Обратные трубопроводы (правый)(2) — HITACHI EX3600E-6

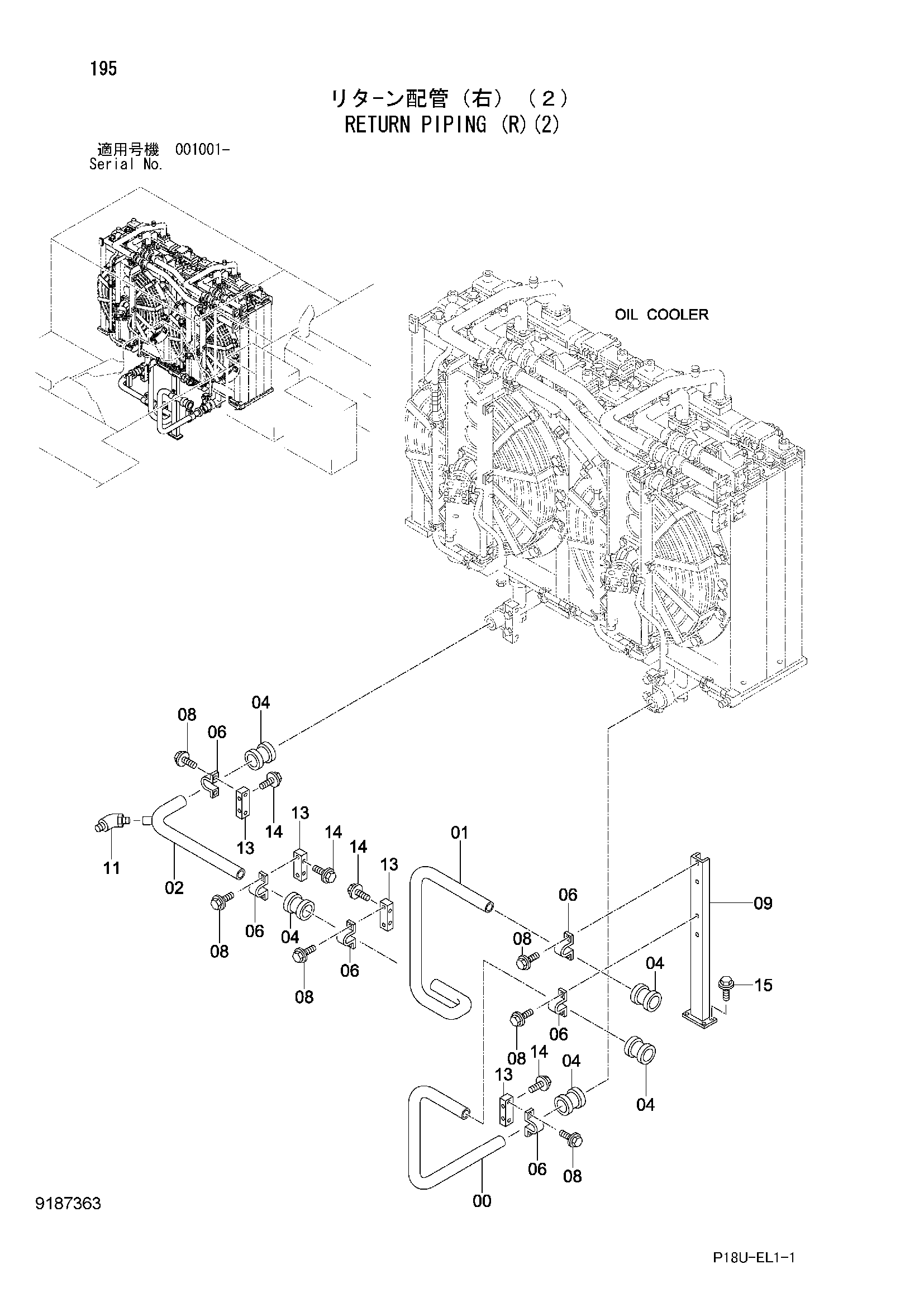

Заводская схема «Обратные трубопроводы (правый)(2)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3088329 | Трубка | 1 |
| 01 | 8078746 | Трубка | 1 |
| 02 | 8078743 | Трубка | 1 |
| 04 | 4071214 | Муфта | 5 |
| 06 | 4000910 | Хомут трубки | 6 |
| 08 | J271025 | Болт с шайбой | 12 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 8078751 | Кронштейн | 1 |
| 11 | A852233 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4445948 | Седло винта | 4 |
| 14 | J281030 | Болт с шайбой | 8 |
| 14A | J901030 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 15 | J271230 | Болт с шайбой | 4 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
