Обратные трубопроводы (правый)(1) — HITACHI EX3600E-6

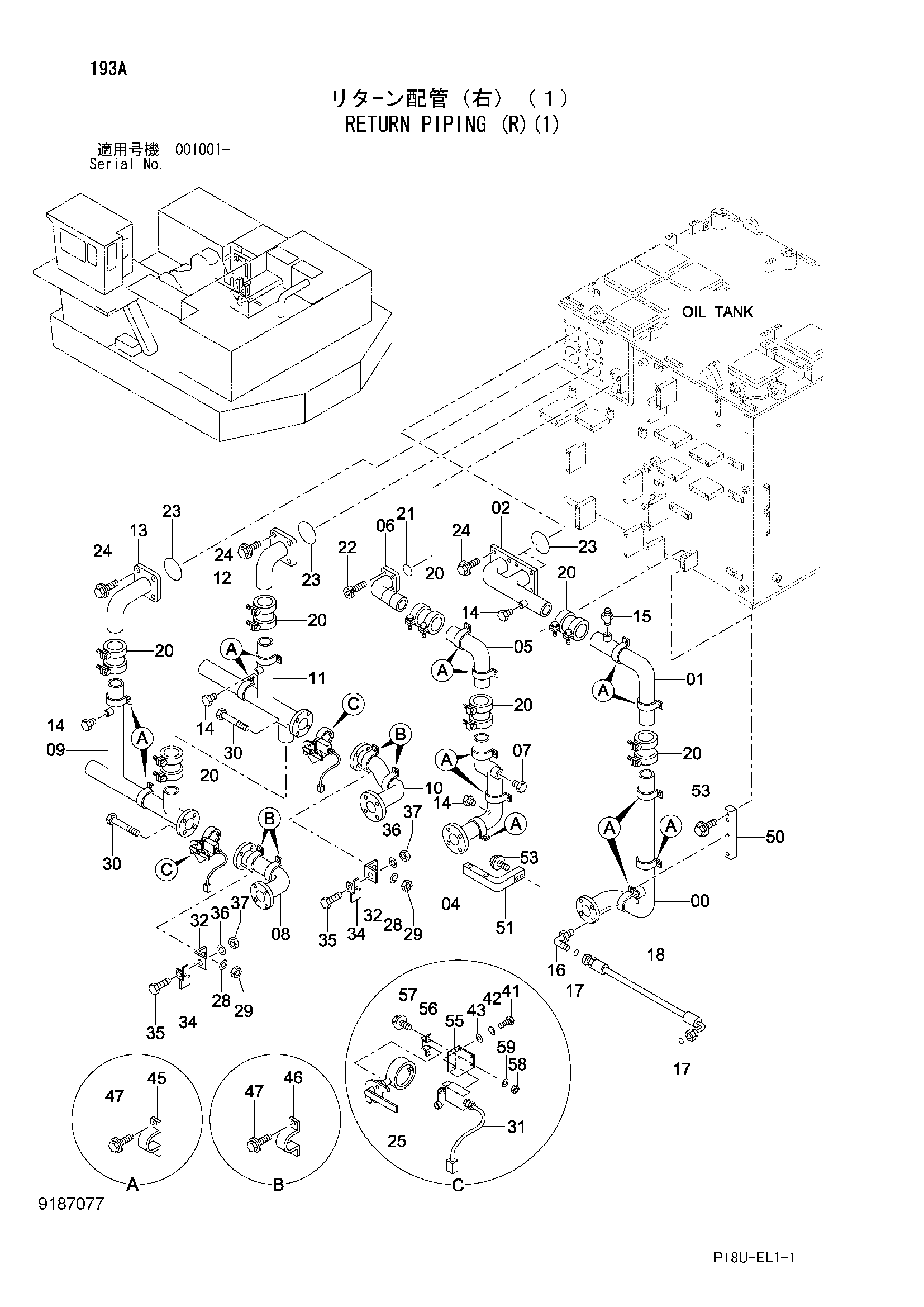

Заводская схема «Обратные трубопроводы (правый)(1)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078735 | Трубка | 1 |
| 01 | 8078736 | Трубка | 1 |
| 02 | 8078739 | Трубка | 1 |
| 04 | 8078737 | Трубка | 1 |
| 05 | 9754013 | Трубка | 1 |
| 06 | 8078738 | Трубка | 1 |
| 07 | A885000 | Пробка | 1 |
| 07A | 970860 | Уплотнительное кольцо | 1 |
| 08 | 8078741 | Трубка | 1 |
| 09 | 7037805 | Трубка | 1 |
| 10 | 8078740 | Трубка | 1 |
| 11 | 7037803 | Трубка | 1 |
| 12 | 8080769 | Трубка | 1 |
| 13 | 8080771 | Трубка | 1 |
| 14 | A885002 | Пробка | 4 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852144 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A853300 | Угловой штуцер | 1 |
| 16A | 970860 | Уплотнительное кольцо | 1 |
| 17 | 4187329 | Уплотнительное кольцо | 2 |
| 18 | 4443704 | Шланг | 1 |
| 20 | 4071214 | Муфта | 7 |
| 21 | 4153541 | Уплотнительное кольцо | 1 |
| 22 | M341440 | Болт с внутренним шестигранником | 4 |
| 23 | 4153555 | Уплотнительное кольцо | 4 |
| 24 | J271240 | Болт с шайбой | 16 |
| 24A | J901240 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 4646791 | Клапан | 2 |
| 28 | A590912 | Пружинная шайба | 8 |
| 29 | J950012 | Гайка | 8 |
| 30 | J901295 | Болт | 8 |
| 31 | 4298612 | Выключатель концевой | 2 |
| 32 | 4356153 | Угол | 2 |
| 34 | 4257159 | Кронштейн | 2 |
| 35 | J901020 | Болт | 2 |
| 36 | A590910 | Пружинная шайба | 2 |
| 37 | J950010 | Гайка | 2 |
| 41 | J900620 | Болт | 8 |
| 42 | A590906 | Пружинная шайба | 8 |
| 43 | A590106 | Плоская шайба | 8 |
| 45 | 4000910 | Хомут трубки | 14 |
| 46 | 4000909 | Хомут трубки | 4 |
| 47 | J271020 | Болт с шайбой | 36 |
| 47A | J901020 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 50 | 4432930 | Седло винта | 1 |
| 51 | 4432931 | Седло винта | 1 |
| 53 | J271245 | Болт с шайбой | 4 |
| 53A | J901245 | Болт | 1 |
| 53B | J222012 | Шайба | 1 |
| 55 | 3106864 | Кронштейн | 2 |
| 56 | 4649168 | Кронштейн | 2 |
| 57 | J260820 | Болт с шайбой | 4 |
| 57A | J900820 | Болт | 1 |
| 57B | A590108 | Плоская шайба | 1 |
| 58 | M500807 | Гайка | 4 |
| 59 | A590108 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
