Нижняя защита — HITACHI EX3600E-6

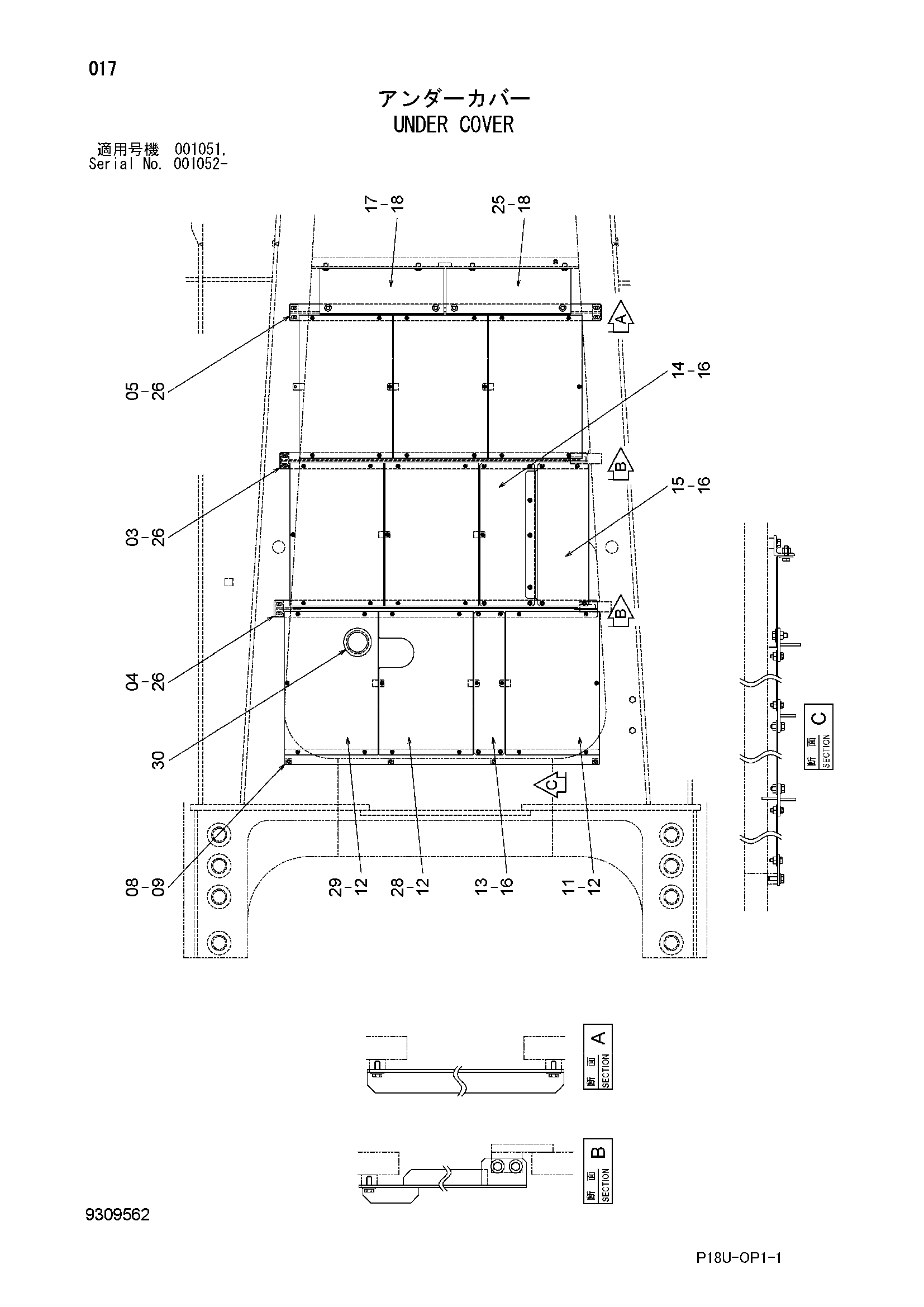

Заводская схема «Нижняя защита» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8100016 | Стойка | 1 |
| 04 | 8090262 | Стойка | 1 |
| 05 | 8090264 | Стойка | 1 |
| 08 | 3096743 | Кронштейн | 1 |
| 09 | J271030 | Болт с шайбой | 4 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 8099859 | Крышка | 6 |
| 12 | J260825 | Болт с шайбой | 39 |
| 12A | J900825 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 8120098 | Крышка | 1 |
| 14 | 8120099 | Крышка | 1 |
| 15 | 8120100 | Крышка | 1 |
| 16 | J271025 | Болт с шайбой | 15 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4707983 | Крышка | 1 |
| 18 | J281030 | Болт с шайбой | 8 |
| 18A | J901030 | Болт | 1 |
| 18B | 4486055 | Шайба | 1 |
| 25 | 4707984 | Крышка | 1 |
| 26 | J281230 | Болт с шайбой | 12 |
| 26A | J901230 | Болт | 1 |
| 26B | 4249324 | Шайба | 1 |
| 28 | 8120563 | Крышка | 1 |
| 29 | 8120564 | Крышка | 1 |
| 30 | 4099334 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
