Трубопроводы системы смазки (опорно-поворотное устройство) — HITACHI EX3600E-6

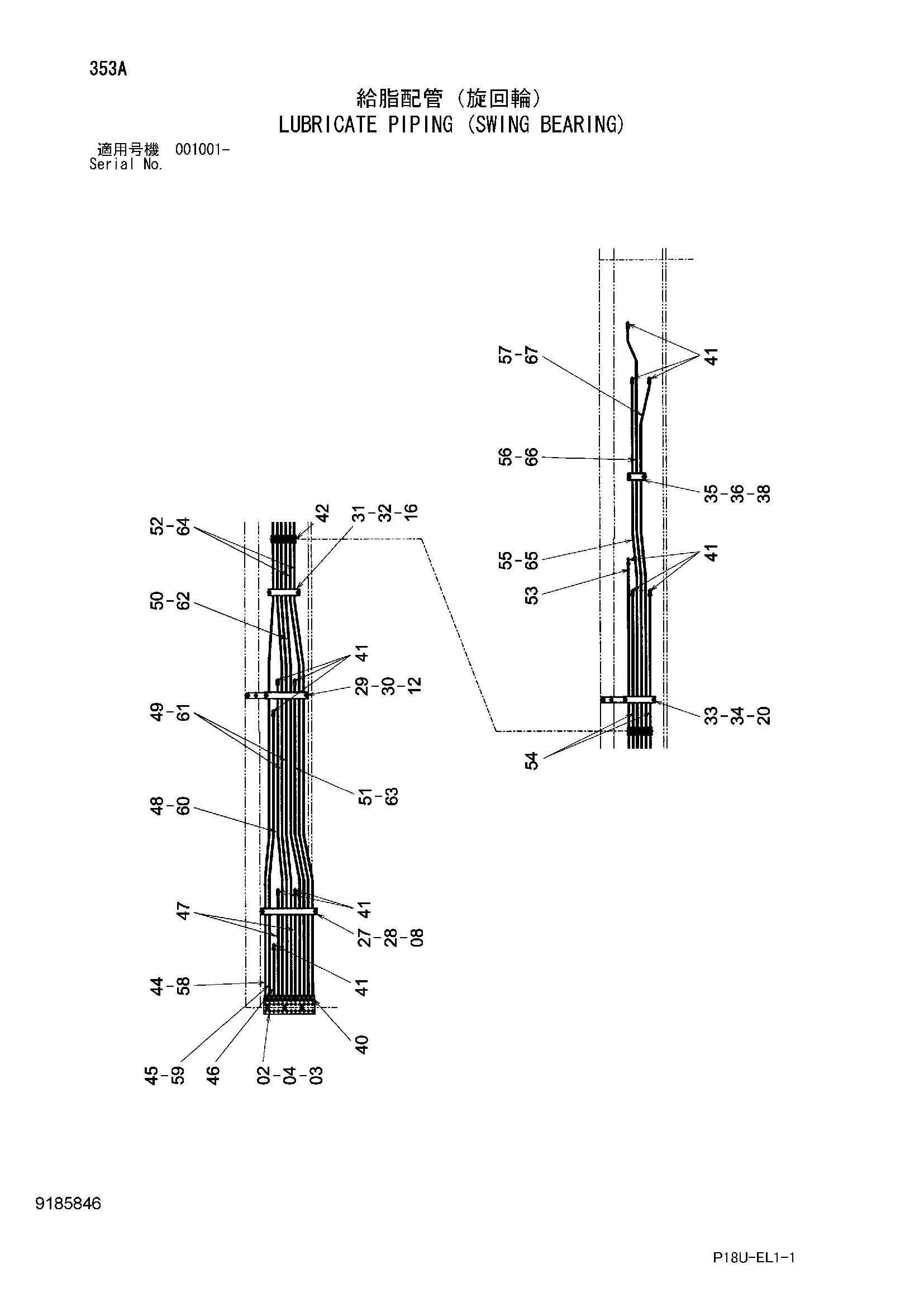

Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 3035867 | Блок | 1 |
| 03 | M341271 | Болт с внутренним шестигранником | 3 |
| 04 | 94-2011 | Пробка | 24 |
| 08 | J271030 | Болт с шайбой | 4 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 12 | J271030 | Болт с шайбой | 4 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 16 | J271030 | Болт с шайбой | 4 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 20 | J271030 | Болт с шайбой | 4 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 27 | 9757434 | Хомут | 2 |
| 28 | 9757428 | Седло винта | 2 |
| 29 | 9757433 | Хомут | 2 |
| 30 | 9757430 | Седло винта | 2 |
| 31 | 9757432 | Хомут | 2 |
| 32 | 9757427 | Седло винта | 2 |
| 33 | 9757432 | Хомут | 2 |
| 34 | 9757429 | Седло винта | 2 |
| 35 | 9757431 | Хомут | 2 |
| 36 | 9757426 | Седло винта | 2 |
| 38 | J271030 | Болт с шайбой | 4 |
| 38A | J901030 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 4360981 | Штуцер трубки | 48 |
| 41 | 4097666 | Угловой штуцер | 24 |
| 42 | 4099282 | Адаптер | 12 |
| 44 | 3099894 | Трубка | 1 |
| 45 | 3099895 | Трубка | 1 |
| 46 | 4608446 | Трубка | 2 |
| 47 | 4608447 | Трубка | 4 |
| 48 | 3099896 | Трубка | 1 |
| 49 | 3099904 | Трубка | 2 |
| 50 | 3099898 | Трубка | 1 |
| 51 | 3099899 | Трубка | 1 |
| 52 | 3099900 | Трубка | 2 |
| 53 | 4608448 | Трубка | 2 |
| 54 | 4608449 | Трубка | 4 |
| 55 | 3099901 | Трубка | 1 |
| 56 | 3099902 | Трубка | 1 |
| 57 | 3099903 | Трубка | 1 |
| 58 | 3099904 | Трубка | 1 |
| 59 | 3099905 | Трубка | 1 |
| 60 | 3099906 | Трубка | 1 |
| 61 | 3099894 | Трубка | 2 |
| 62 | 3099908 | Трубка | 1 |
| 63 | 3099909 | Трубка | 1 |
| 64 | 3099910 | Трубка | 2 |
| 65 | 3099911 | Трубка | 1 |
| 66 | 3099912 | Трубка | 1 |
| 67 | 3099913 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
