Кондиционер (электрический) — HITACHI EX3600E-6

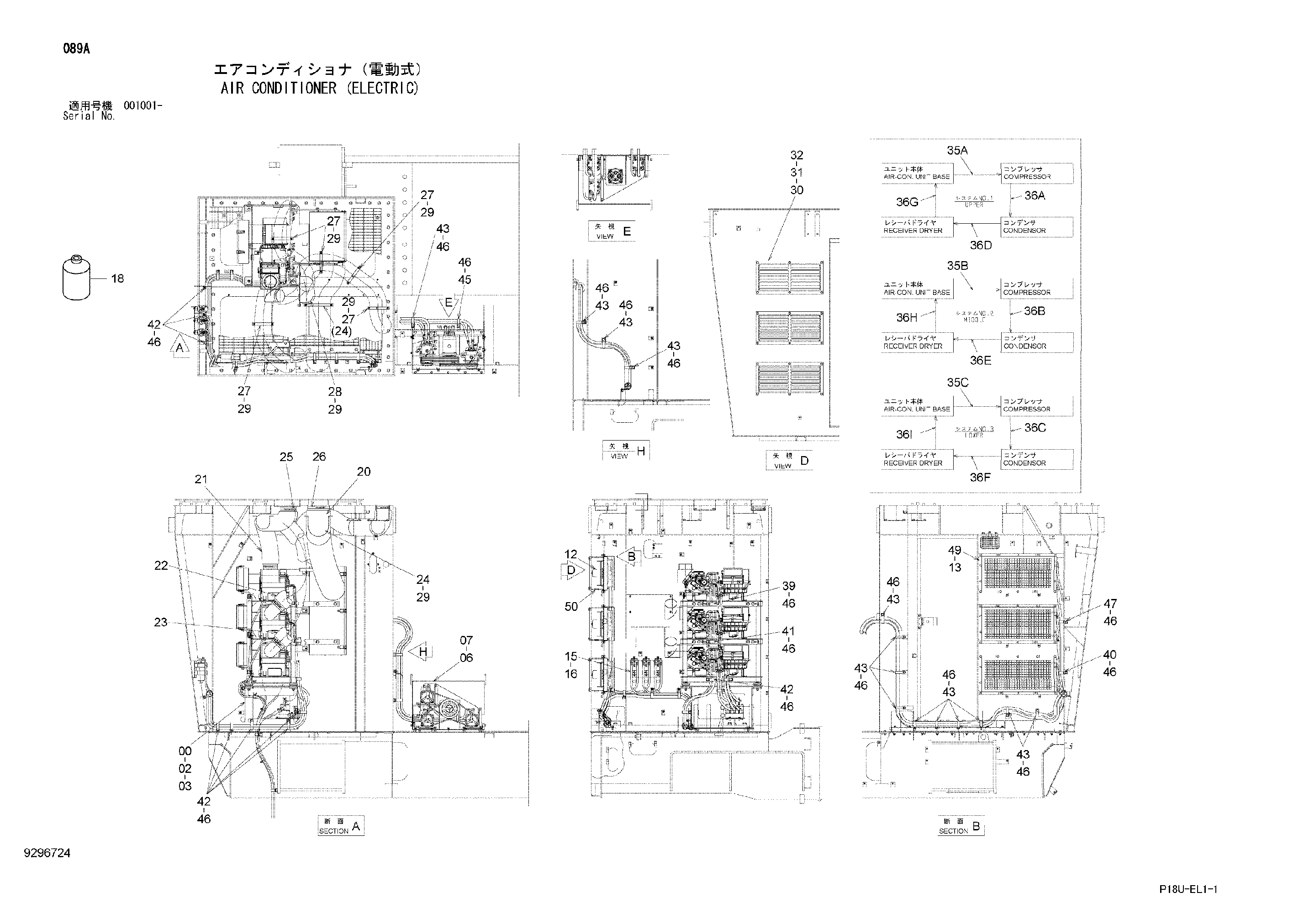

Заводская схема «Кондиционер (электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9264354 | Блок кондиционера | 1 |
| 02 | J921635 | Болт | 4 |
| 03 | J217085 | Шайба | 4 |
| 06 | 9296725 | Компрессор группа | 1 |
| 07 | J271030 | Болт с шайбой | 10 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 12 | 4378793 | Блок | 3 |
| 13 | J271025 | Болт с шайбой | 42 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4628733 | Бак ликуид | 3 |
| 16 | J260816 | Болт с шайбой | 6 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 18 | 4347644 | GAS | 15 |
| 20 | 4647752 | Воздушный шланг | 1 |
| 21 | 4647749 | Воздушный шланг | 1 |
| 22 | 4647750 | Воздушный шланг | 1 |
| 23 | 4401098 | Воздушный шланг | 1 |
| 24 | 4625795 | Хомут | 1 |
| 25 | 4245194 | Хомут шланга | 6 |
| 26 | 4397538 | Хомут шланга | 2 |
| 27 | 4353353 | Хомут | 5 |
| 28 | 4647487 | Хомут | 1 |
| 29 | J271025 | Болт с шайбой | 14 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 4304793 | Пластина | 3 |
| 31 | J901020 | Болт | 18 |
| 32 | J222010 | Шайба | 18 |
| 35 | 4692406 | Шланг радиатора | 1 |
| 35A | 4692400 | Шланг радиатора | 1 |
| 35B | 4692401 | Шланг радиатора | 1 |
| 35C | 4692404 | Шланг радиатора | 1 |
| 36 | 4692411 | Шланг радиатора | 1 |
| 36A | 4692407 | Шланг радиатора | 1 |
| 36B | 4692412 | Шланг радиатора | 1 |
| 36C | 4692408 | Шланг радиатора | 1 |
| 36D | 4652765 | Шланг радиатора | 1 |
| 36E | 4652766 | Шланг радиатора | 1 |
| 36F | 4652767 | Шланг радиатора | 1 |
| 36G | 4652774 | Шланг радиатора | 1 |
| 36H | 4652775 | Шланг радиатора | 1 |
| 36I | 4652776 | Шланг радиатора | 1 |
| 39 | 4190264 | Зажим | 1 |
| 40 | 4190291 | Зажим | 1 |
| 41 | 4190265 | Зажим | 1 |
| 42 | 4193816 | Зажим | 9 |
| 43 | 4204135 | Зажим | 15 |
| 45 | 4192034 | Зажим | 1 |
| 46 | J271025 | Болт с шайбой | 29 |
| 46A | J901025 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | 4192035 | Зажим | 1 |
| 49 | 2051593 | Крышка | 3 |
| 50 | 4088401 | Резиновая втулка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
