Центральный коллектор группа (электрический) — HITACHI EX3600E-6

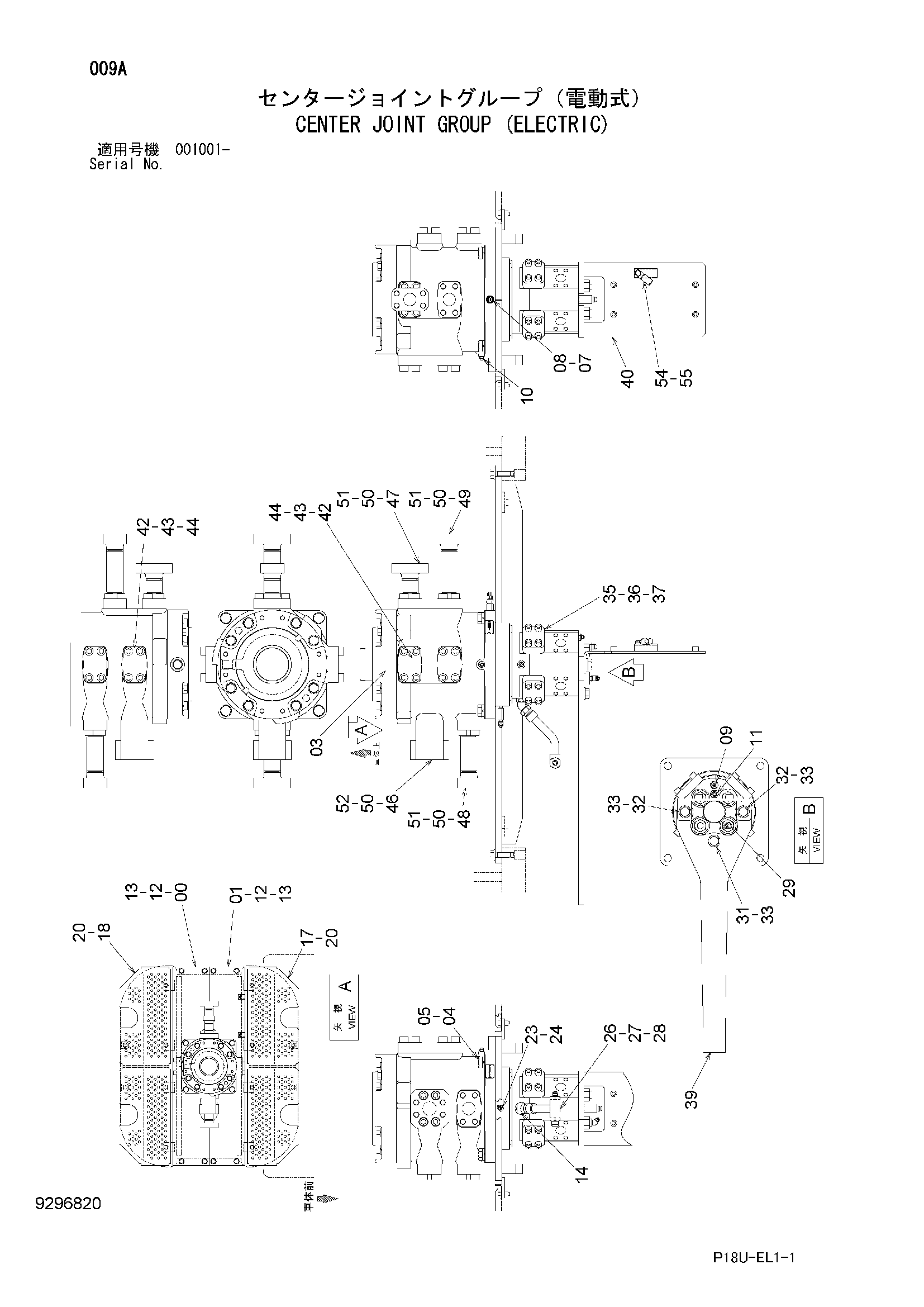

Заводская схема «Центральный коллектор группа (электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7055930 | Кронштейн | 1 |
| 01 | 7055931 | Кронштейн | 1 |
| 04 | J932470 | Болт | 4 |
| 05 | A590924 | Пружинная шайба | 4 |
| 07 | 4436535 | Датчик давления | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4263446 | Переходник S | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852132 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852133 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4325979 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | J922060 | Болт | 8 |
| 13 | 4018545 | Шайба | 8 |
| 14 | A852266 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 8115836 | Крышка | 2 |
| 18 | 8115840 | Крышка | 2 |
| 20 | J281235 | Болт с шайбой | 12 |
| 20A | J901235 | Болт | 1 |
| 20B | 4249324 | Шайба | 1 |
| 23 | 485382 | Адаптер | 1 |
| 24 | 4154655 | Угловой штуцер | 1 |
| 26 | 9753358 | Трубка | 1 |
| 27 | A852166 | Адаптер | 1 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | A852144 | Адаптер | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | A852234 | Угловой штуцер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | J932255 | Болт | 1 |
| 32 | J932265 | Болт | 2 |
| 33 | 4089822 | Шайба | 3 |
| 35 | 4091297 | Крышка | 4 |
| 36 | 4510169 | Уплотнительное кольцо | 4 |
| 37 | M341650 | Болт с внутренним шестигранником | 16 |
| 39 | 3115048 | Ограничитель | 1 |
| 40 | 7056155 | Кронштейн | 1 |
| 42 | 3031029 | Крышка | 4 |
| 43 | 4292385 | Уплотнительное кольцо | 4 |
| 44 | M342065 | Болт с внутренним шестигранником | 16 |
| 46 | 3113198 | Блок | 1 |
| 47 | 8116758 | Трубка | 1 |
| 48 | 8116757 | Трубка | 1 |
| 49 | 8116400 | Трубка | 1 |
| 50 | 4292385 | Уплотнительное кольцо | 4 |
| 51 | M342065 | Болт с внутренним шестигранником | 12 |
| 52 | M342003 | Болт с внутренним шестигранником | 4 |
| 54 | 4190282 | Зажим | 1 |
| 55 | J271025 | Болт с шайбой | 1 |
| 55A | J901025 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
