Миссион радиатор трубопроводы — HITACHI EX3600E-6

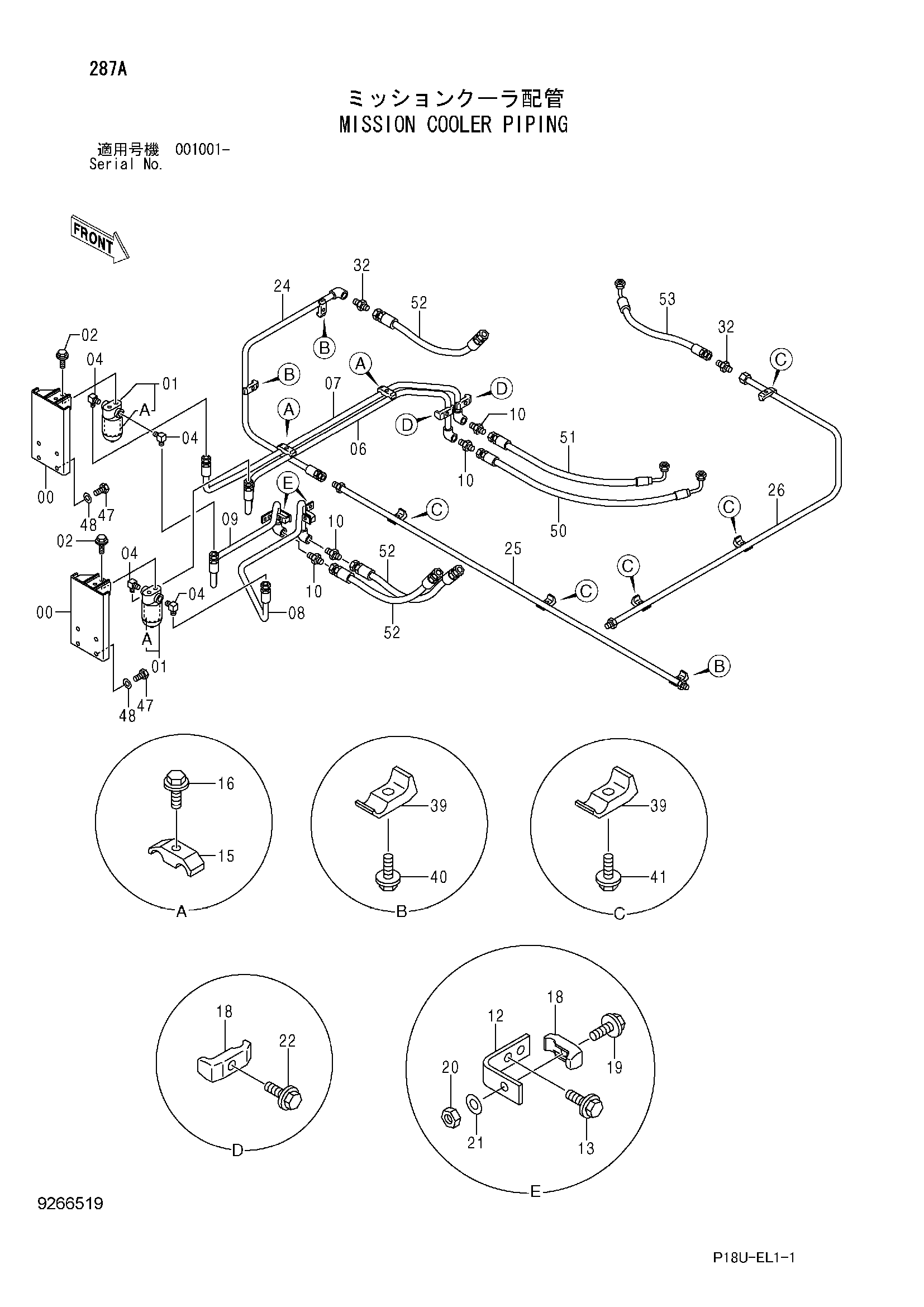

Заводская схема «Миссион радиатор трубопроводы» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8080998 | Кронштейн | 2 |
| 01 | 4348786 | Масляный фильтр | 2 |
| 01A | 4252563 | Фильтрующий элемент | 1 |
| 02 | J271020 | Болт с шайбой | 4 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4156433 | Угловой штуцер | 4 |
| 06 | 8080965 | Трубка | 1 |
| 07 | 8080966 | Трубка | 1 |
| 08 | 8080971 | Трубка | 1 |
| 09 | 8080977 | Трубка | 1 |
| 10 | 4086752 | Адаптер | 4 |
| 12 | 4440947 | Кронштейн | 2 |
| 13 | J271230 | Болт с шайбой | 4 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4053596 | Хомут трубки | 2 |
| 16 | J271255 | Болт с шайбой | 2 |
| 16A | J901255 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 4053595 | Хомут трубки | 4 |
| 19 | J271265 | Болт с шайбой | 2 |
| 19A | J901265 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | J950012 | Гайка | 2 |
| 21 | A590112 | Плоская шайба | 2 |
| 22 | J271255 | Болт с шайбой | 2 |
| 22A | J901255 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | 9766542 | Трубка | 1 |
| 25 | 9766543 | Трубка | 1 |
| 26 | 9766544 | Трубка | 1 |
| 32 | 4086752 | Адаптер | 2 |
| 39 | 4190126 | Хомут трубки | 8 |
| 40 | J271255 | Болт с шайбой | 3 |
| 40A | J901255 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 41 | J271260 | Болт с шайбой | 5 |
| 41A | J901260 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 47 | J901230 | Болт | 8 |
| 48 | 449490 | Плоская шайба | 8 |
| 50 | 4485188 | Шланг | 1 |
| 51 | 4485186 | Шланг | 1 |
| 52 | 4485138 | Шланг | 3 |
| 53 | 4485185 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
