Гидромотор, насос группа (электрический) — HITACHI EX3600E-6

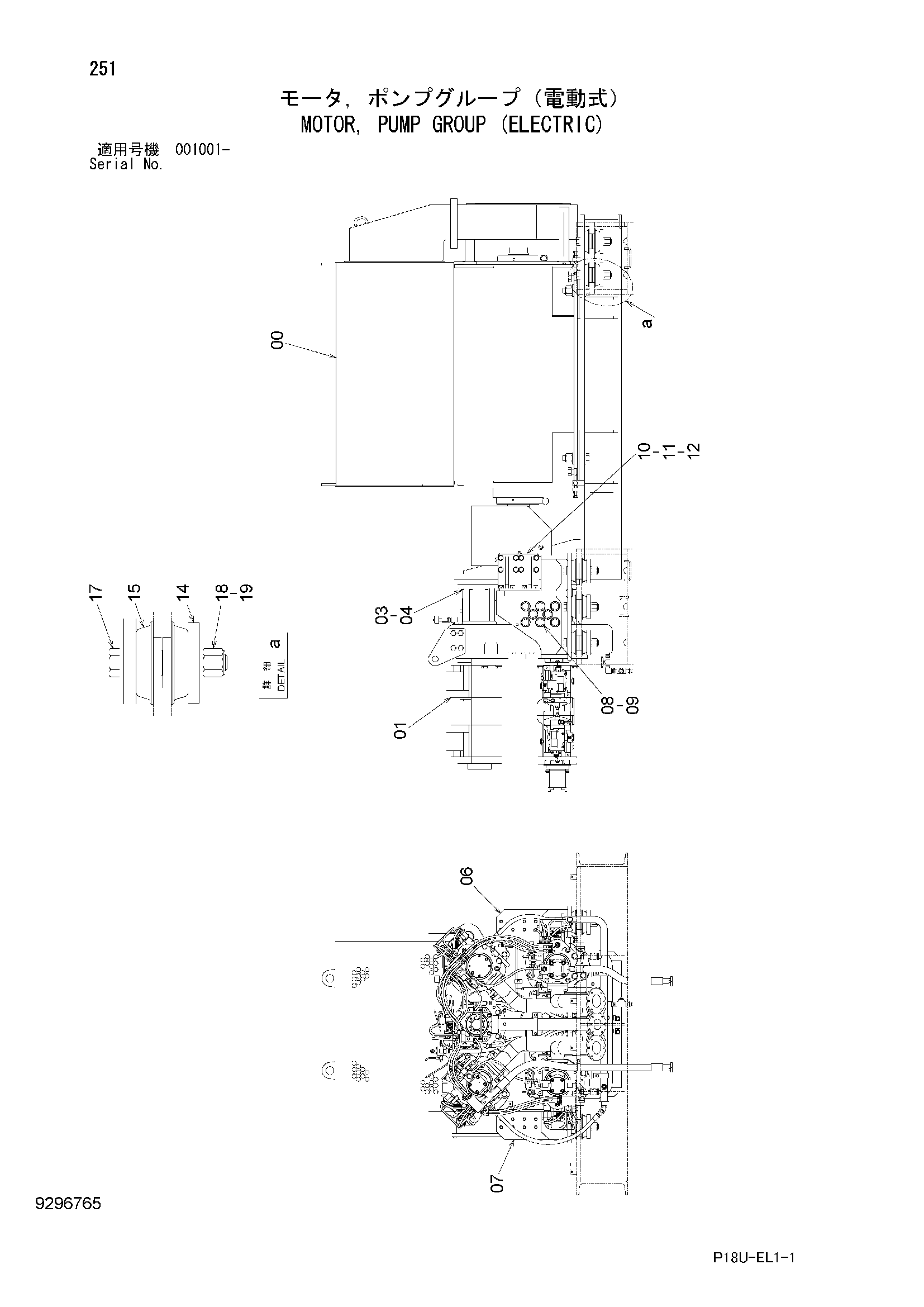

Заводская схема «Гидромотор, насос группа (электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9296766 | Гидромотор группа | 1 |
| 01 | 9299110 | Насос привод | 1 |
| 03 | J901255 | Болт | 16 |
| 04 | J222012 | Шайба | 16 |
| 06 | 7048301 | Кронштейн | 1 |
| 07 | 7048302 | Кронштейн | 1 |
| 08 | J833390 | Болт | 16 |
| 09 | J222033 | Шайба | 16 |
| 10 | 8115333 | Кронштейн | 2 |
| 11 | J922060 | Болт | 32 |
| 12 | A590920 | Пружинная шайба | 32 |
| 14 | 4650202 | Пластина | 10 |
| 15 | 4405300 | Амортизатор | 10 |
| 17 | J833619 | Болт | 10 |
| 18 | 4114410 | Шайба | 20 |
| 19 | M663036 | U-образная гайка | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
