Пилотные гидролинии (центральный)(1) — HITACHI EX3600E-6

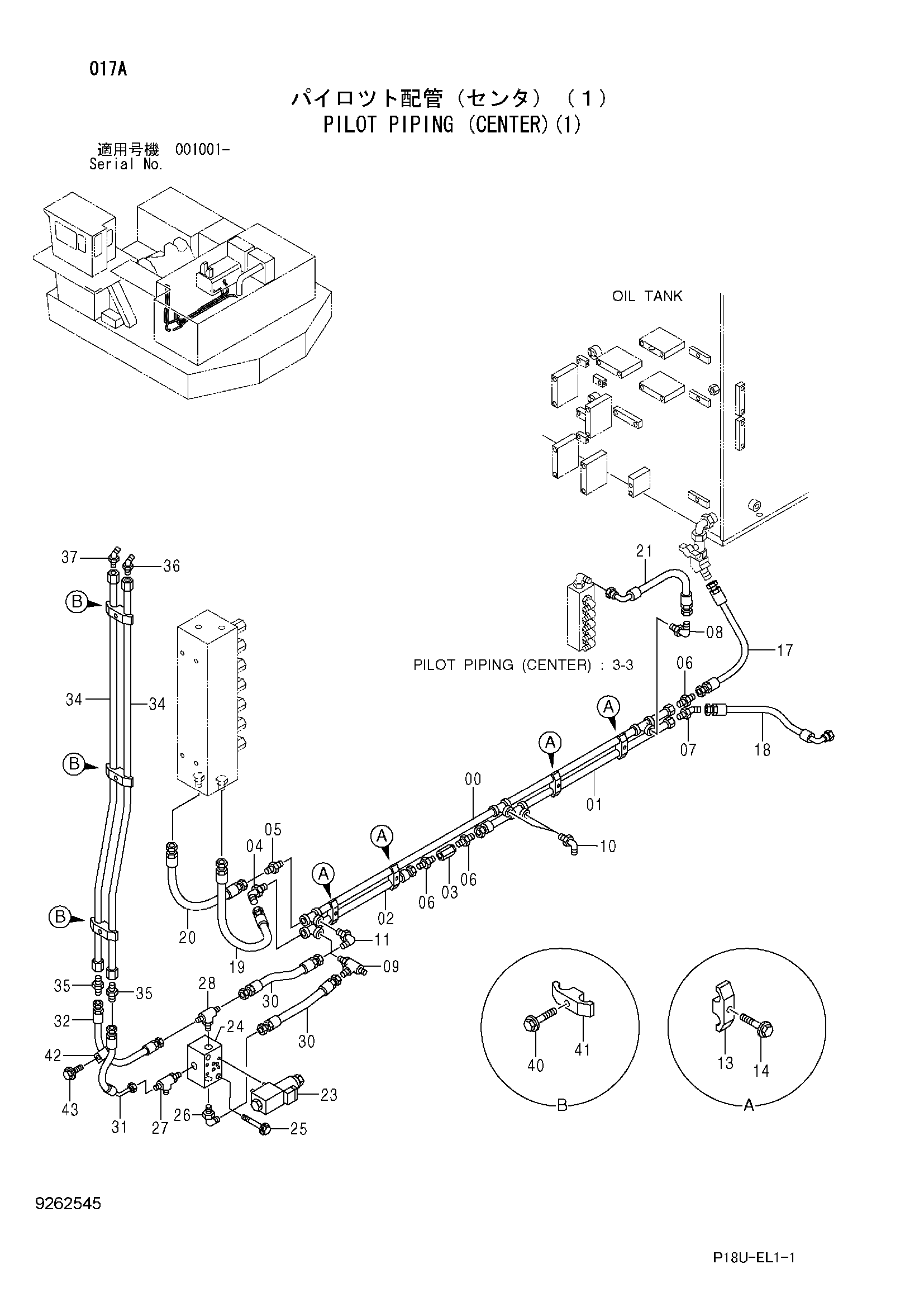

Заводская схема «Пилотные гидролинии (центральный)(1)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103348 | Трубка | 1 |
| 01 | 9754694 | Трубка | 1 |
| 02 | 9765485 | Трубка | 1 |
| 03 | 4308741 | Обратный клапан | 1 |
| 04 | A852244 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852144 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852166 | Адаптер | 3 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A852266 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852344 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852433 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852322 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852333 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4053596 | Хомут трубки | 4 |
| 14 | J271255 | Болт с шайбой | 4 |
| 14A | J901255 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 17 | 4435767 | Шланг | 1 |
| 18 | 4309456 | Шланг | 1 |
| 19 | 4647457 | Шланг | 1 |
| 20 | 4270456 | Шланг | 1 |
| 21 | 4313421 | Шланг | 1 |
| 23 | 4686319 | Электромагнитный клапан | 1 |
| 24 | 3102984 | Блок | 1 |
| 25 | J271080 | Болт с шайбой | 2 |
| 25A | J901080 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | A852323 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852423 | Тройник | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852523 | Тройник | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4647458 | Шланг | 2 |
| 31 | 4483947 | Шланг | 1 |
| 32 | 4470875 | Шланг | 1 |
| 34 | 9765484 | Трубка | 2 |
| 35 | A852133 | Адаптер | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | A852233 | Угловой штуцер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852232 | Угловой штуцер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | J271040 | Болт с шайбой | 3 |
| 40A | J901040 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | 4053593 | Хомут трубки | 3 |
| 42 | 4190253 | Зажим | 1 |
| 43 | J271025 | Болт с шайбой | 1 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
