Масляный коллер — HITACHI EX3600E-6

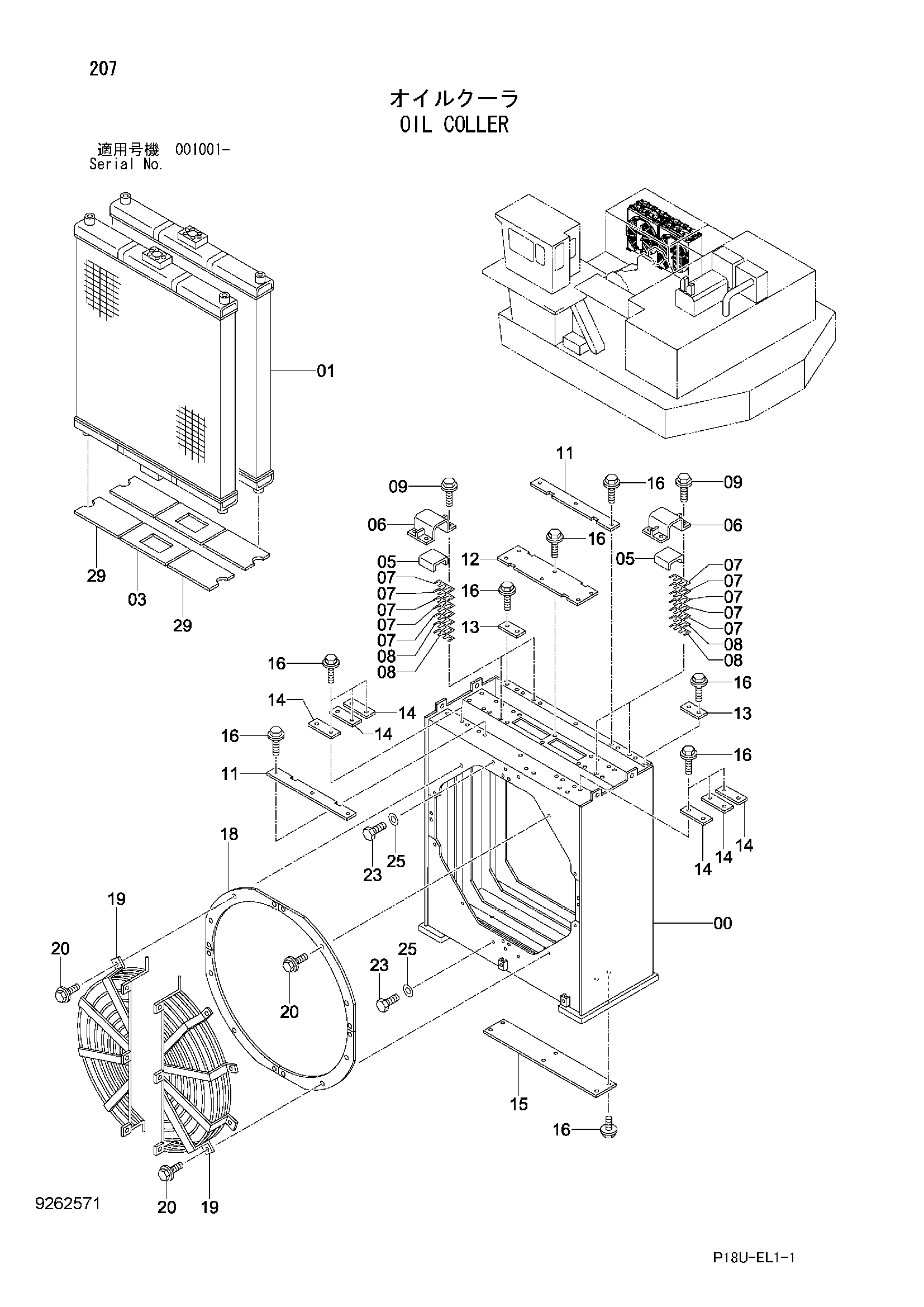

Заводская схема «Масляный коллер» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011078 | Рама | 1 |
| 01 | 4421620 | Масляный радиатор | 2 |
| 03 | 4601731 | Резиновая прокладка | 2 |
| 05 | 4464136 | Резиновая прокладка | 4 |
| 06 | 9760847 | Хомут | 4 |
| 07 | 4412103 | Регулировочная шайба 0.5mm | 40 |
| 08 | 4455801 | Регулировочная шайба 3.2mm | 8 |
| 09 | J271240 | Болт с шайбой | 16 |
| 09A | J901240 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4488638 | Крышка | 2 |
| 12 | 4488634 | Крышка | 1 |
| 13 | 4488640 | Крышка | 2 |
| 14 | 4602463 | Пластина | 6 |
| 15 | 4488630 | Крышка | 1 |
| 16 | J271230 | Болт с шайбой | 34 |
| 16A | J901230 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 4600444 | Пластина | 4 |
| 19 | 4430279 | Сетка | 2 |
| 20 | J271235 | Болт с шайбой | 22 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 23 | J931640 | Болт | 6 |
| 25 | 4087197 | Шайба | 6 |
| 29 | 4661014 | Резиновая прокладка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
