Гидроцилиндр рукояти <экскаватор> — HITACHI EX3600E-6

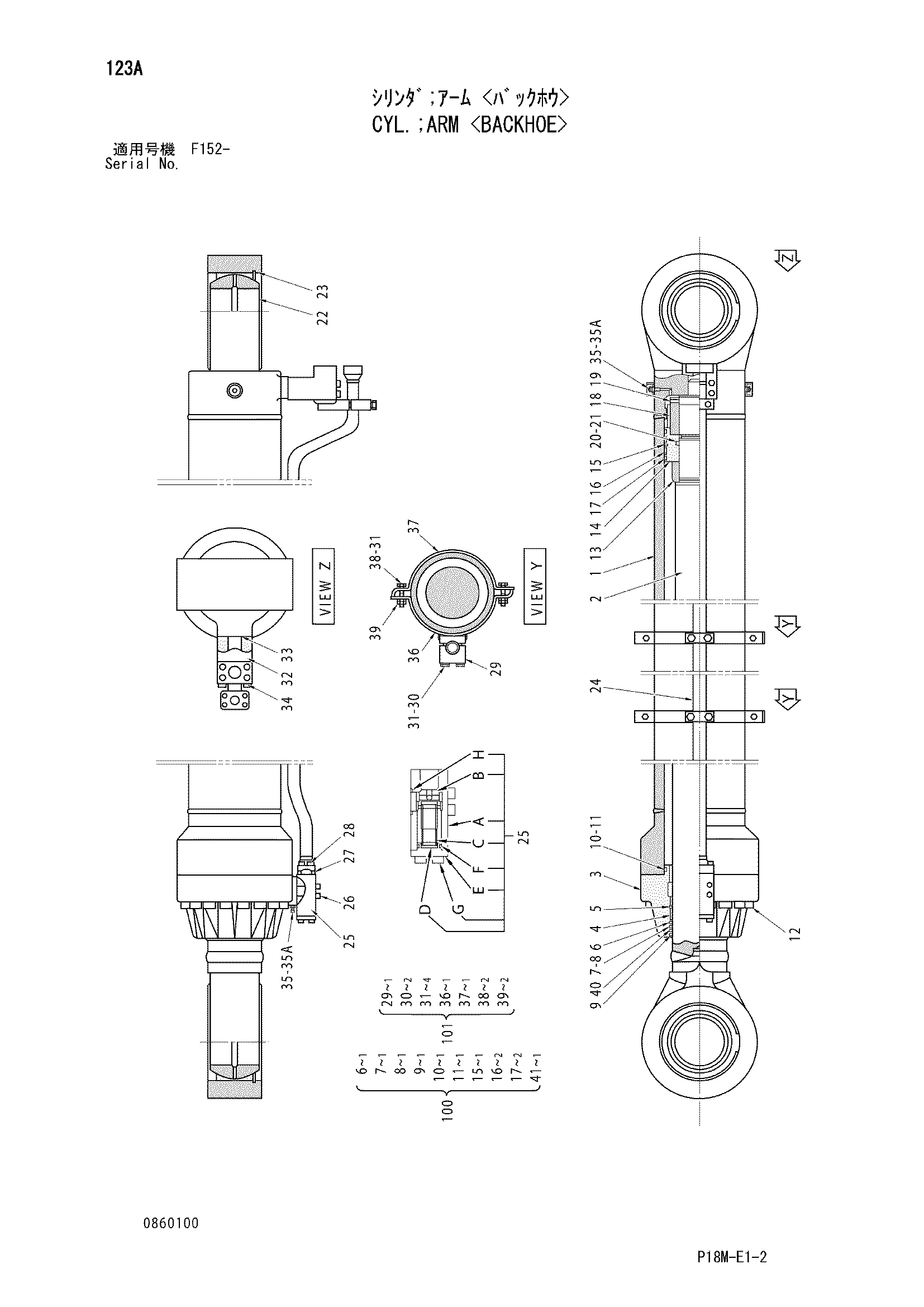

Заводская схема «Гидроцилиндр рукояти <экскаватор>» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4483331 замена: 4484270 | Гидроцилиндр рукояти | 1 | |
| 4484270 | Гидроцилиндр рукояти | 1 | |
| 1 | 0659901 | Трубка | 1 |
| 2 | 0659902 | Шток поршня | 1 |
| 3 | 0860101 | Головка гидроцилиндра | 1 |
| 4 | 0317304 | Втулка | 1 |
| 5 | 0860102 | Стопорное кольцо | 1 |
| 6 | 0941605 | Уплотнительное кольцо | 1 |
| 7 | 0860103 | U-образная манжета | 1 |
| 8 | 0317308 | Опорное кольцо | 1 |
| 9 | 0860104 | Грязесъёмное кольцо | 1 |
| 10 | A811290 | Уплотнительное кольцо | 1 |
| 11 | 0773205 | Опорное кольцо | 1 |
| 12 | 0317311 | Болт с внутренним шестигранником | 17 |
| 13 | 0365004 | Подшипник | 1 |
| 14 | 0860106 | Поршень | 1 |
| 15 | 0317314 | Уплотнительное кольцо | 1 |
| 16 | 0773208 | Направляющее кольцо | 2 |
| 17 | 0317316 | Кольцо | 2 |
| 18 | 0317317 | Гайка | 1 |
| 19 | 0317318 | Установочный винт | 1 |
| 20 | A811190 | Уплотнительное кольцо | 1 |
| 21 | 0317320 | Опорное кольцо | 2 |
| 22 | 0317321 | Подшипник. спхерикал | 2 |
| 23 | 0317322 | Стопорное кольцо | 2 |
| 24 | 0659904 | Трубка | 1 |
| 25 | 0420601 | Клапан замедленного возврата | 1 |
| 25A | 0242723 | Корпус ваиве | 1 |
| 25B | 4303692 | Клапан | 1 |
| 25C | 4153721 | Пружина | 1 |
| 25D | 4094938 | Направляющая пружины | 2 |
| 25E | 4094939 | Крышка | 1 |
| 25F | A811045 | Уплотнительное кольцо | 1 |
| 25G | 0242725 | Болт с внутренним шестигранником | 4 |
| 25H | 4069900 | Уплотнительное кольцо | 1 |
| 26 | M341600 | Болт с внутренним шестигранником | 4 |
| 27 | 4069900 | Уплотнительное кольцо | 1 |
| 28 | 4104495 | Болт с внутренним шестигранником | 4 |
| 29 | 0242729 | Держатель | 3 |
| 30 | 0259110 | Болт | 6 |
| 31 | 4069706 | Пружинная шайба | 10 |
| 32 | 0457907 | Соединение | 1 |
| 33 | 4113161 | Уплотнительное кольцо | 1 |
| 34 | 0339715 | Болт с внутренним шестигранником | 4 |
| 35 | 0643016 | Воздушный клапан | 3 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 0457903 | Лента | 2 |
| 37 | 0457904 | Лента | 2 |
| 38 | 0457905 | Болт | 4 |
| 39 | 0457906 | Гайка | 4 |
| 40 | 0773202 | Направляющее кольцо | 1 |
| 100 | 4660824 | Комплект уплотнений | 1 |
| 101 | 0860107 | Лента в сборе | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
