Гидромотор крышка (2)(электрический) — HITACHI EX3600E-6

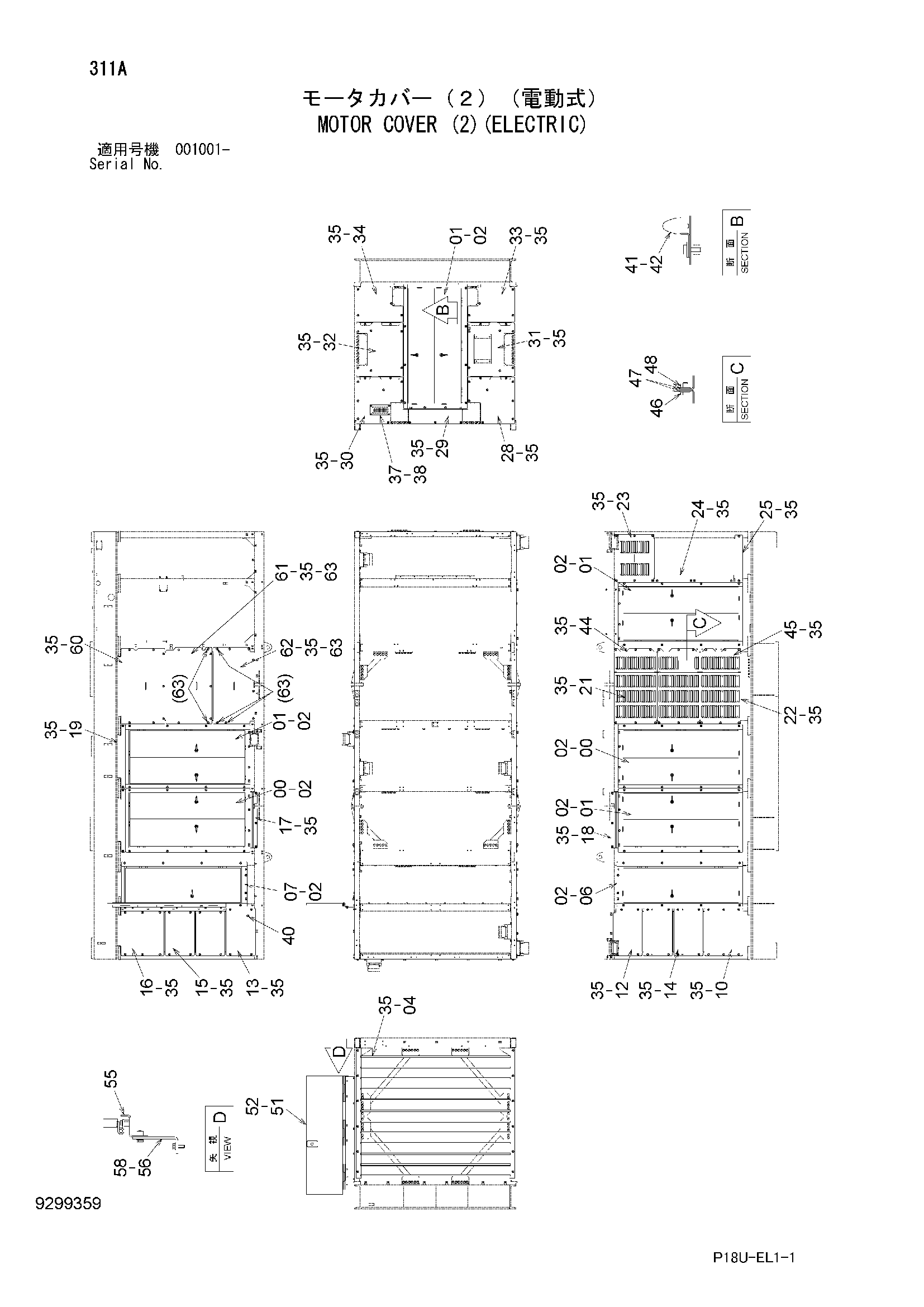

Заводская схема «Гидромотор крышка (2)(электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9248589 | Дверь (1) | 2 |
| 01 | 9248590 | Дверь (2) | 4 |
| 02 | J281035 | Болт с шайбой | 80 |
| 02A | J901035 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 04 | 7056238 | Решётка | 1 |
| 06 | 9241194 | Дверь (3) | 1 |
| 07 | 9241195 | Дверь (4) | 1 |
| 10 | 3115296 | Крышка | 1 |
| 12 | 3115332 | Крышка | 1 |
| 13 | 3106843 | Крышка | 1 |
| 14 | 3108685 | Крышка | 2 |
| 15 | 3115432 | Крышка | 2 |
| 16 | 3115295 | Крышка | 1 |
| 17 | 8105803 | Крышка | 1 |
| 18 | 8105802 | Крышка | 1 |
| 19 | 3104327 | Крышка | 2 |
| 21 | 3104310 | Крышка | 2 |
| 22 | 3104311 | Крышка | 1 |
| 23 | 8092492 | Крышка | 1 |
| 24 | 4453849 | Крышка | 1 |
| 25 | 4632956 | Крышка | 1 |
| 28 | 4632743 | Крышка | 1 |
| 29 | 8099593 | Крышка | 1 |
| 30 | 8099590 | Крышка | 1 |
| 31 | 8099592 | Крышка | 1 |
| 32 | 8099589 | Крышка | 1 |
| 33 | 8099591 | Крышка | 1 |
| 34 | 8099588 | Крышка | 1 |
| 35 | J281030 | Болт с шайбой | 150 |
| 35A | J901030 | Болт | 1 |
| 35B | 4486055 | Шайба | 1 |
| 37 | 8092489 | Крышка | 1 |
| 38 | J271025 | Болт с шайбой | 4 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 4274544 | Резиновая втулка | 1 |
| 41 | 9764506 | Кронштейн | 1 |
| 42 | 4371411 | Ограничитель резиновый | 1 |
| 44 | 3105982 | Крышка | 2 |
| 45 | 3105975 | Крышка | 1 |
| 46 | J921020 | Болт | 9 |
| 47 | A590110 | Плоская шайба | 18 |
| 48 | J950010 | Гайка | 9 |
| 51 | 4433253 | Дверь | 1 |
| 52 | J260820 | Болт с шайбой | 6 |
| 52A | J900820 | Болт | 1 |
| 52B | A590108 | Плоская шайба | 1 |
| 55 | 9770690 | Кронштейн | 3 |
| 56 | 4696129 | Кронштейн | 1 |
| 58 | J271030 | Болт с шайбой | 11 |
| 58A | J901030 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 60 | 8107756 | Крышка | 1 |
| 61 | 8116846 | Крышка | 1 |
| 62 | 8116825 | Крышка | 1 |
| 63 | J281230 | Болт с шайбой | 5 |
| 63A | J901230 | Болт | 1 |
| 63B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
