Кабина отопитель (электрический) — HITACHI EX3600E-6

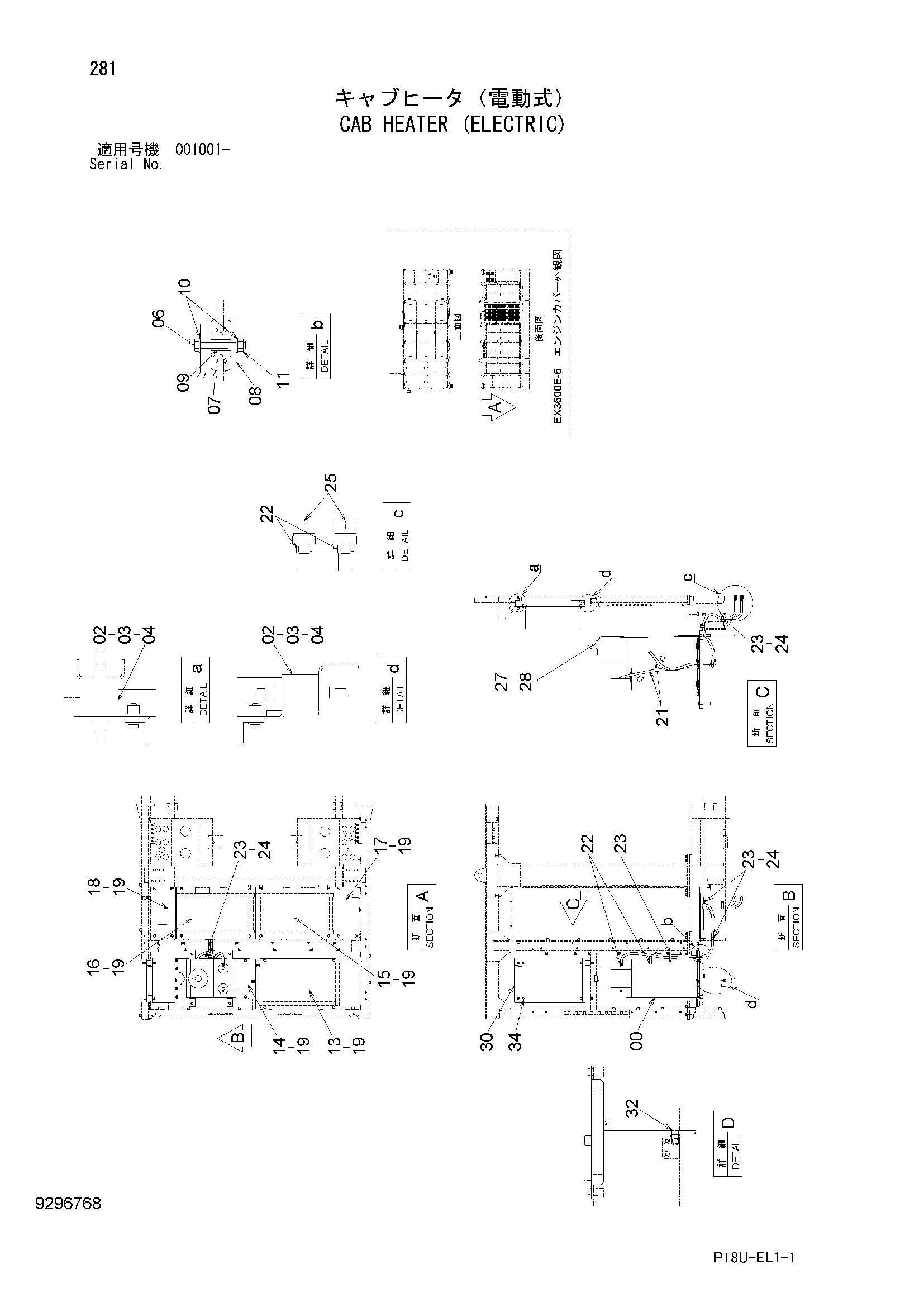

Заводская схема «Кабина отопитель (электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9289207 | Отопитель | 1 |
| 00A | 4680016 | Отопитель | 1 |
| 00B | 4685456 | Отопитель | 1 |
| 00C | 4685457 | Короб контртл | 1 |
| 00D | 4469480 | Колпачок | 1 |
| 00E | 4441691 | Заливная горловина | 1 |
| 02 | J222012 | Шайба | 8 |
| 03 | J950012 | Гайка | 16 |
| 04 | 4394873 | Резиновая подушка | 4 |
| 06 | J901280 | Болт | 4 |
| 07 | 4401851 | Резиновая прокладка | 4 |
| 08 | 4401877 | Ограничитель | 8 |
| 09 | 4401876 | Проставка | 4 |
| 10 | A590112 | Плоская шайба | 8 |
| 11 | M660012 | U-образная гайка | 4 |
| 13 | 8115938 | Крышка | 1 |
| 14 | 8115939 | Крышка | 1 |
| 15 | 8115389 | Крышка | 1 |
| 16 | 8115390 | Крышка | 1 |
| 17 | 4691201 | Крышка | 1 |
| 18 | 4691202 | Крышка | 1 |
| 19 | J281025 | Болт с шайбой | 25 |
| 19A | J901025 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 21 | 4333439 | Водяной шланг | 1 |
| 22 | 4514699 | Хомут шланга | 4 |
| 23 | 4192034 | Зажим | 5 |
| 24 | J271020 | Болт с шайбой | 4 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4356911 | Адаптер | 2 |
| 27 | 4487107 | Водяной шланг | 1 |
| 28 | 4508575 | Хомут шланга | 1 |
| 30 | 7054973 | Кронштейн | 1 |
| 32 | 4190272 | Зажим | 1 |
| 34 | J271035 | Болт с шайбой | 4 |
| 34A | J901035 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
