Гидроаккумулятор трубопроводы — HITACHI EX3600E-6

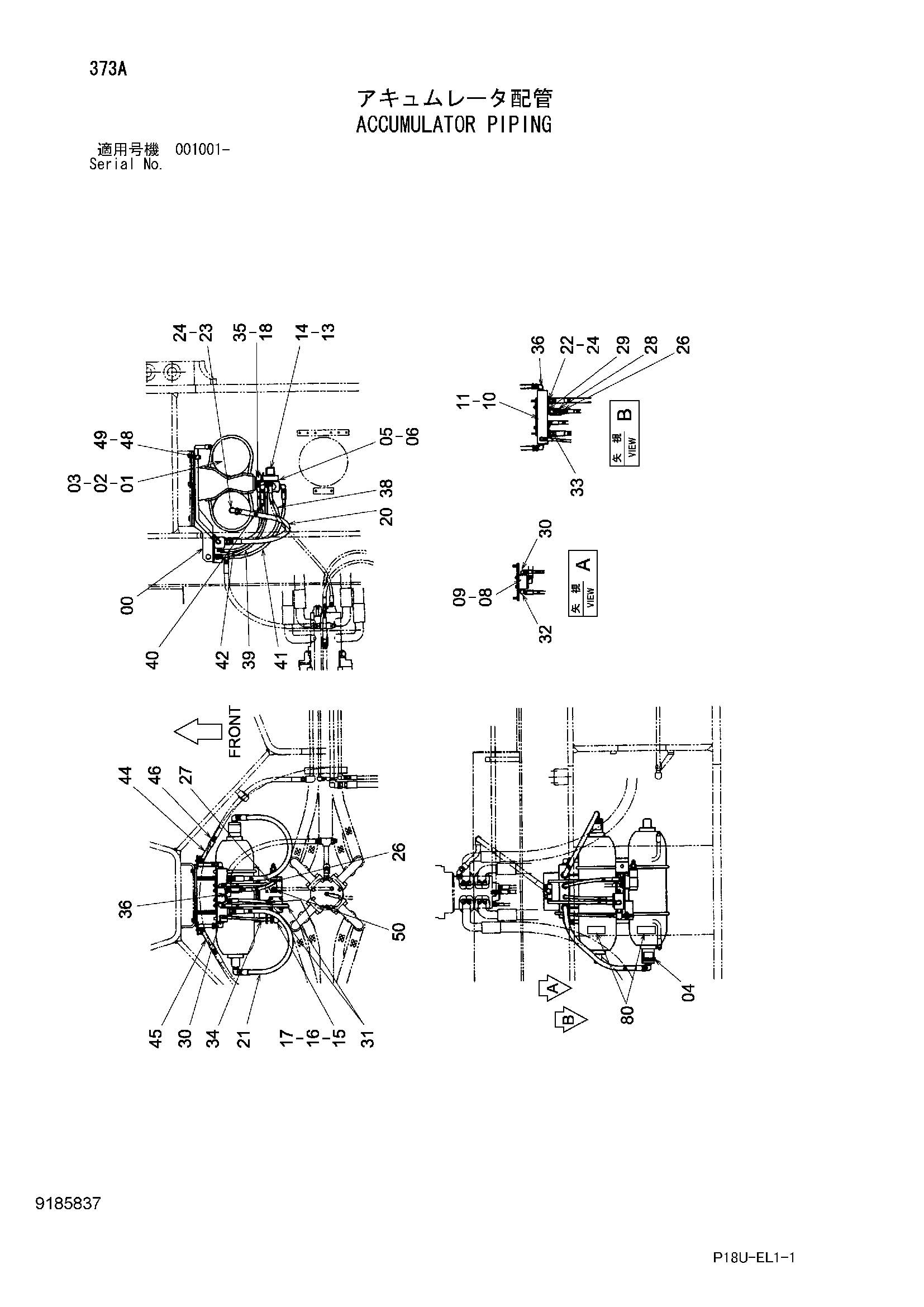

Заводская схема «Гидроаккумулятор трубопроводы» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7035971 | Кронштейн | 1 |
| 01 | 4186036 | Гидроаккумулятор | 2 |
| 02 | 4189508 | U-образный болт | 4 |
| 03 | J950016 | Гайка | 16 |
| 04 | 4193223 | Информационная табличка | 2 |
| 04 | 4674319 | Информационная табличка (спанисх) | 2 |
| 04 | 4688573 | Информационная табличка (туркисх) | 2 |
| 04 | 4665190 | Информационная табличка (русский) | 2 |
| 04 | 4697247 | Информационная табличка (финнисх) | 2 |
| 05 | 8078284 | Кронштейн | 1 |
| 06 | J271030 | Болт с шайбой | 3 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 3084917 | Блок | 1 |
| 09 | J271075 | Болт с шайбой | 2 |
| 09A | J901075 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 2044564 | Блок | 1 |
| 11 | J271090 | Болт с шайбой | 2 |
| 11A | J901090 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4189176 | Клапан | 1 |
| 14 | M340840 | Болт с внутренним шестигранником | 2 |
| 15 | 4189175 | Предохранительный клапан | 1 |
| 16 | J900875 | Болт | 4 |
| 17 | A590908 | Пружинная шайба | 4 |
| 18 | 4199539 | Запорный клапан | 1 |
| 20 | 4197700 | Шланг | 1 |
| 21 | 4207383 | Шланг | 1 |
| 22 | A853166 | Адаптер | 2 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | A853366 | Угловой штуцер | 2 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 4 |
| 26 | 4215651 | Адаптер | 2 |
| 27 | 4154651 | Адаптер | 1 |
| 28 | 9034570 | Обратный клапан | 1 |
| 29 | 4234652 | Адаптер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | A852322 | Угловой штуцер | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852343 | Угловой штуцер | 2 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | A852333 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | A852133 | Адаптер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A852122 | Адаптер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | A885002 | Пробка | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852344 | Угловой штуцер | 3 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4401950 | Шланг | 1 |
| 39 | 4304956 | Шланг | 1 |
| 40 | 4236794 | Шланг | 1 |
| 41 | 4304987 | Шланг | 1 |
| 42 | 4207318 | Шланг | 1 |
| 44 | 9752017 | Трубка | 1 |
| 45 | 9752018 | Трубка | 1 |
| 46 | A852144 | Адаптер | 2 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | 4053594 | Хомут трубки | 2 |
| 49 | J271045 | Болт с шайбой | 2 |
| 49A | J901045 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 50 | 4221287 | Адаптер | 1 |
| 80 | 4334076 | Информационная табличка | 2 |
| 80 | 4636789 | Информационная табличка (спанисх) | 2 |
| 80 | 4633881 | Информационная табличка (туркисх) | 2 |
| 80 | 4315375 | Информационная табличка (русский) | 2 |
| 80 | 4384944 | Информационная табличка (финнисх) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
