Основные гидролинии (гидрораспределитель)(2) — HITACHI EX3600E-6

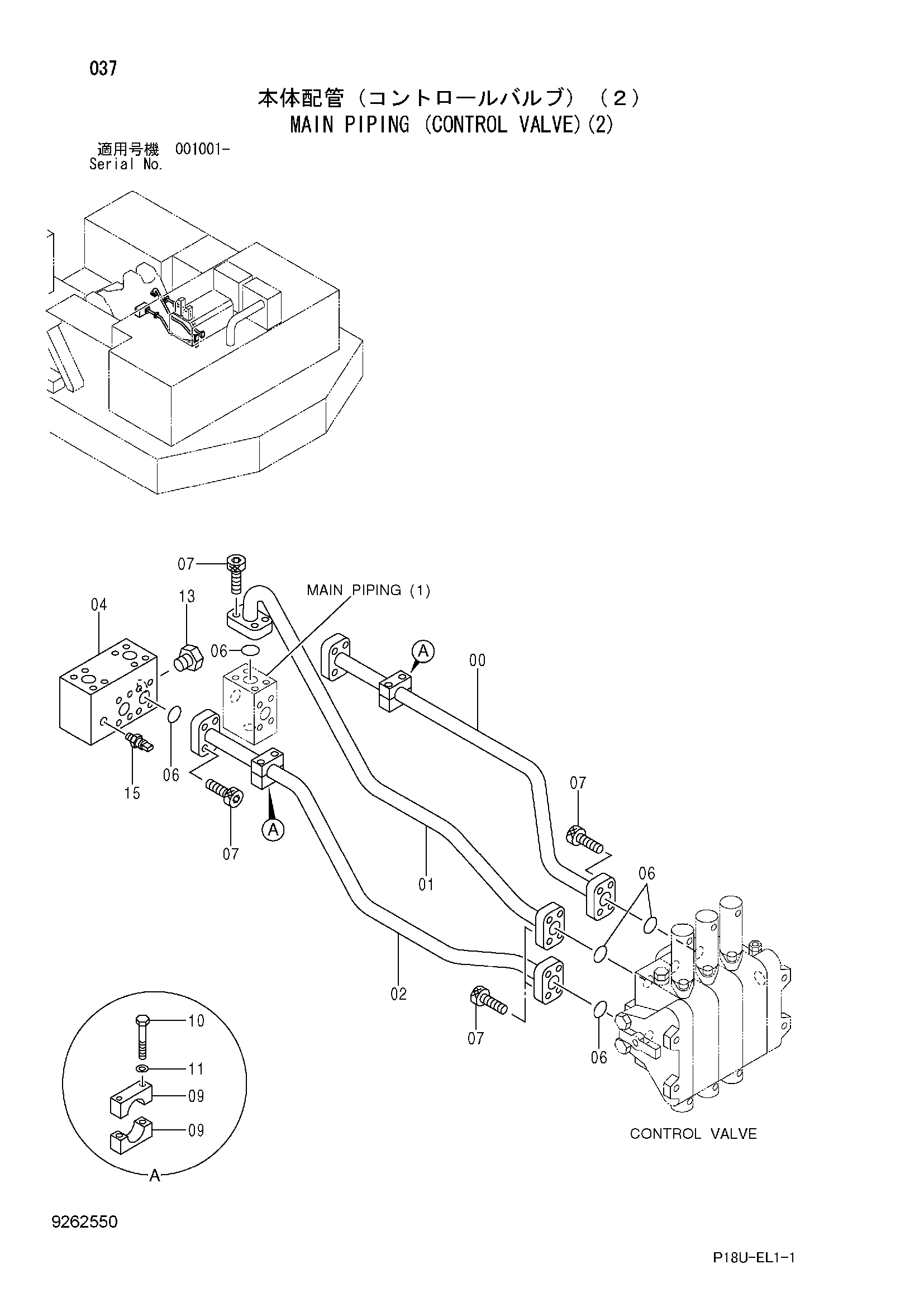

Заводская схема «Основные гидролинии (гидрораспределитель)(2)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078306 | Трубка | 1 |
| 01 | 8078318 | Трубка | 1 |
| 02 | 8078307 | Трубка | 1 |
| 04 | 3107476 | Блок | 1 |
| 06 | 4292385 | Уплотнительное кольцо | 5 |
| 07 | M342065 | Болт с внутренним шестигранником | 20 |
| 09 | 4357265 | Хомут трубки | 4 |
| 10 | J901402 | Болт | 4 |
| 11 | A590114 | Плоская шайба | 4 |
| 13 | 4154694 | Пробка | 1 |
| 13A | 4037888 | Уплотнительное кольцо | 1 |
| 15 | 4436271 | Датчик давления | 1 |
| 15A | 4365826 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
