Ступень (центральный) — HITACHI EX3600E-6

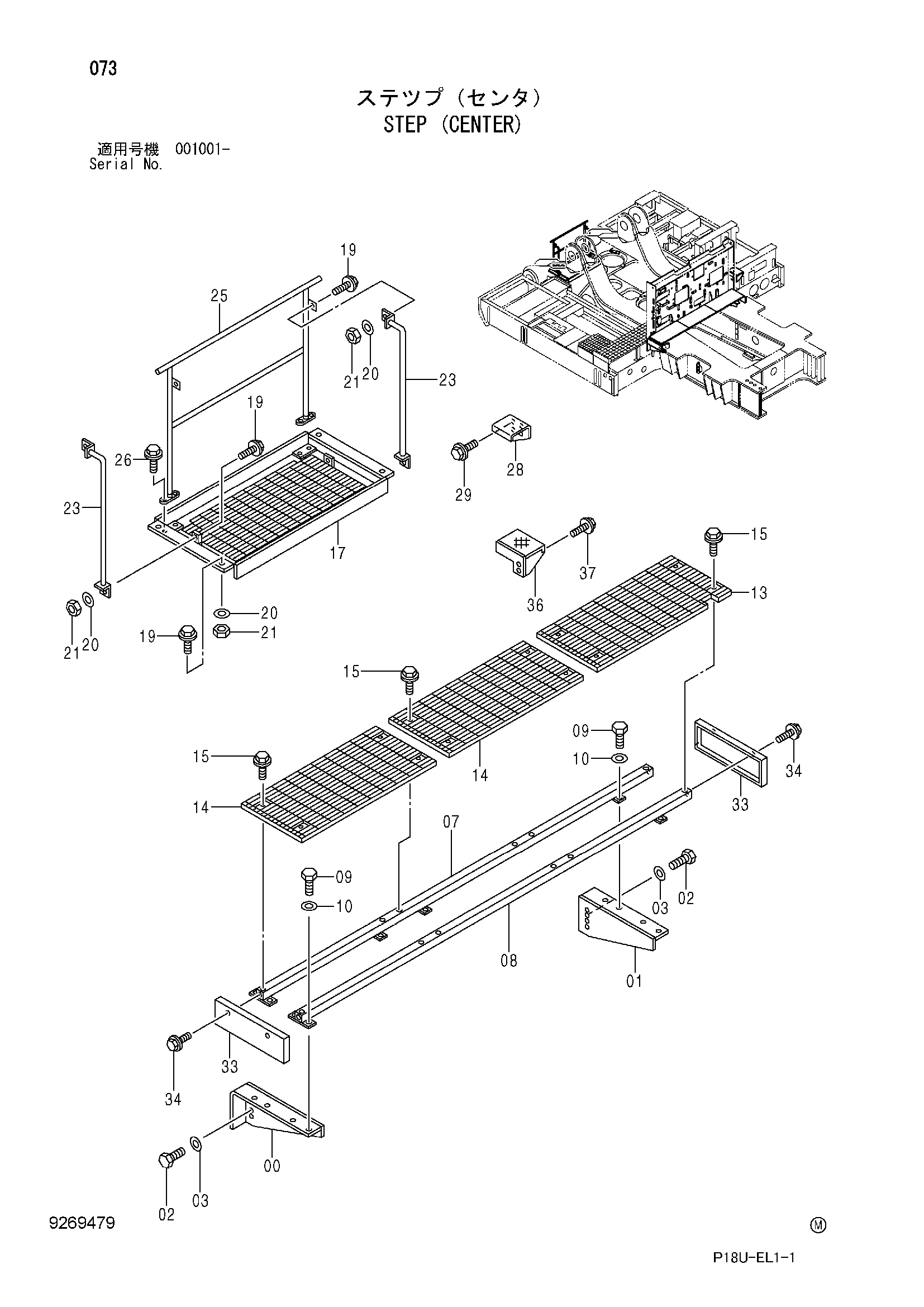

Заводская схема «Ступень (центральный)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079786 | Левый кронштейн | 1 |
| 01 | 8079787 | Правый кронштейн | 1 |
| 02 | J901635 | Болт | 8 |
| 03 | A590116 | Плоская шайба | 8 |
| 07 | 8079785 | Опора | 1 |
| 08 | 8079784 | Опора | 1 |
| 09 | J901650 | Болт | 8 |
| 10 | 4087197 | Шайба | 8 |
| 13 | 8102812 | Ступень | 1 |
| 14 | 8079781 | Ступень | 2 |
| 15 | J281030 | Болт с шайбой | 12 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 17 | 7038980 | Ступень | 1 |
| 19 | J281240 | Болт с шайбой | 8 |
| 19A | J901240 | Болт | 1 |
| 19B | 4249324 | Шайба | 1 |
| 20 | 449490 | Плоская шайба | 8 |
| 21 | J950012 | Гайка | 8 |
| 23 | 9744411 | Трубка | 2 |
| 25 | 8082159 | Поручень | 1 |
| 26 | J271230 | Болт с шайбой | 4 |
| 26A | J901230 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | 8082175 | Ступень | 1 |
| 29 | J271020 | Болт с шайбой | 4 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 33 | 4445881 | Крышка | 2 |
| 34 | J281020 | Болт с шайбой | 4 |
| 34A | J901020 | Болт | 1 |
| 34B | 4486055 | Шайба | 1 |
| 36 | 8067442 | Ступень | 1 |
| 37 | J271220 | Болт с шайбой | 2 |
| 37A | J901220 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
