Стаир ходовой — HITACHI EX3600E-6

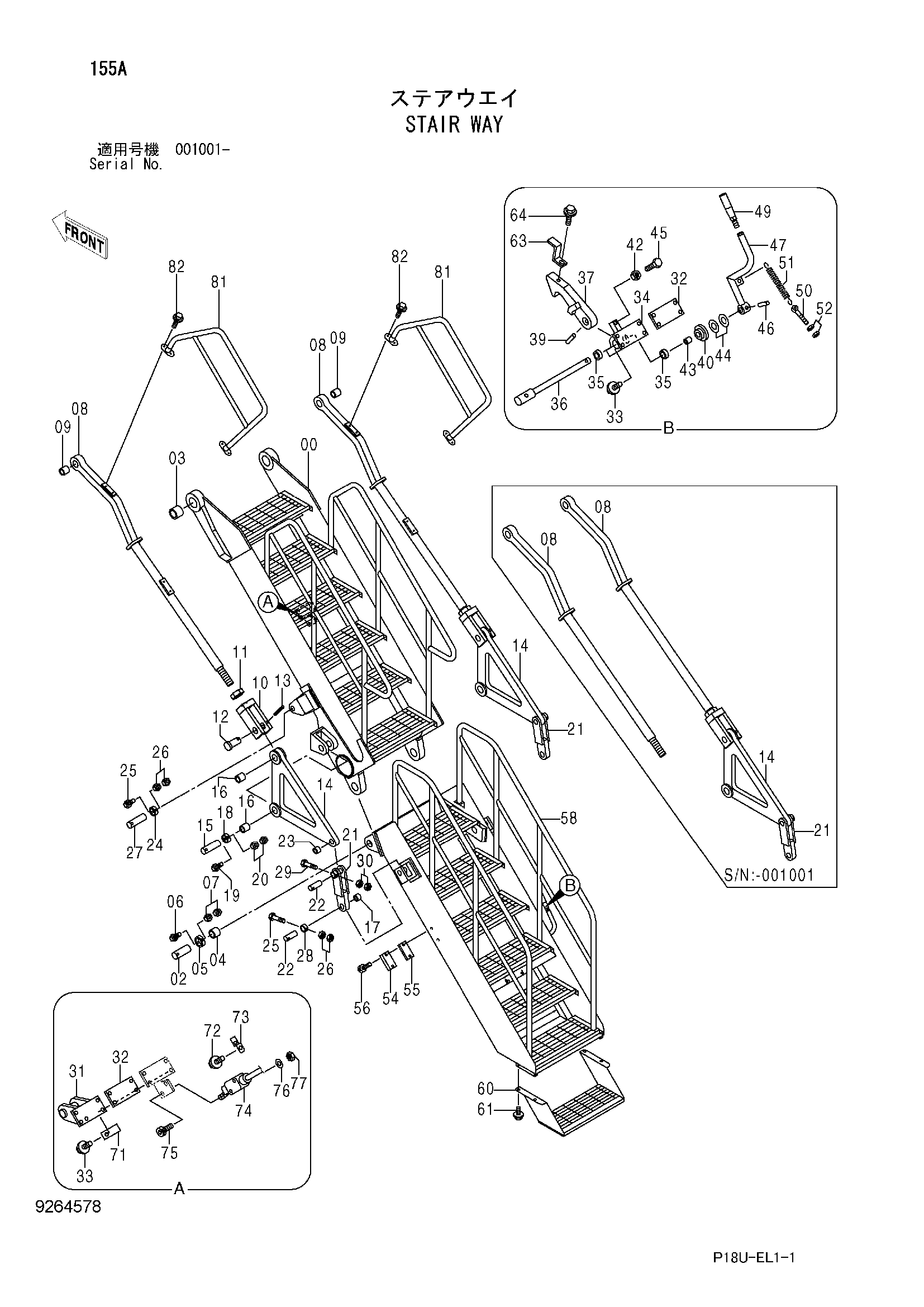

Заводская схема «Стаир ходовой» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050763 | Ступень | 1 |
| 02 | 4619370 | Палец | 2 |
| 03 | 4619361 | Втулка | 2 |
| 04 | 4619360 | Втулка | 2 |
| 05 | 4619399 | Ограничитель | 2 |
| 06 | 4641627 | Болт | 2 |
| 07 | J950008 | Гайка | 4 |
| 08 | 8109583 | Шток | 2 |
| 09 | 4619359 | Втулка | 2 |
| 10 | 8101649 | Концевой вилка | 2 |
| 11 | J953045 | Гайка | 2 |
| 12 | 4619374 | Палец | 2 |
| 13 | 4509576 | Пружинный штифт | 2 |
| 14 | 8100935 | Тяга | 2 |
| 15 | 4619373 | Палец | 2 |
| 16 | 4619359 | Втулка | 4 |
| 17 | 4619358 | Втулка | 2 |
| 18 | 4619398 | Ограничитель | 2 |
| 19 | 4641626 | Болт | 2 |
| 20 | J950008 | Гайка | 4 |
| 21 | 8100936 | Тяга | 2 |
| 22 | 4619375 | Палец | 4 |
| 23 | 4619358 | Втулка | 2 |
| 24 | 4619397 | Ограничитель | 2 |
| 25 | 4614734 | Болт | 4 |
| 26 | J950008 | Гайка | 8 |
| 27 | 4619371 | Палец | 2 |
| 28 | 4619397 | Ограничитель | 2 |
| 29 | 4614734 | Болт | 2 |
| 30 | J950008 | Гайка | 4 |
| 31 | 8106157 | Кронштейн | 1 |
| 32 | 4619394 | Регулировочная шайба | 6 |
| 33 | J271035 | Болт с шайбой | 8 |
| 33A | J901035 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 8100937 | Кронштейн | 1 |
| 35 | 4619357 | Втулка | 2 |
| 36 | 3108572 | Палец | 1 |
| 37 | 8106160 | Крюк | 1 |
| 39 | 494459 | Пружинный штифт | 1 |
| 40 | 4648567 | Бобышка | 1 |
| 42 | J950010 | Гайка | 2 |
| 43 | 4619362 | Втулка | 1 |
| 44 | A590120 | Плоская шайба | 1 |
| 45 | M261060 | Болт | 2 |
| 46 | 4504781 | Пружинный штифт | 1 |
| 47 | 8106147 | Рычаг | 1 |
| 49 | 4619367 | Рукоятка | 1 |
| 50 | 4638184 | Болт регулировочный | 1 |
| 51 | 410924 | Пружина растяжения | 1 |
| 52 | J950008 | Гайка | 2 |
| 54 | 4656190 | Пластина | 2 |
| 55 | 4619395 | Регулировочная шайба | 4 |
| 56 | J781230 | Болт с внутренним шестигранником | 4 |
| 58 | 7051267 | Ступень | 1 |
| 60 | 8106174 | Ступень | 1 |
| 61 | J281025 | Болт с шайбой | 4 |
| 61A | J901025 | Болт | 1 |
| 61B | 4486055 | Шайба | 1 |
| 63 | 4658844 | Пластина | 1 |
| 64 | J260816 | Болт с шайбой | 1 |
| 64A | J900816 | Болт | 1 |
| 64B | A590108 | Плоская шайба | 1 |
| 71 | 4190261 | Зажим | 4 |
| 72 | J271025 | Болт с шайбой | 4 |
| 72A | J901025 | Болт | 1 |
| 72B | J222010 | Шайба | 1 |
| 73 | 4448037 | Кронштейн | 1 |
| 74 | 4665594 | Выключатель | 1 |
| 75 | J780545 | Болт с внутренним шестигранником | 4 |
| 76 | A590105 | Плоская шайба | 2 |
| 77 | M500504 | Гайка | 2 |
| 81 | 8109613 | Поручень | 2 |
| 82 | J271235 | Болт с шайбой | 8 |
| 82A | J901235 | Болт | 1 |
| 82B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
