Привод тумблер (электрический) — HITACHI EX3600E-6

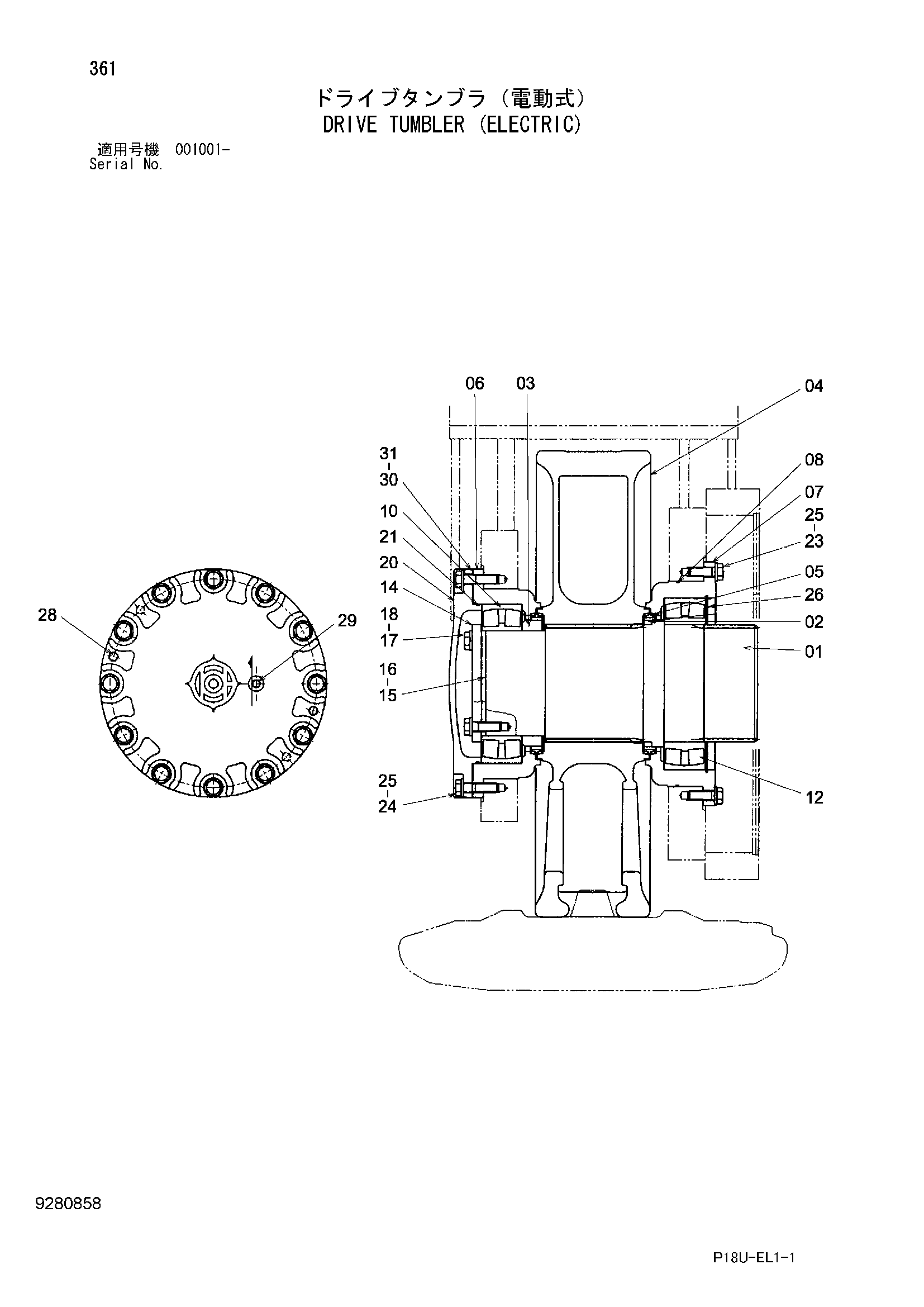

Заводская схема «Привод тумблер (электрический)» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2044515 | Вал | 1 |
| 02 | 4182267 | Проставка | 1 |
| 03 | 4182269 | Проставка | 1 |
| 04 | 1029151 | Тумблер дривинг | 1 |
| 05 | 4082698 | Комплект уплотнений | 2 |
| 06 | 2022066 | Картридж | 1 |
| 07 | 2044508 | Картридж | 1 |
| 08 | 4178019 | Уплотнительное кольцо | 1 |
| 11 | 4352640 | Подшипник. спх.рол. | 1 |
| 12 | 4182605 | Подшипник. спх.рол. | 1 |
| 14 | 3034063 | Пластина | 1 |
| 15 | 4182448 | Регулировочная шайба 0.1mm | 5 |
| 16 | 4182449 | Регулировочная шайба 0.5mm | 2 |
| 17 | J833000 | Болт | 8 |
| 18 | J222030 | Шайба | 8 |
| 20 | 2022065 | Крышка | 1 |
| 21 | 4178018 | Уплотнительное кольцо | 1 |
| 23 | J833090 | Болт | 12 |
| 24 | J833004 | Болт | 12 |
| 25 | J222030 | Шайба | 24 |
| 26 | 4428686 | Стопорное кольцо | 1 |
| 28 | 429135 | Пробка | 2 |
| 29 | 94-2014 | Пробка | 1 |
| 30 | 4187804 | Регулировочная шайба 0.1mm | 6 |
| 31 | 4187805 | Регулировочная шайба 0.3mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
