Хйдраулик-оил отопитель — HITACHI EX3600E-6

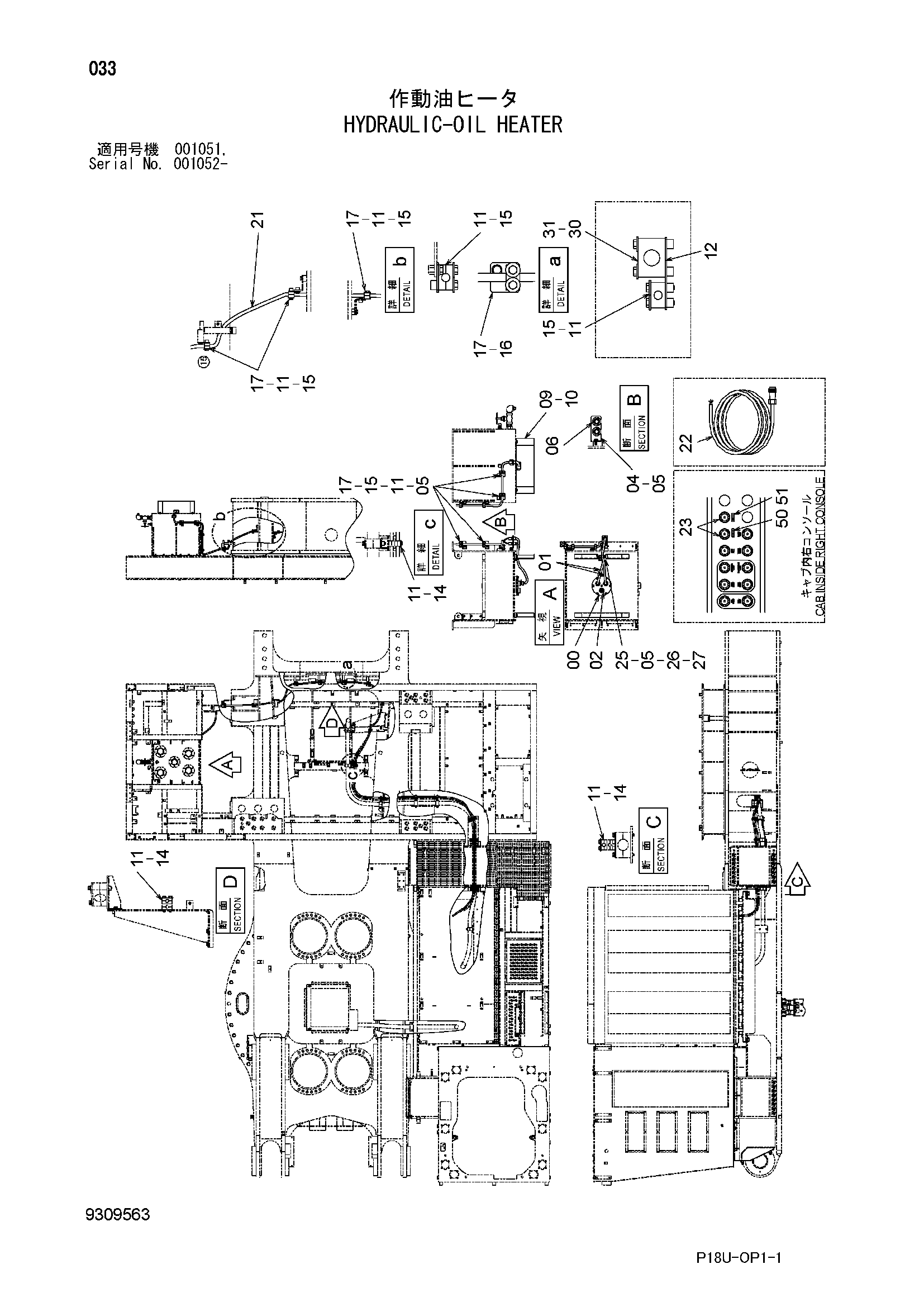

Заводская схема «Хйдраулик-оил отопитель» для HITACHI EX3600E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8119442 | Крышка | 1 |
| 01 | 4707571 | Отопитель | 2 |
| 02 | 4706041 | Пробка | 1 |
| 04 | 4706450 | Кронштейн | 1 |
| 05 | J271025 | Болт с шайбой | 6 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | M470310 | Винт | 6 |
| 09 | 8120337 | Стойка | 2 |
| 10 | J281225 | Болт с шайбой | 4 |
| 10A | J901225 | Болт | 1 |
| 10B | 4249324 | Шайба | 1 |
| 11 | 4650364 | Хомут | 21 |
| 12 | 9771923 | Кронштейн | 1 |
| 14 | J281080 | Болт с шайбой | 16 |
| 14A | J901080 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 15 | J281055 | Болт с шайбой | 26 |
| 15A | J901055 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 16 | J271025 | Болт с шайбой | 12 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 9768861 | Кронштейн | 12 |
| 21 | 4709195 | Жгут проводов | 1 |
| 22 | 4709197 | Жгут проводов | 1 |
| 23 | 4624112 | Выключатель | 2 |
| 25 | 9766912 | Кронштейн | 1 |
| 26 | 4454818 | Хомут | 1 |
| 27 | J281070 | Болт с шайбой | 2 |
| 27A | J901070 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 30 | 4637939 | Хомут | 1 |
| 31 | J281080 | Болт с шайбой | 2 |
| 31A | J901080 | Болт | 1 |
| 31B | 4486055 | Шайба | 1 |
| 50 | 4708685 | Информационная табличка | 1 |
| 51 | 4708686 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
