Шестерённый насос — HITACHI EX3600-6

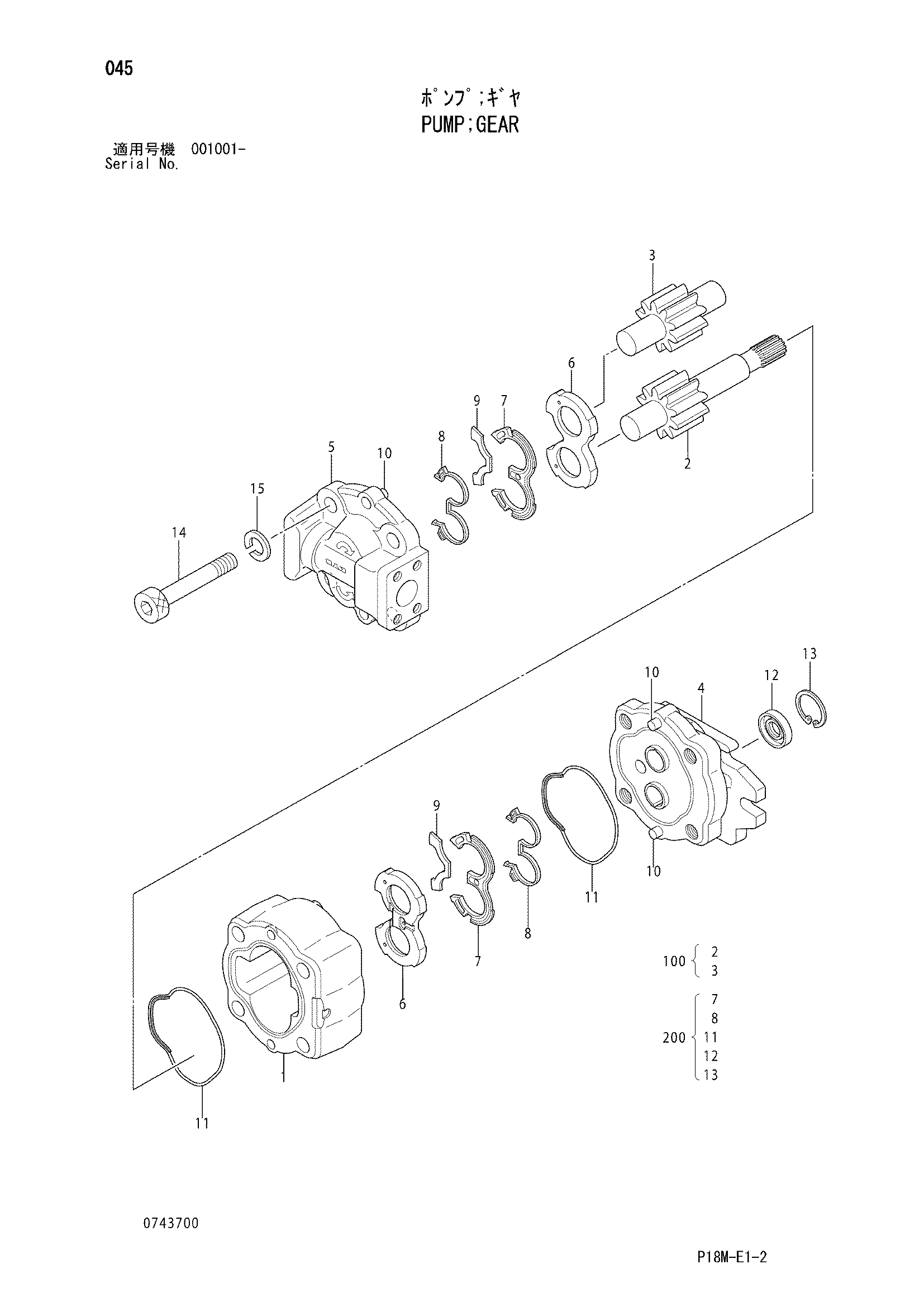

Заводская схема «Шестерённый насос» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4422386 | Шестерённый насос | 1 | |
| 4 | 0743701 | Фланец | 1 |
| 5 | 0743702 | Крышка | 1 |
| 6 | 0708804 | Пластина прес. | 2 |
| 7 | 0708805 | Уплотнение пластина | 2 |
| 8 | 0708806 | Опорное кольцо | 2 |
| 9 | 0708807 | Пластина | 2 |
| 10 | 0100109 | Палец | 4 |
| 11 | 0708808 | Уплотнительное кольцо | 2 |
| 12 | 0708809 | Масляное уплотнение | 1 |
| 13 | 930453 | Стопорное кольцо | 1 |
| 14 | M341600 | Болт с внутренним шестигранником | 4 |
| 15 | 4069706 | Пружинная шайба | 4 |
| 100 | 0743703 | Шестерня комплект | 1 |
| 200 | 0743704 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
