Топливные трубопроводы (топливный бак) — HITACHI EX3600-6

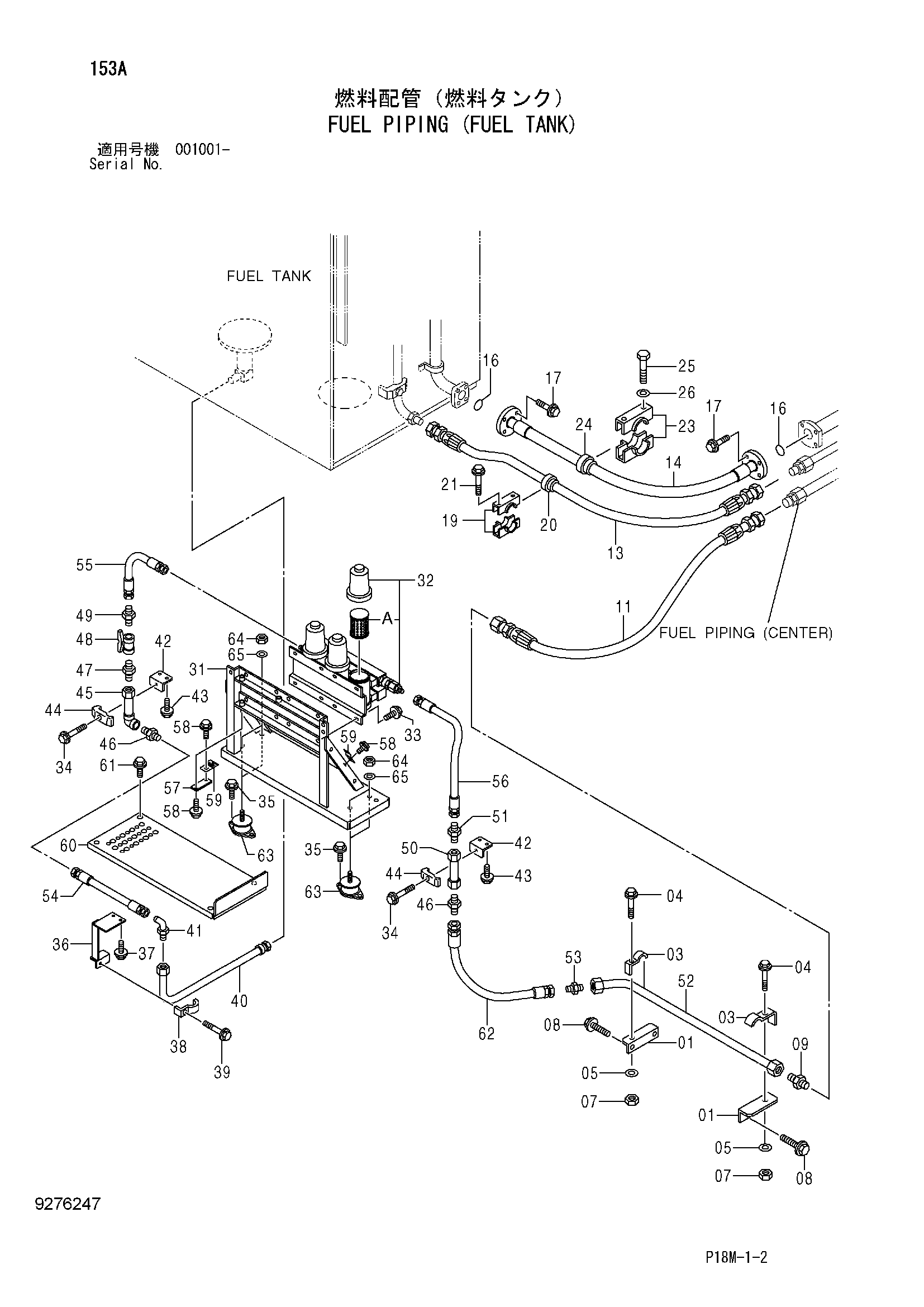

Заводская схема «Топливные трубопроводы (топливный бак)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4433311 | Кронштейн | 2 |
| 03 | 4053697 | Хомут трубки | 2 |
| 04 | J271275 | Болт с шайбой | 2 |
| 04A | J901275 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4249324 | Шайба | 2 |
| 07 | J950012 | Гайка | 2 |
| 08 | J271025 | Болт с шайбой | 4 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4042036 | Адаптер | 1 |
| 09A | 4037888 | Уплотнительное кольцо | 1 |
| 11 | 4484944 | Шланг | 1 |
| 13 | 4628826 | Шланг | 1 |
| 14 | 4651198 | Шланг | 1 |
| 16 | 4153543 | Уплотнительное кольцо | 2 |
| 17 | J271245 | Болт с шайбой | 8 |
| 17A | J901245 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4189932 | Хомут | 1 |
| 20 | 4411725 | Втулка | 1 |
| 21 | J271000 | Болт с шайбой | 2 |
| 21A | J901000 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4651545 | Хомут | 1 |
| 24 | 4651546 | Втулка | 1 |
| 25 | J901012 | Болт | 2 |
| 26 | A590110 | Плоская шайба | 2 |
| 31 | 7052560 | Кронштейн | 1 |
| 32 | 4686076 | Топливный фильтр | 1 |
| 32A | 4669642 | Фильтрующий элемент | 3 |
| 33 | J260820 | Болт с шайбой | 8 |
| 33A | J900820 | Болт | 1 |
| 33B | J590108 | Шайба | 1 |
| 34 | J271260 | Болт с шайбой | 2 |
| 34A | J901260 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 35 | J271025 | Болт с шайбой | 8 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | 8108624 | Бруккет | 1 |
| 37 | J271025 | Болт с шайбой | 2 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | 4053697 | Хомут трубки | 1 |
| 39 | J271275 | Болт с шайбой | 1 |
| 39A | J901275 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 40 | 8108892 | Трубка | 1 |
| 41 | 4250039 | Угловой штуцер | 1 |
| 41A | 970860 | Уплотнительное кольцо | 1 |
| 42 | 9767260 | Кронштейн | 2 |
| 43 | J271025 | Болт с шайбой | 4 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | 4053595 | Хомут трубки | 2 |
| 45 | 9767756 | Трубка | 1 |
| 46 | 4139973 | Адаптер | 2 |
| 46A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | 4208243 | Адаптер | 1 |
| 47A | 4506424 | Уплотнительное кольцо | 1 |
| 48 | 4203434 | Шаровой клапан | 1 |
| 49 | 4154654 | Адаптер | 1 |
| 50 | 9767757 | Трубка | 1 |
| 51 | A852166 | Адаптер | 1 |
| 51A | 4506424 | Уплотнительное кольцо | 1 |
| 52 | 9767758 | Трубка | 1 |
| 53 | 4317614 | Адаптер | 1 |
| 53A | 970860 | Уплотнительное кольцо | 1 |
| 54 | 4665742 | Шланг | 1 |
| 55 | 4652666 | Шланг | 1 |
| 56 | 4652667 | Шланг | 1 |
| 57 | 9767789 | Кронштейн | 1 |
| 58 | J271025 | Болт с шайбой | 3 |
| 58A | J901025 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 59 | 4448037 | Кронштейн | 2 |
| 60 | 8108899 | Крышка | 1 |
| 61 | J281055 | Болт с шайбой | 4 |
| 61A | J901055 | Болт | 1 |
| 61B | 4486055 | Шайба | 1 |
| 62 | 4634262 | Шланг | 1 |
| 63 | 4340944 | Резиновая прокладка | 4 |
| 64 | J950012 | Гайка | 4 |
| 65 | J222012 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
