Каталог запчастей HITACHI
Погрузчик ковш 21.0m3 — HITACHI EX3600-6

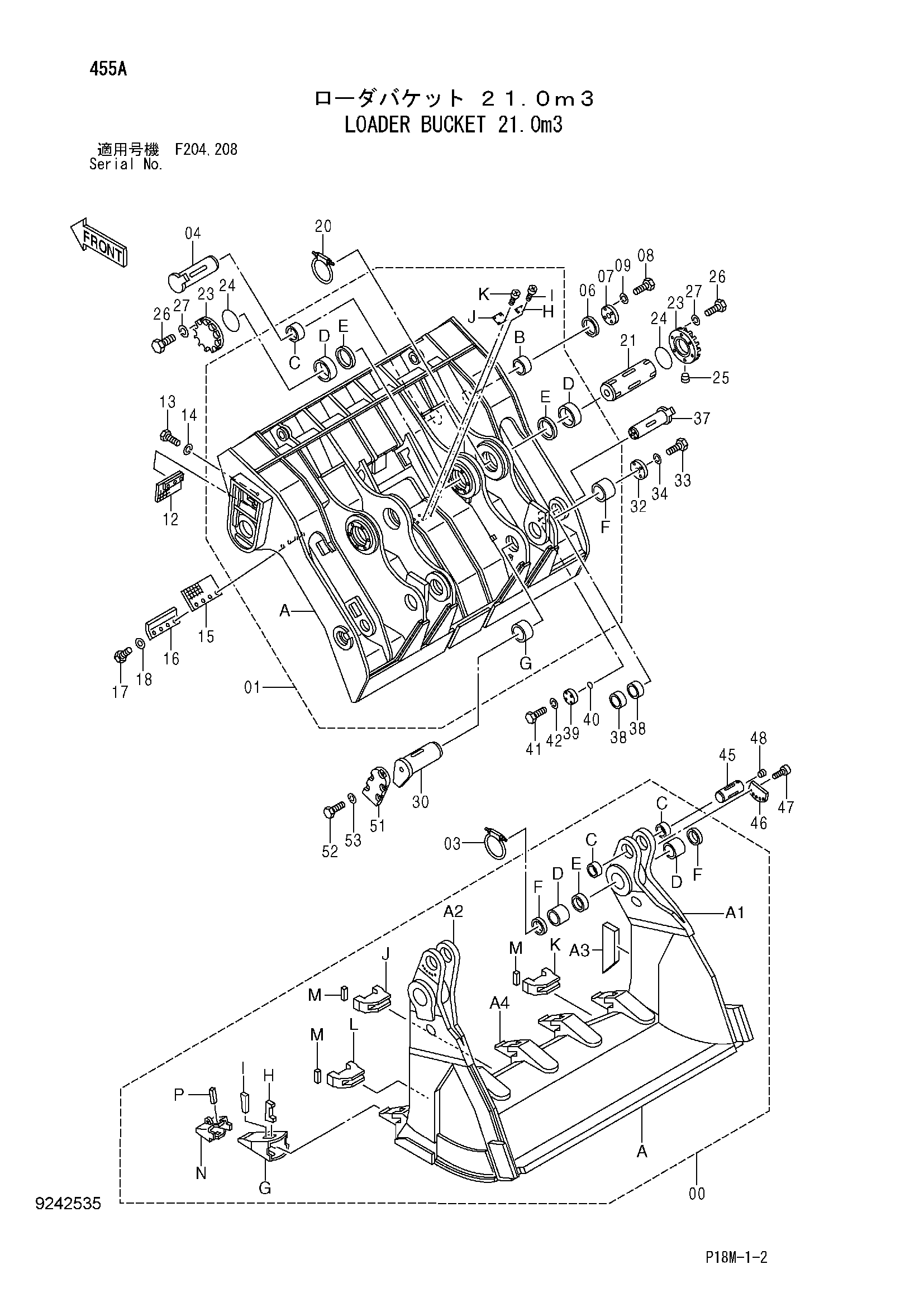

Заводская схема «Погрузчик ковш 21.0m3» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9189721 | Передний ковш в сборе | 1 |
| 00A1 | 8080827 | Рукоять (правый) | 1 |
| 00A2 | 8080828 | Рукоять (левый) | 1 |
| 00A3 | 2045412 | Кожух | 2 |
| 00A4 | 4187861 | LIP ковш | 1 |
| 00C | 4193455 | Втулка | 4 |
| 00D | 4193396 | Втулка | 4 |
| 00E | 4194049 | Проставка | 2 |
| 00F | 4175470 | Пылезащитное уплотнение | 4 |
| 00G | 4703120 | Адаптер зуба | 6 |
| 00H | 4187863 | Золотник | 6 |
| 00I | 4187864 | Ведге | 6 |
| 00I | 4202527 | Ведге (овер-сизед) | 6 |
| 00J | 4193009 | Кожух | 1 |
| 00K | 4193010 | Схроуд R | 2 |
| 00L | 4193011 | Схроуд L | 2 |
| 00M | 4214987 | Резиновая прокладка | 10 |
| 00N | 4651392 | Коронка зуба | 6 |
| 00P | 4394517 | Стопорный палец | 6 |
| 01 | 9223372 | Задний ковш в сборе | 1 |
| 01B | 4193454 | Втулка | 2 |
| 01C | 4193453 | Втулка | 2 |
| 01D | 4201152 | Втулка | 4 |
| 01E | 4194029 | Пылезащитное уплотнение | 4 |
| 01F | 4435888 | Втулка | 2 |
| 01G | 4193452 | Втулка | 2 |
| 01I | M492564 | Приводной винт | 4 |
| 01J | 3056204 | Информационная табличка | 1 |
| 01J | 3114189 | Информационная табличка (туркисх) | 1 |
| 01K | M492964 | Приводной винт | 4 |
| 01L | 9223372 | Задний ковш в сборе | 1 |
| 03 | 4485894 | Уплотнительное кольцо | 2 |
| 04 | 8036666 | Палец | 2 |
| 06 | 4194032 | Проставка | 2 |
| 07 | 4194031 | Пластина | 2 |
| 08 | J901650 | Болт | 6 |
| 09 | A590916 | Пружинная шайба | 6 |
| 12 | 9742948 | Резиновая прокладка | 2 |
| 13 | J901670 | Болт | 6 |
| 14 | A590916 | Пружинная шайба | 6 |
| 15 | 4339314 | Резиновая прокладка | 2 |
| 16 | 4194035 | Пластина | 2 |
| 17 | J901230 | Болт | 6 |
| 18 | A590412 | Шайба тонгуед | 6 |
| 20 | 4485898 | Уплотнительное кольцо | 2 |
| 21 | 3036478 | Палец | 2 |
| 23 | 3036468 | Крышка | 4 |
| 24 | A811280 | Уплотнительное кольцо | 4 |
| 25 | 94-2011 | Пробка | 2 |
| 26 | J912055 | Болт | 24 |
| 27 | A590920 | Пружинная шайба | 24 |
| 30 | 8036665 | Палец | 2 |
| 32 | 4393392 | Ограничитель | 2 |
| 33 | J932455 | Болт | 8 |
| 34 | A590924 | Пружинная шайба | 8 |
| 37 | 8038666 | Палец | 2 |
| 38 | 4440594 | Проставка | 4 |
| 39 | 3038017 | Ограничитель | 2 |
| 40 | 4506416 | Уплотнительное кольцо | 2 |
| 41 | J901635 | Болт | 6 |
| 42 | A590916 | Пружинная шайба | 6 |
| 45 | 3080694 | Палец | 2 |
| 46 | 4365828 | Стопорная пластина | 2 |
| 47 | M342765 | Болт с внутренним шестигранником | 10 |
| 48 | 94-2010 | Пробка | 2 |
| 51 | 4195686 | Крышка | 2 |
| 52 | J901025 | Болт | 10 |
| 53 | A590910 | Пружинная шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
