Лубрикатор панель — HITACHI EX3600-6

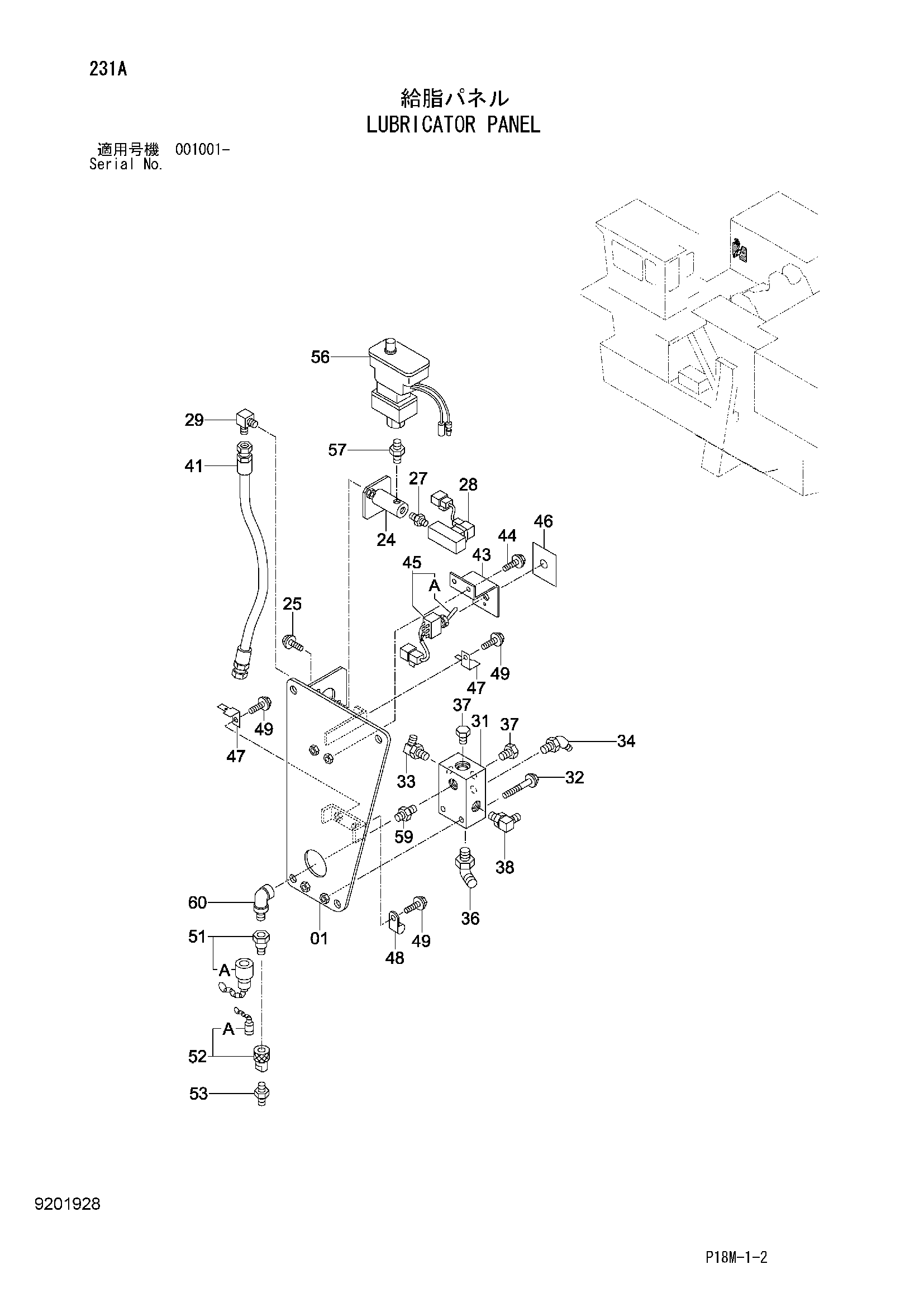

Заводская схема «Лубрикатор панель» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8084274 | Кронштейн | 1 |
| 24 | 9747503 | Фланец | 1 |
| 25 | J271030 | Болт с шайбой | 2 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 4433976 | Адаптер | 1 |
| 27A | 4433957 | Уплотнительное кольцо | 1 |
| 28 | 4377537 | Датчик давления | 1 |
| 29 | 4154656 | Угловой штуцер | 1 |
| 31 | 3090331 | Блок | 1 |
| 32 | J271070 | Болт с шайбой | 2 |
| 32A | J901070 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | A852322 | Угловой штуцер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852222 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852366 | Угловой штуцер | 1 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | A885002 | Пробка | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | A852223 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4398673 | Шланг | 1 |
| 43 | 4380442 | Кронштейн | 1 |
| 44 | J260616 | Болт с шайбой | 2 |
| 44A | J900616 | Болт | 1 |
| 44B | A590106 | Плоская шайба | 1 |
| 45 | 4377351 | Выключатель | 1 |
| 45A | 4405843 | Колпачок резиновый | 1 |
| 46 | 4379181 | Информационная табличка | 1 |
| 46 | 4674321 | Информационная табличка (спанисх) | 1 |
| 46 | 4686808 | Информационная табличка (туркисх) | 1 |
| 46 | 4697277 | Информационная табличка (финнисх) | 1 |
| 46 | 4658616 | Информационная табличка (русский) | 1 |
| 47 | 4257159 | Кронштейн | 4 |
| 48 | 4190261 | Зажим | 1 |
| 49 | J271020 | Болт с шайбой | 5 |
| 49A | J901020 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 51 | 4022907 | Самоуплотняющееся соединение | 1 |
| 51A | 4072595 | Колпачок | 1 |
| 52 | 4022908 | Самоуплотняющееся соединение | 1 |
| 52A | 4072596 | Колпачок | 1 |
| 53 | 4215650 | Адаптер | 1 |
| 56 | 4351665 | Датчик давления | 1 |
| 57 | 4351271 | Адаптер | 1 |
| 59 | 4229648 | Адаптер | 1 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 94-0631 | Угловой штуцер | 1 |
| 62 | 4392219 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
