Каталог запчастей HITACHI
Гидролинии рабочего оборудования (стрела)<экскаватор> — HITACHI EX3600-6

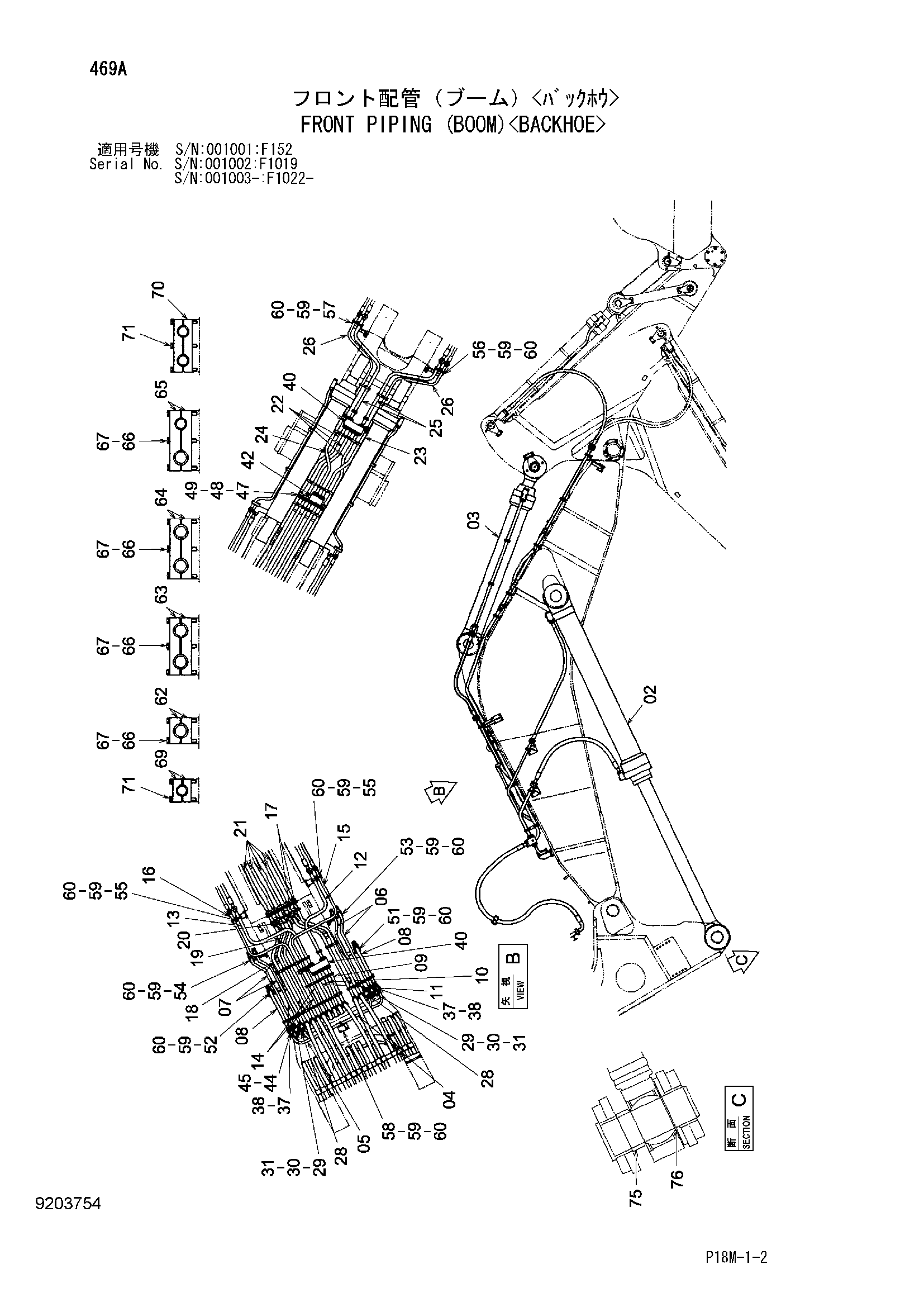

Заводская схема «Гидролинии рабочего оборудования (стрела)<экскаватор>» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4483376 | Гидроцилиндр стрелы | 2 |
| 03 | 4483331 | Гидроцилиндр рукояти | 2 |
| 04 | 8069181 | Трубка | 1 |
| 05 | 8069166 | Трубка | 1 |
| 06 | 8071852 | Трубка | 2 |
| 07 | 8071859 | Трубка | 2 |
| 08 | 8063212 | Трубка | 2 |
| 09 | 8069180 | Трубка | 1 |
| 10 | 8069155 | Трубка | 1 |
| 11 | 8069154 | Трубка | 1 |
| 12 | 8071848 | Трубка | 1 |
| 13 | 8071851 | Трубка | 1 |
| 14 | 8071835 | Трубка | 2 |
| 15 | 8071844 | Трубка | 1 |
| 16 | 8071846 | Трубка | 1 |
| 17 | 8069152 | Трубка | 2 |
| 18 | 8069153 | Трубка | 1 |
| 19 | 8069178 | Трубка | 1 |
| 20 | 8069179 | Трубка | 1 |
| 21 | 8071860 | Трубка | 5 |
| 22 | 8071862 | Трубка | 3 |
| 23 | 8071818 | Трубка | 1 |
| 24 | 8071864 | Трубка | 1 |
| 25 | 8071867 | Трубка | 2 |
| 26 | 8071866 | Трубка | 2 |
| 28 | 4192967 | Коллектор | 2 |
| 29 | 4091297 | Крышка | 2 |
| 30 | 4510169 | Уплотнительное кольцо | 2 |
| 31 | M341650 | Болт с внутренним шестигранником | 8 |
| 37 | 3033044 | Блок | 2 |
| 38 | 4093624 | Пробка | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4226931 | Коллектор | 2 |
| 42 | 4226930 | Коллектор | 1 |
| 44 | 4510169 | Уплотнительное кольцо | 10 |
| 45 | M341650 | Болт с внутренним шестигранником | 40 |
| 47 | 4510170 | Уплотнительное кольцо | 26 |
| 48 | J932070 | Болт | 104 |
| 49 | A590920 | Пружинная шайба | 104 |
| 51 | 8042648 | Кронштейн | 1 |
| 52 | 8042649 | Кронштейн | 1 |
| 53 | 8042650 | Кронштейн | 1 |
| 54 | 8042651 | Кронштейн | 1 |
| 55 | 8071913 | Кронштейн | 2 |
| 56 | 8057482 | Кронштейн | 1 |
| 57 | 8057483 | Кронштейн | 1 |
| 58 | 8071915 | Кронштейн | 1 |
| 59 | J271250 | Болт с шайбой | 36 |
| 59A | J901250 | Болт | 1 |
| 59B | J222012 | Шайба | 1 |
| 60 | J222012 | Шайба | 36 |
| 62 | 4357265 | Хомут трубки | 40 |
| 63 | 4357286 | Хомут трубки | 6 |
| 64 | 4362366 | Хомут трубки | 22 |
| 65 | 4362447 | Хомут трубки | 4 |
| 66 | J901403 | Болт | 88 |
| 67 | A590914 | Пружинная шайба | 88 |
| 69 | 4342723 | Хомут трубки | 24 |
| 70 | 4362367 | Хомут трубки | 8 |
| 71 | J271200 | Болт с шайбой | 36 |
| 71A | J901200 | Болт | 1 |
| 71B | J222012 | Шайба | 1 |
| 75 | 4194054 | Проставка | 2 |
| 76 | 4330395 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
