Двигатель отопитель трубопроводы (коолант) — HITACHI EX3600-6

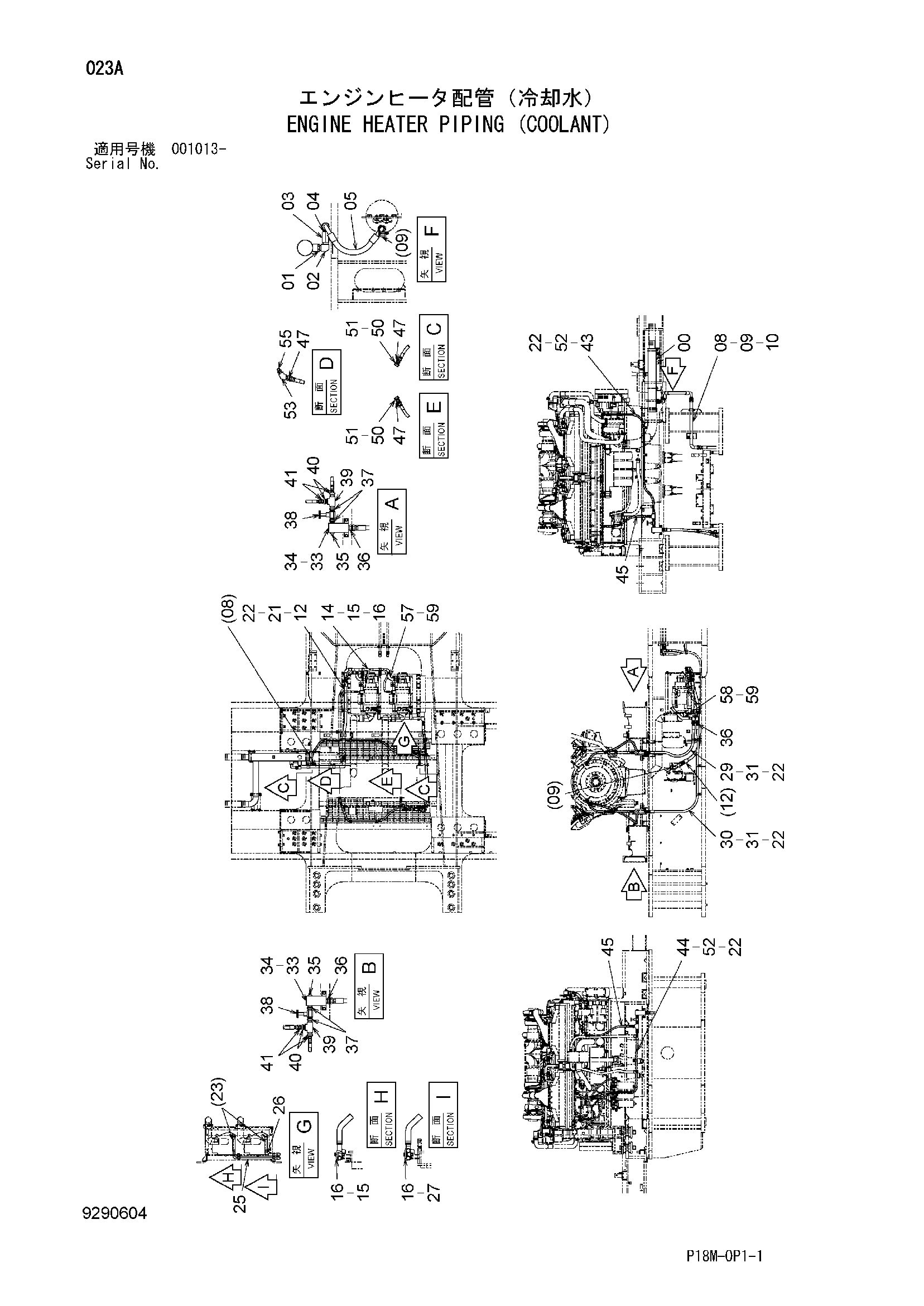

Заводская схема «Двигатель отопитель трубопроводы (коолант)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054971 | Трубка | 1 |
| 01 | 4238881 | Адаптер | 1 |
| 01A | 970860 | Уплотнительное кольцо | 1 |
| 02 | 94-0635 | Угловой штуцер | 1 |
| 03 | 4134334 | Шаровой клапан | 1 |
| 04 | 94-1406 | Угловой штуцер | 1 |
| 05 | 4686947 | Шланг | 1 |
| 08 | 9769559 | Трубка водяной | 1 |
| 09 | 4053698 | Хомут трубки | 2 |
| 10 | J271280 | Болт с шайбой | 2 |
| 10A | J901280 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4616680 | Шланг | 1 |
| 14 | 8113664 | Трубка водяной | 1 |
| 15 | 4053598 | Хомут трубки | 3 |
| 16 | J271270 | Болт с шайбой | 4 |
| 16A | J901270 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 21 | 4190291 | Зажим | 2 |
| 22 | J271025 | Болт с шайбой | 11 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 25 | 9769560 | Трубка водяной | 1 |
| 26 | 9769561 | Трубка водяной | 1 |
| 27 | 4053599 | Хомут трубки | 1 |
| 29 | 4486979 | Шланг | 1 |
| 30 | 4681752 | Шланг | 1 |
| 31 | 4190264 | Зажим | 4 |
| 33 | 8113662 | Блок | 2 |
| 34 | J271020 | Болт с шайбой | 4 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 94-2026 | Пробка | 2 |
| 36 | 94-1305 | Адаптер | 4 |
| 37 | 94-1705 | Адаптер | 4 |
| 38 | 4177416 | Запорный клапан | 2 |
| 39 | 94-0664 | Тройник | 2 |
| 40 | 94-1610 | Переходник | 4 |
| 41 | 94-1303 | Адаптер | 4 |
| 43 | 4684512 | Шланг | 1 |
| 44 | 4684513 | Шланг | 1 |
| 45 | 4684514 | Шланг | 2 |
| 47 | 94-1303 | Адаптер | 4 |
| 50 | 8109231 | Адаптер | 3 |
| 51 | 4664584 | Уплотнительное кольцо | 3 |
| 52 | 4190263 | Зажим | 3 |
| 53 | 4684508 | Адаптер | 1 |
| 53A | 4506416 | Уплотнительное кольцо | 1 |
| 57 | 4689101 | Водяной шланг | 2 |
| 58 | 4689102 | Водяной шланг | 2 |
| 59 | 4296063 | Хомут шланга | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
