Каталог запчастей HITACHI
Реле короб — HITACHI EX3600-6

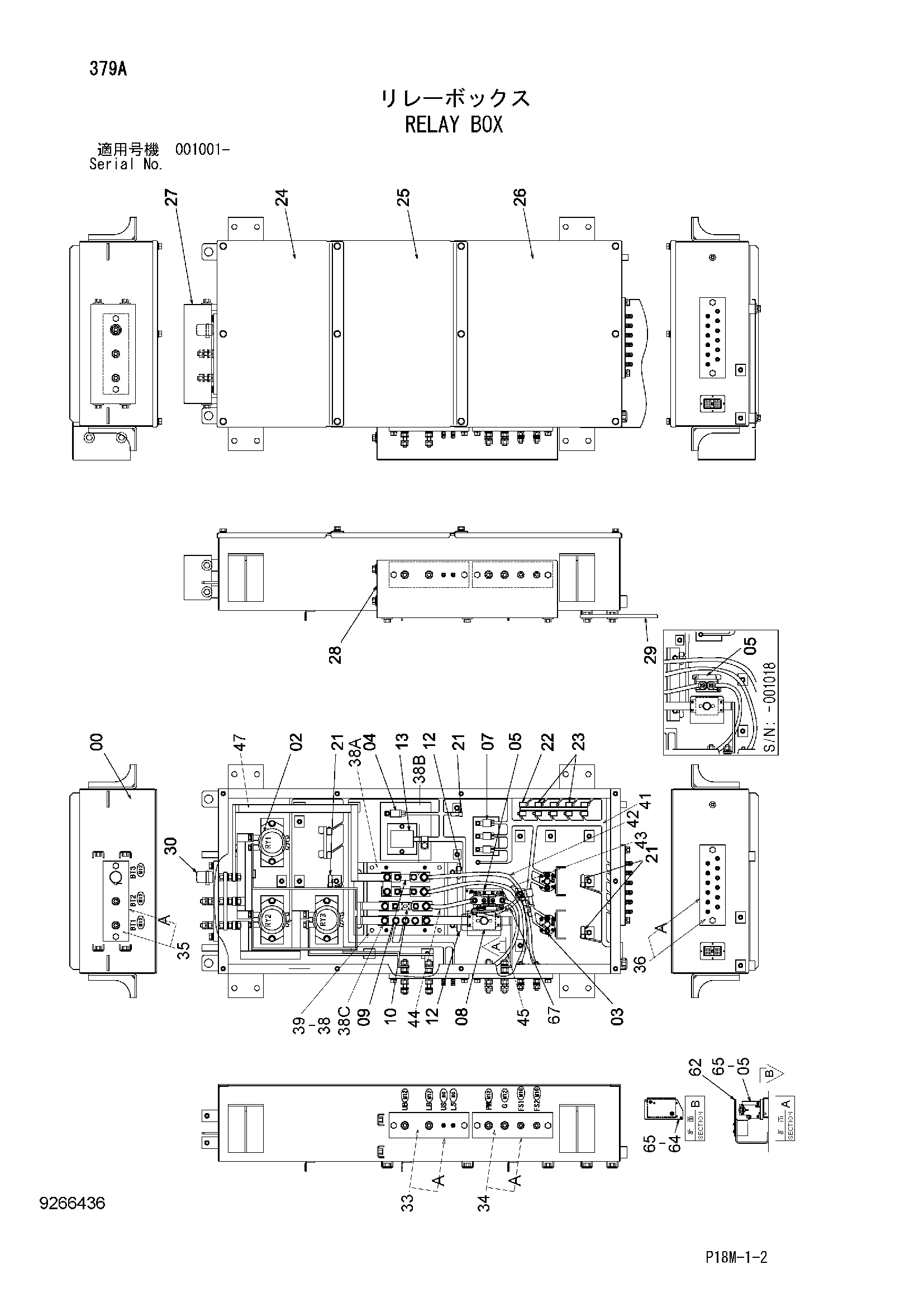

Заводская схема «Реле короб» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4658011 | Короб реле | 1 |
| 02 | 4398041 | Реле аккумулятор | 3 |
| 03 | 4287277 | Реле | 2 |
| 04 | 4275750 | Реле защитный | 1 |
| 05 | 4447056 замена: 4679292 | Реле | 1 |
| 05 | 4679292 | Реле | 1 |
| 07 | 4414207 | Реле | 3 |
| 08 | 4447143 | Гидромолот | 1 |
| 09 | 4447271 | Предохранитель (300A) | 2 |
| 10 | 4474692 | Предохранитель (400A) | 1 |
| 12 | 4339917 | Диод | 2 |
| 13 | 4613384 | Таймер | 1 |
| 21 | 4413141 | Диод | 4 |
| 22 | 4315324 | Фусибле-линк (75A) | 8 |
| 23 | 4315323 | Фусибле-линк (45A) | 2 |
| 24 | 3092757 | Крышка | 1 |
| 25 | 8085075 | Крышка | 1 |
| 26 | 8085076 | Крышка | 1 |
| 27 | 4463038 | Крышка | 1 |
| 28 | 3093499 | Крышка | 1 |
| 29 | 4463037 | Крышка | 1 |
| 30 | 4078070 | Колпачок | 1 |
| 33 | 4701317 | Разъём плата | 1 |
| 33A | 4701287 | Разъём плата | 1 |
| 34 | 4701318 | Разъём плата | 1 |
| 34A | 4701288 | Разъём плата | 1 |
| 35 | 4692211 | Разъём плата | 1 |
| 35A | 4459060 | Разъём плата | 1 |
| 36 | 4703360 | Разъём плата | 1 |
| 36A | 4703335 | Разъём плата | 1 |
| 38 | 4704568 | Клемма | 1 |
| 38A | 2058182 | Держатель предохранитель | 1 |
| 38B | 4456817 | Клемма | 6 |
| 38C | 4704681 | Клемма | 1 |
| 39 | 4704626 | Крышка | 1 |
| 41 | 4703447 | Жгут проводов | 1 |
| 42 | 4704673 | Жгут проводов | 1 |
| 43 | 4704674 | Жгут проводов | 1 |
| 44 | 4704675 | Жгут проводов | 1 |
| 45 | 4704467 | Жгут проводов | 1 |
| 47 | 4704646 | Штанга | 1 |
| 62 | 4679344 | Пластина | 1 |
| 64 | 4679259 | Пластина | 1 |
| 65 | J460516 | Винт с шайбой | 5 |
| 67 | 4675961 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
