Поручень (двигатель) — HITACHI EX3600-6

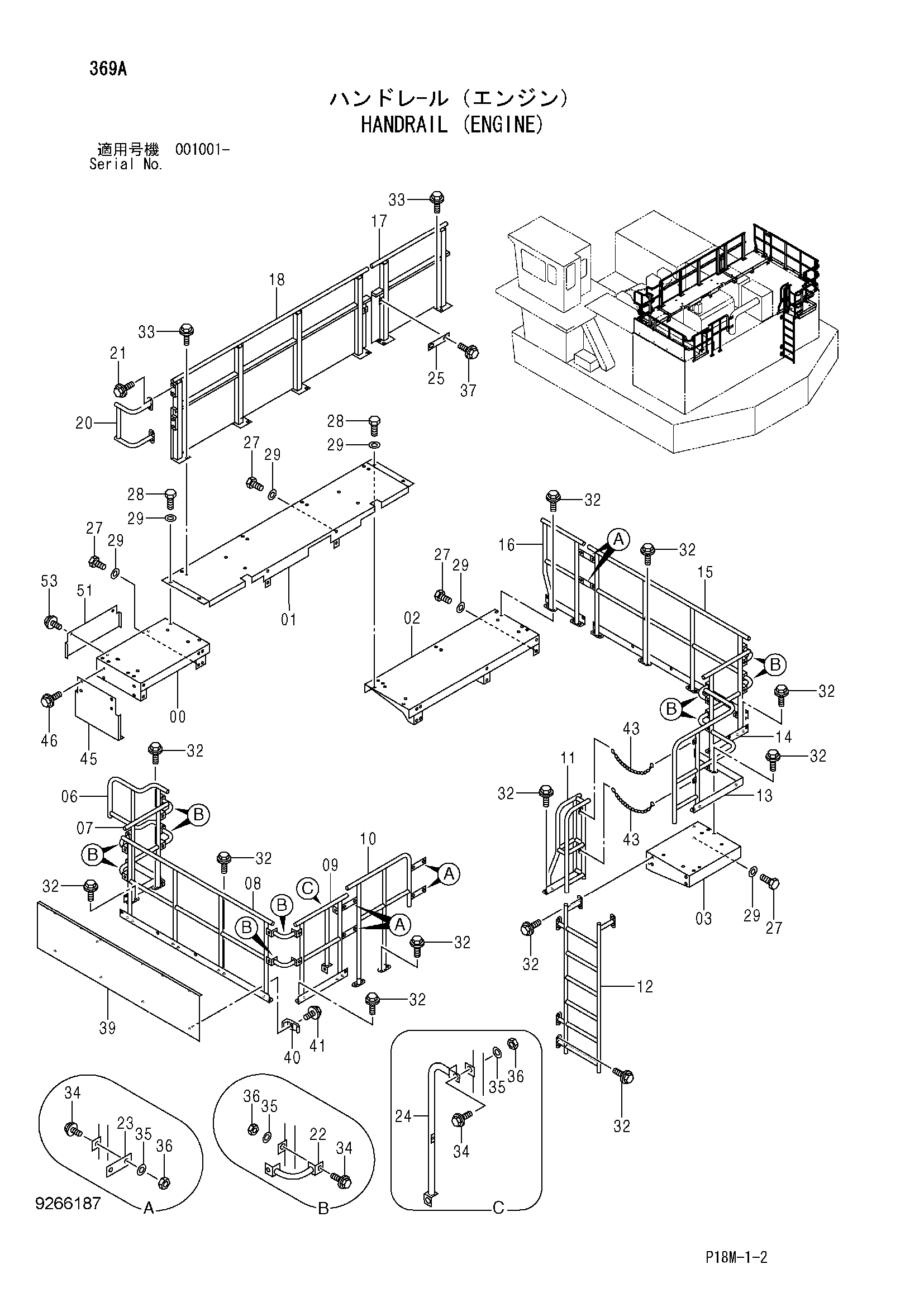

Заводская схема «Поручень (двигатель)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051096 | Крыло | 1 |
| 01 | 6023666 | Крыло | 1 |
| 02 | 7048174 | Крыло | 1 |
| 03 | 7048191 | Крыло | 1 |
| 06 | 8105817 | Поручень | 1 |
| 07 | 8105816 | Поручень | 1 |
| 08 | 7048220 | Поручень | 1 |
| 09 | 8105820 | Поручень | 1 |
| 10 | 8105822 | Поручень | 1 |
| 11 | 7051103 | Поручень | 1 |
| 12 | 7048254 | Поручень | 1 |
| 13 | 7048233 | Поручень | 1 |
| 14 | 8100255 | Поручень | 1 |
| 15 | 7048232 | Поручень | 1 |
| 16 | 8100257 | Поручень | 1 |
| 17 | 7048255 | Защитный кожух | 1 |
| 18 | 7048256 | Защитный кожух | 1 |
| 20 | 8106242 | Рукоятка | 1 |
| 21 | J271235 | Болт с шайбой | 4 |
| 21A | J901235 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | 9744447 | Трубка | 10 |
| 23 | 4389687 | Пластина | 6 |
| 24 | 9744411 | Трубка | 1 |
| 25 | 4614231 | Пластина | 1 |
| 27 | J931645 | Болт | 22 |
| 28 | J931640 | Болт | 4 |
| 29 | J222016 | Шайба | 26 |
| 32 | J271240 | Болт с шайбой | 58 |
| 32A | J901240 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | J271235 | Болт с шайбой | 12 |
| 33A | J901235 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | J281235 | Болт с шайбой | 34 |
| 34A | J901235 | Болт | 1 |
| 34B | 4249324 | Шайба | 1 |
| 35 | 4249324 | Шайба | 34 |
| 36 | J950012 | Гайка | 34 |
| 37 | J281235 | Болт с шайбой | 2 |
| 37A | J901235 | Болт | 1 |
| 37B | 4249324 | Шайба | 1 |
| 39 | 8100229 | Крышка | 1 |
| 40 | 4053598 | Хомут трубки | 8 |
| 41 | J271270 | Болт с шайбой | 8 |
| 41A | J901270 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 43 | 4460566 | Цепь | 2 |
| 45 | 3108449 | Крышка | 1 |
| 46 | J271030 | Болт с шайбой | 4 |
| 46A | J901030 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 51 | 3112135 | Крышка | 1 |
| 53 | J281025 | Болт с шайбой | 2 |
| 53A | J901025 | Болт | 1 |
| 53B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
