Топливный бак (1) — HITACHI EX3600-6

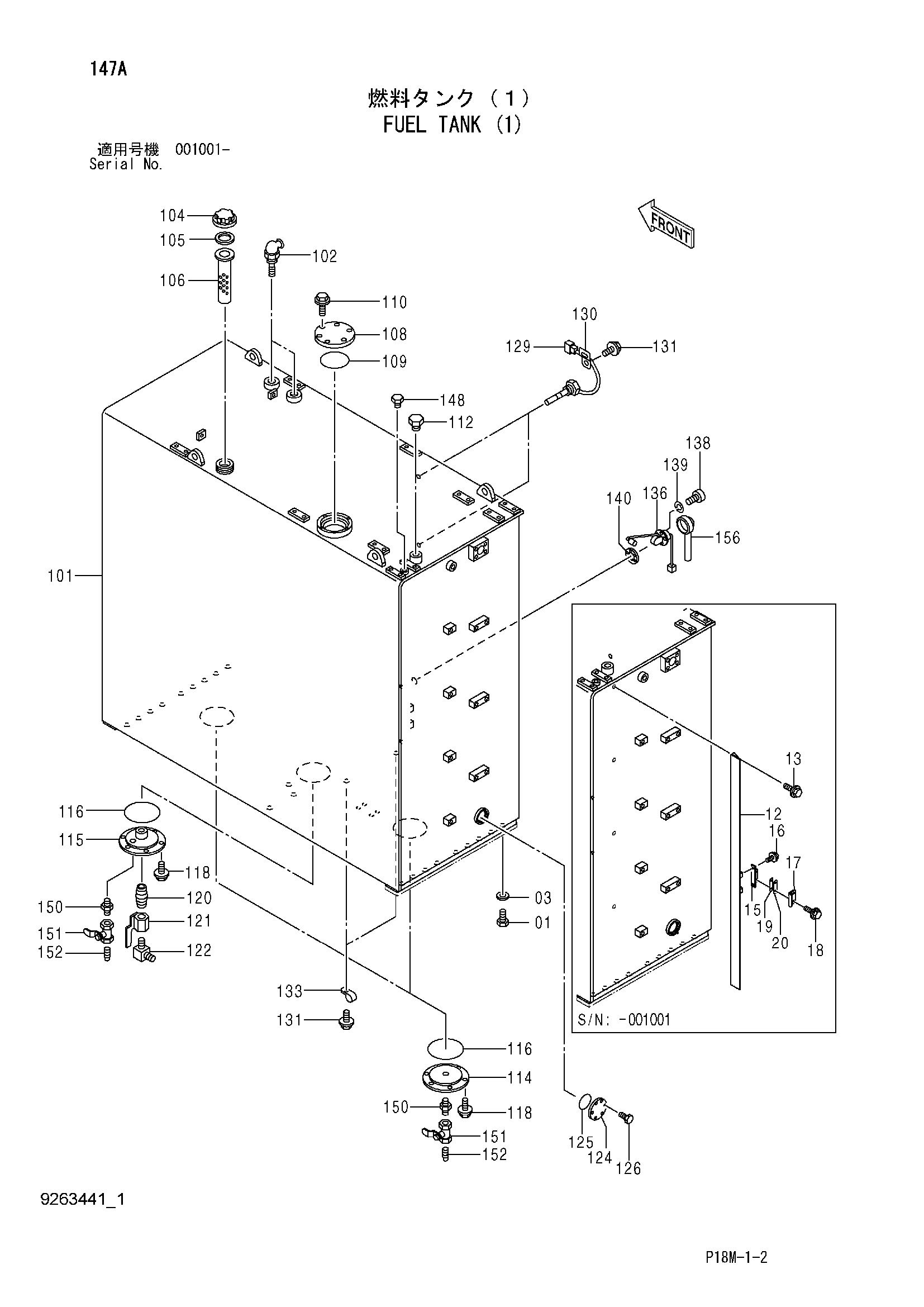

Заводская схема «Топливный бак (1)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J833370 | Болт | 18 |
| 03 | 4083438 | Шайба | 18 |
| 12 | 8106316 | Крышка | 1 |
| 13 | J271025 | Болт с шайбой | 4 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 9764679 | Кронштейн | 1 |
| 16 | J260816 | Болт с шайбой | 2 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | 4639521 | Ограничитель | 1 |
| 18 | J260830 | Болт с шайбой | 2 |
| 18A | J900830 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | 4639523 | Регулировочная шайба 1.6mm | 3 |
| 20 | 4639524 | Регулировочная шайба 3.2mm | 1 |
| 101 | 5010749 | Топливный бак | 1 |
| 102 | 4670707 | Сапун | 2 |
| 104 | 3108295 | Колпачок | 1 |
| 105 | 4031285 | Манжета резиновый | 1 |
| 106 | 4188368 | Сетчатый фильтр | 1 |
| 108 | 4346695 | Крышка | 1 |
| 109 | A810165 | Уплотнительное кольцо | 1 |
| 110 | J271025 | Болт с шайбой | 6 |
| 110A | J901025 | Болт | 1 |
| 110B | J222010 | Шайба | 1 |
| 112 | 4154694 | Пробка | 1 |
| 112A | 4037888 | Уплотнительное кольцо | 1 |
| 114 | 4390046 | Крышка | 2 |
| 115 | 9754298 | Крышка | 1 |
| 116 | A810220 | Уплотнительное кольцо | 3 |
| 118 | J271230 | Болт с шайбой | 18 |
| 118A | J901230 | Болт | 1 |
| 118B | J222012 | Шайба | 1 |
| 120 | 94-1707 | Адаптер | 1 |
| 121 | 4393020 | Шаровой клапан | 1 |
| 122 | 94-1407 | Угловой штуцер | 1 |
| 124 | 4652689 | Крышка | 1 |
| 125 | 4625276 | Уплотнительное кольцо | 1 |
| 126 | J260620 | Болт с шайбой | 6 |
| 126A | J900620 | Болт | 1 |
| 126B | A590106 | Плоская шайба | 1 |
| 129 | 4623860 | Выключатель уровень | 2 |
| 130 | 4448037 | Кронштейн | 2 |
| 131 | J271025 | Болт с шайбой | 14 |
| 131A | J901025 | Болт | 1 |
| 131B | J222010 | Шайба | 1 |
| 133 | 4190261 | Зажим | 12 |
| 136 | 4192881 замена: 4664585 | Поплавок | 1 |
| 136 | 4664585 | Поплавок | 1 |
| 138 | M430510 | Винт | 5 |
| 139 | A590905 | Пружинная шайба | 5 |
| 140 | 4269607 | Манжета | 1 |
| 148 | A885003 | Пробка | 1 |
| 148A | 4509180 | Уплотнительное кольцо | 1 |
| 150 | 94-1702 | Адаптер | 3 |
| 151 | 4209782 | Шаровой клапан | 3 |
| 152 | 94-2023 | Пробка | 3 |
| 156 | 4207240 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
