Трубопроводы системы смазки (стрела)<погрузчик> — HITACHI EX3600-6

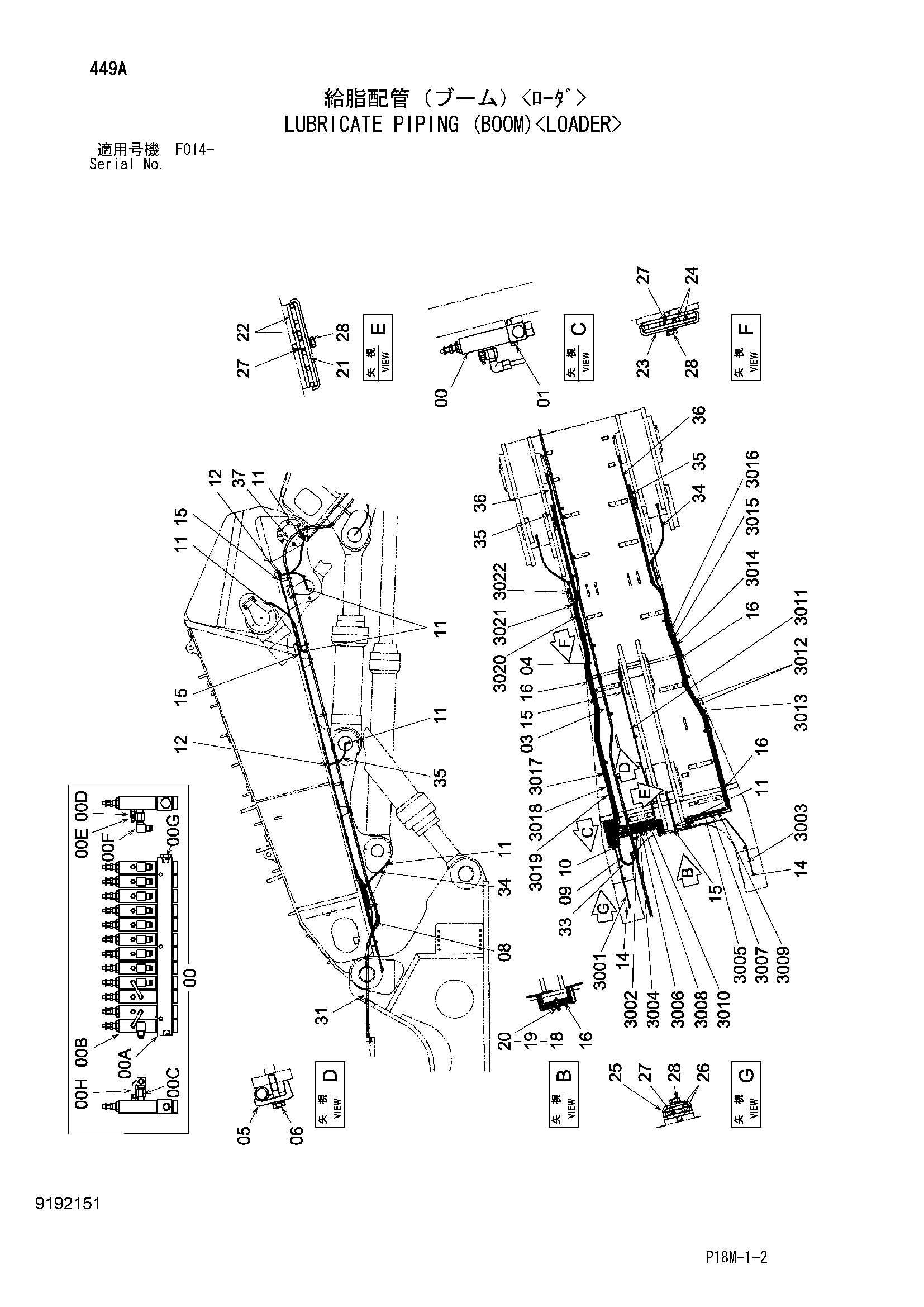

Заводская схема «Трубопроводы системы смазки (стрела)<погрузчик>» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4606611 | Клапан | 1 |
| 00B | 4182051 | Клапан | 12 |
| 00C | 4253567 | Адаптер | 10 |
| 00D | 4191349 | Адаптер | 10 |
| 00E | J75481 | Пресс-маслёнка | 10 |
| 00F | 4097666 | Угловой штуцер | 10 |
| 00G | A885003 | Пробка | 1 |
| 00G1 | 4509180 | Уплотнительное кольцо | 1 |
| 00H | 4372000 | Трубка | 2 |
| 01 | J260845 | Болт с шайбой | 3 |
| 01A | J900845 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 8080794 | Трубка | 1 |
| 04 | 8080795 | Трубка | 1 |
| 05 | 4053595 | Хомут трубки | 6 |
| 06 | J271255 | Болт с шайбой | 6 |
| 06A | J901255 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 94-1504 | Угловой штуцер | 1 |
| 09 | 4207744 | Угловой штуцер | 1 |
| 10 | A852133 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4154656 | Угловой штуцер | 11 |
| 12 | 4154651 | Адаптер | 3 |
| 13 | 4154655 | Угловой штуцер | 2 |
| 14 | 4097666 | Угловой штуцер | 2 |
| 15 | 4360981 | Штуцер трубки | 8 |
| 16 | 4099282 | Адаптер | 13 |
| 18 | 9745095 | Хомут | 1 |
| 19 | 4344541 | Резиновая прокладка | 1 |
| 20 | J271040 | Болт с шайбой | 2 |
| 20A | J901040 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4358669 | Хомут | 1 |
| 22 | 4358673 | Резиновая прокладка | 2 |
| 23 | 4302749 | Хомут | 7 |
| 24 | 4273721 | Резиновая прокладка | 14 |
| 25 | 4302748 | Хомут | 7 |
| 26 | 4269657 | Резиновая прокладка | 14 |
| 27 | 4302747 | Проставка | 15 |
| 28 | J271035 | Болт с шайбой | 15 |
| 28A | J901035 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 3001 | 4607517 | Трубка | 1 |
| 3002 | 4607518 | Трубка | 1 |
| 3003 | 4607519 | Трубка | 1 |
| 3004 | 4607520 | Трубка | 1 |
| 3005 | 4607521 | Трубка | 1 |
| 3006 | 4607522 | Трубка | 1 |
| 3007 | 4607523 | Трубка | 1 |
| 3008 | 4607524 | Трубка | 1 |
| 3009 | 4607525 | Трубка | 1 |
| 3010 | 4607526 | Трубка | 1 |
| 3011 | 3099770 | Трубка | 1 |
| 3012 | 3099771 | Трубка | 2 |
| 3013 | 3099772 | Трубка | 1 |
| 3014 | 4607527 | Трубка | 1 |
| 3015 | 4607528 | Трубка | 1 |
| 3016 | 4607529 | Трубка | 1 |
| 3017 | 3099773 | Трубка | 1 |
| 3018 | 3099774 | Трубка | 1 |
| 3019 | 3099775 | Трубка | 1 |
| 3020 | 4607530 | Трубка | 1 |
| 3021 | 4607531 | Трубка | 1 |
| 3022 | 4607532 | Трубка | 1 |
| 31 | 4463681 | Шланг | 1 |
| 33 | 4305224 | Шланг | 1 |
| 34 | 4294975 | Шланг | 3 |
| 35 | 4226311 | Шланг | 3 |
| 36 | 4368416 | Шланг | 2 |
| 37 | 4358923 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
