Радиатор схуттер — HITACHI EX3600-6

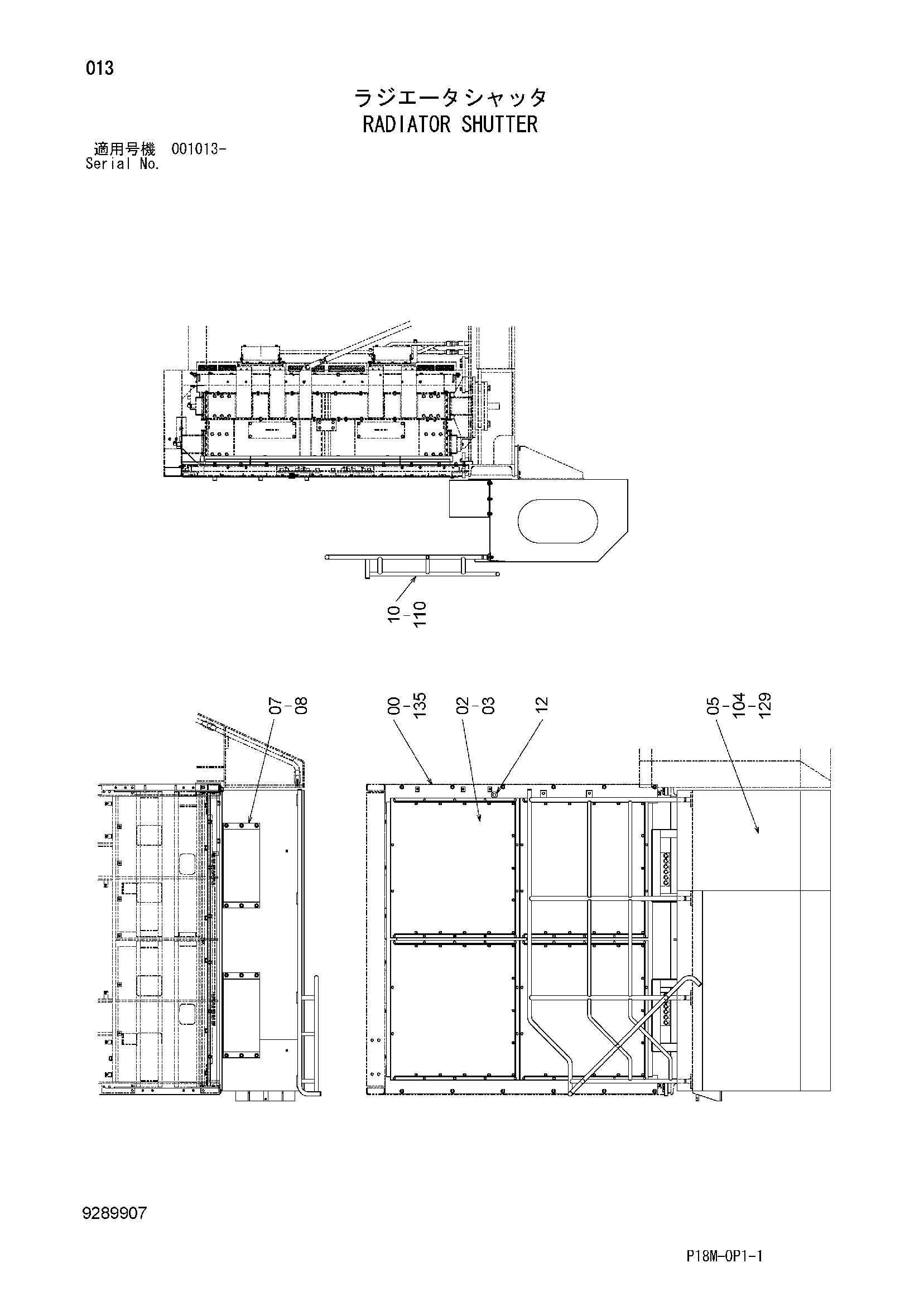

Заводская схема «Радиатор схуттер» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026165 | Решётка | 1 |
| 02 | 4682465 | Схуттер | 4 |
| 03 | J271030 | Болт с шайбой | 56 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 5011882 | Крыло | 1 |
| 07 | 8112922 | Ступень | 2 |
| 08 | J281230 | Болт с шайбой | 12 |
| 08A | J901230 | Болт | 1 |
| 08B | 4249324 | Шайба | 1 |
| 10 | 7054683 | Поручень | 1 |
| 12 | 4279256 | Резиновая втулка | 1 |
| 104 | J901640 | Болт | 7 |
| 110 | J271245 | Болт с шайбой | 8 |
| 110A | J901245 | Болт | 1 |
| 110B | J222012 | Шайба | 1 |
| 129 | 4087197 | Шайба | 7 |
| 135 | J281030 | Болт с шайбой | 12 |
| 135A | J901030 | Болт | 1 |
| 135B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
