Двигатель отопитель (двигатель масляный) — HITACHI EX3600-6

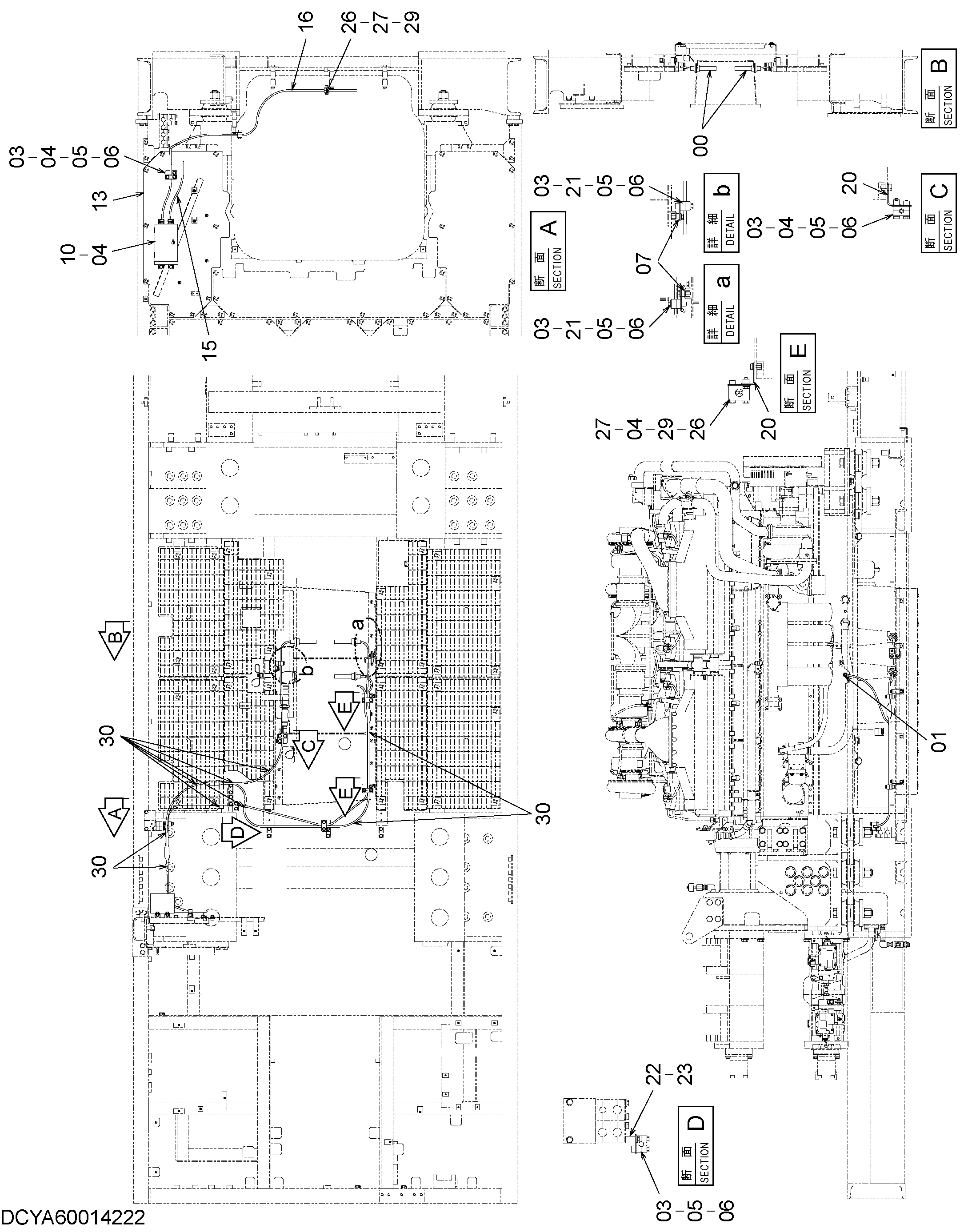

Заводская схема «Двигатель отопитель (двигатель масляный)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00015970 | Отопитель | 3 |
| 01 | YA00015972 | Термостат | 1 |
| 03 | 9768861 | Кронштейн | 5 |
| 04 | J271025 | Болт с шайбой | 8 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J281055 | Болт с шайбой | 10 |
| 05A | J901055 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 06 | 4637938 | Хомут | 5 |
| 07 | 4435575 | Проставка | 2 |
| 10 | YA00019735 | Короб выключатель | 1 |
| 13 | YA40012884 | Крышка | 1 |
| 15 | YA00020200 | Жгут проводов | 1 |
| 16 | YA60017936 | Жгут проводов | 1 |
| 20 | 9764345 | Кронштейн | 3 |
| 21 | J271035 | Болт с шайбой | 2 |
| 21A | J901035 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J901011 | Болт | 1 |
| 23 | 4382432 | Проставка | 1 |
| 26 | 4454818 | Хомут | 3 |
| 27 | 9766912 | Кронштейн | 3 |
| 29 | J281070 | Болт с шайбой | 6 |
| 29A | J901070 | Болт | 1 |
| 29B | 4486055 | Шайба | 1 |
| 30 | 4055312 | Ленточный зажим | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
