Трубопроводы системы смазки (правый) — HITACHI EX3600-6

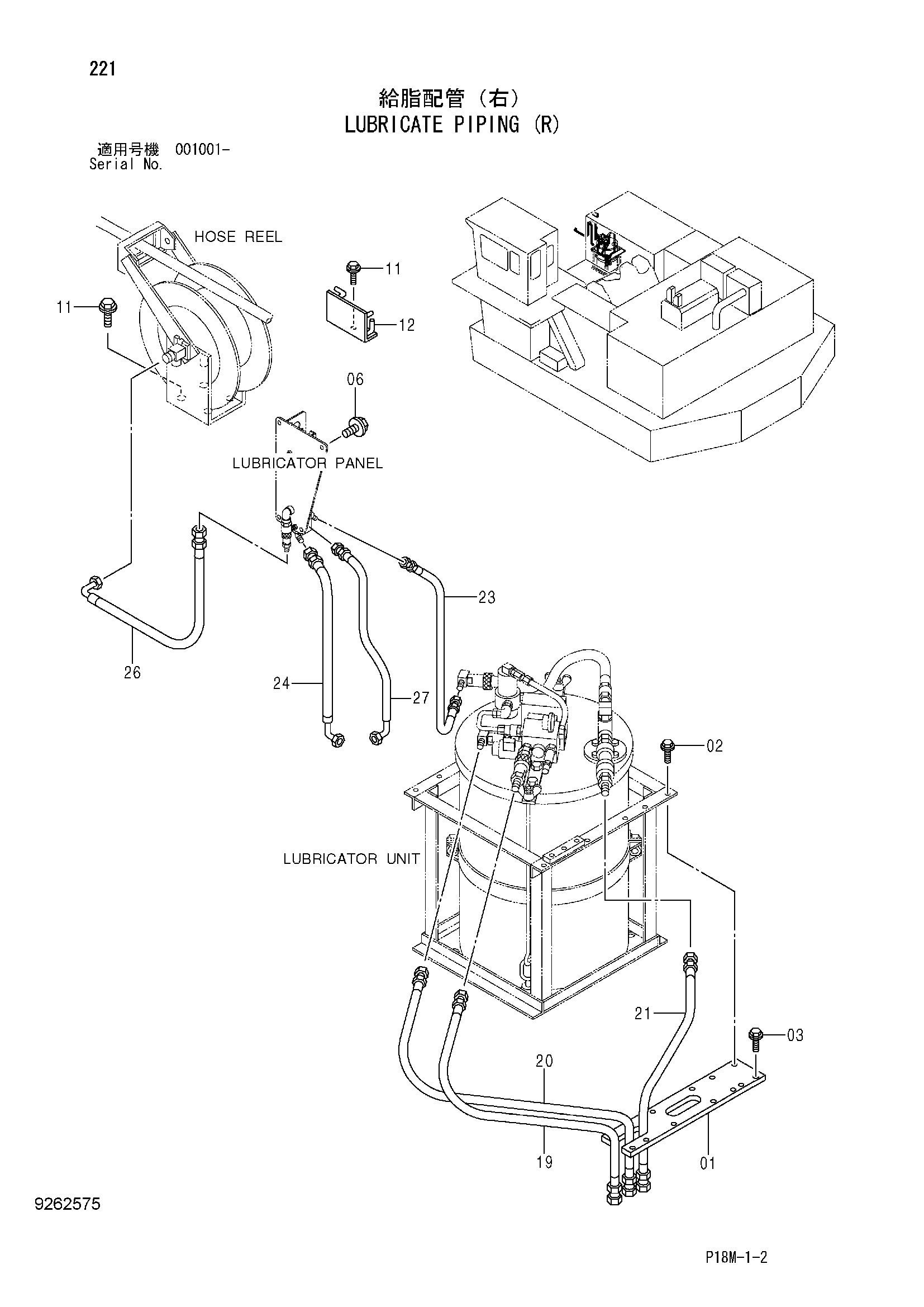

Заводская схема «Трубопроводы системы смазки (правый)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4433367 | Седло винта | 1 |
| 02 | J281230 | Болт с шайбой | 8 |
| 02A | J901230 | Болт | 1 |
| 02B | 4249324 | Шайба | 1 |
| 03 | J281250 | Болт с шайбой | 4 |
| 03A | J901250 | Болт | 1 |
| 03B | 4249324 | Шайба | 1 |
| 06 | J281230 | Болт с шайбой | 4 |
| 06A | J901230 | Болт | 1 |
| 06B | 4249324 | Шайба | 1 |
| 11 | J271025 | Болт с шайбой | 6 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 8082757 | Кронштейн | 1 |
| 19 | 4269797 | Шланг | 1 |
| 20 | 4269799 | Шланг | 1 |
| 21 | 4636853 | Шланг | 1 |
| 23 | 4356388 | Шланг | 1 |
| 24 | 4443719 | Шланг | 1 |
| 26 | 4312663 | Шланг | 1 |
| 27 | 4438600 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
