Подогрев щиток (2) — HITACHI EX3600-6

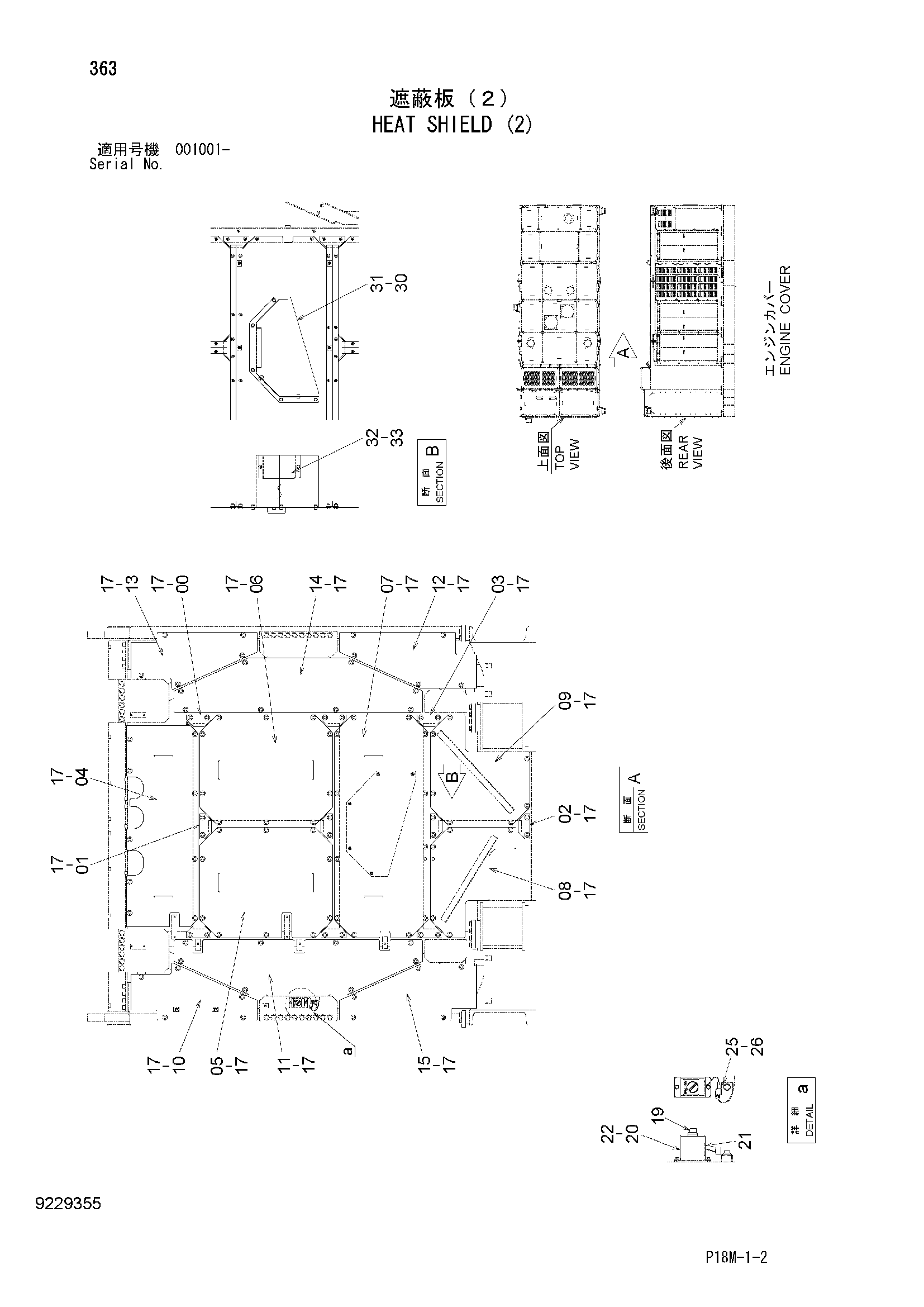

Заводская схема «Подогрев щиток (2)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766358 | Кронштейн | 2 |
| 01 | 9766357 | Кронштейн | 1 |
| 02 | 9766356 | Кронштейн | 1 |
| 03 | 8114199 | Кронштейн | 1 |
| 04 | 8105697 | Крышка | 1 |
| 05 | 9766370 | Крышка | 1 |
| 06 | 9766371 | Крышка | 1 |
| 07 | 8108985 | Крышка | 1 |
| 08 | 8105706 | Крышка | 1 |
| 09 | 8105707 | Крышка | 1 |
| 10 | 8107775 | Крышка | 1 |
| 11 | 3108341 | Крышка | 1 |
| 12 | 4657064 | Крышка | 1 |
| 13 | 4657062 | Крышка | 1 |
| 14 | 4657066 | Крышка | 1 |
| 15 | 4657063 | Крышка | 1 |
| 17 | J281030 | Болт с шайбой | 109 |
| 17A | J901030 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 19 | 4463400 | Выключатель | 1 |
| 20 | 8084824 | Короб выключатель | 1 |
| 21 | 4159363 | Резиновая втулка | 1 |
| 22 | J260610 | Болт с шайбой | 2 |
| 22A | J900610 | Болт | 1 |
| 22B | A590106 | Плоская шайба | 1 |
| 25 | 4257159 | Кронштейн | 1 |
| 26 | J271025 | Болт с шайбой | 1 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 30 | J271025 | Болт с шайбой | 5 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 7053616 | Крышка | 1 |
| 32 | 3111020 | Крышка | 1 |
| 33 | J271020 | Болт с шайбой | 2 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
