Насос миссион — HITACHI EX3600-6

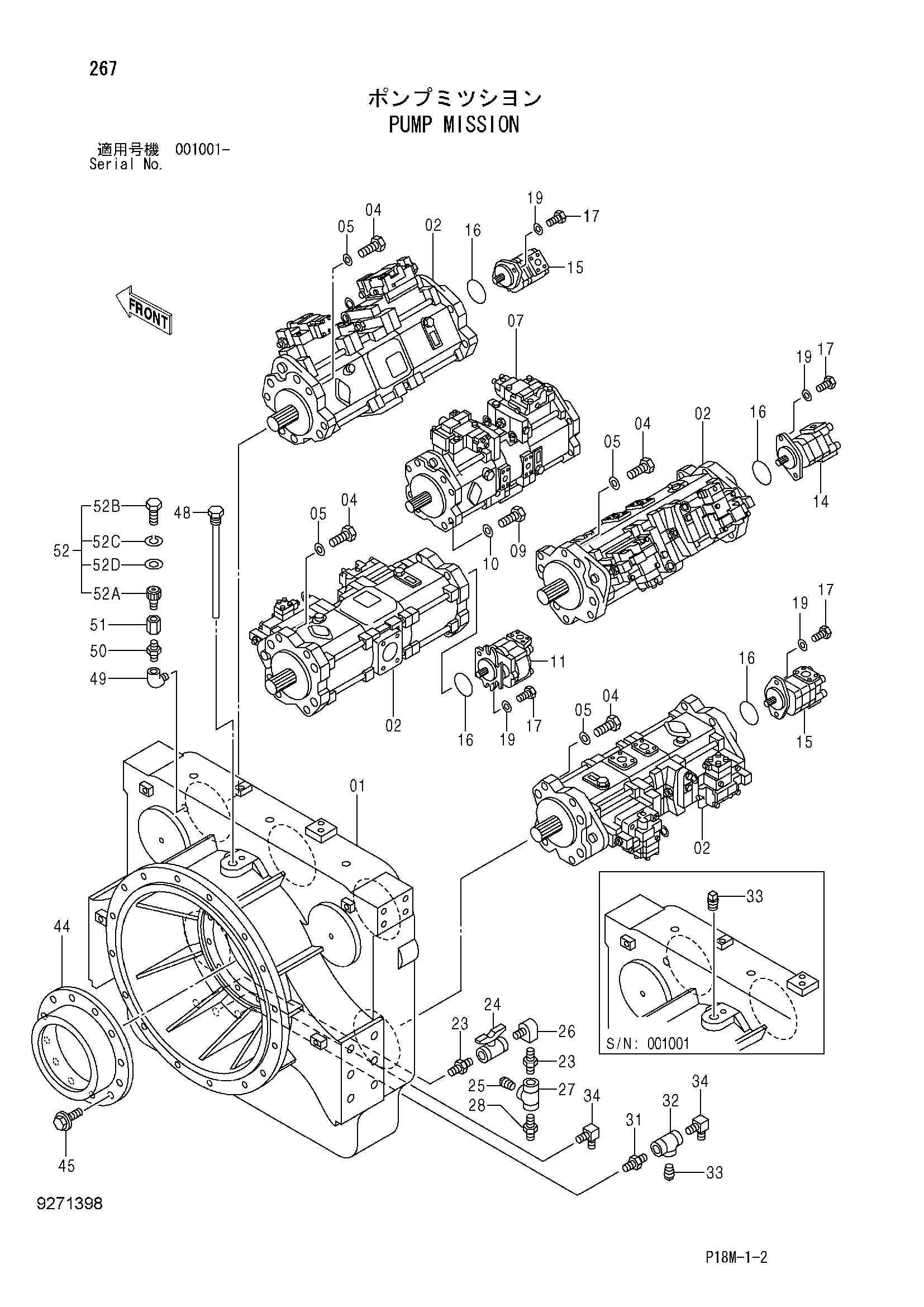

Заводская схема «Насос миссион» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4624104 замена: 4689080 | Поршневой насос | 4 |
| 02 | 4689080 | Поршневой насос | 4 |
| 04 | J932400 | Болт | 16 |
| 05 | J222024 | Шайба | 16 |
| 07 | 4626859 замена: 4689081 | Поршневой насос | 1 |
| 07 | 4689081 | Поршневой насос | 1 |
| 09 | J932080 | Болт | 4 |
| 10 | J222020 | Шайба | 4 |
| 11 | 4422386 | Шестерённый насос | 1 |
| 14 | 4428612 | Шестерённый насос | 1 |
| 15 | 4428614 | Шестерённый насос | 2 |
| 16 | A810105 | Уплотнительное кольцо | 4 |
| 17 | J901445 | Болт | 8 |
| 19 | J222014 | Шайба | 8 |
| 23 | 94-1704 | Адаптер | 2 |
| 24 | 4203434 | Шаровой клапан | 1 |
| 25 | 94-2025 | Пробка | 1 |
| 26 | 94-0633 | Угловой штуцер | 1 |
| 27 | 94-0663 | Тройник | 1 |
| 28 | 4221278 | Адаптер | 1 |
| 31 | 94-1705 | Адаптер | 1 |
| 32 | 94-0664 | Тройник | 1 |
| 33 | 94-2026 | Пробка | 2 |
| 33 | 94-2026 | Пробка | 1 |
| 34 | 94-1405 | Угловой штуцер | 2 |
| 44 | 8105662 | Крышка | 1 |
| 45 | J271245 | Болт с шайбой | 6 |
| 45A | J901245 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 48 | 9754170 | Трубка | 1 |
| 49 | 94-0633 | Угловой штуцер | 1 |
| 50 | 94-1704 | Адаптер | 1 |
| 51 | 94-0689 | Переходник | 1 |
| 52 | 4351039 | Сапун | 1 |
| 52A | 4211473 | Элемент | 1 |
| 52B | J900610 | Болт | 1 |
| 52C | A590906 | Пружинная шайба | 1 |
| 52D | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
