Подогрев щиток (1) — HITACHI EX3600-6

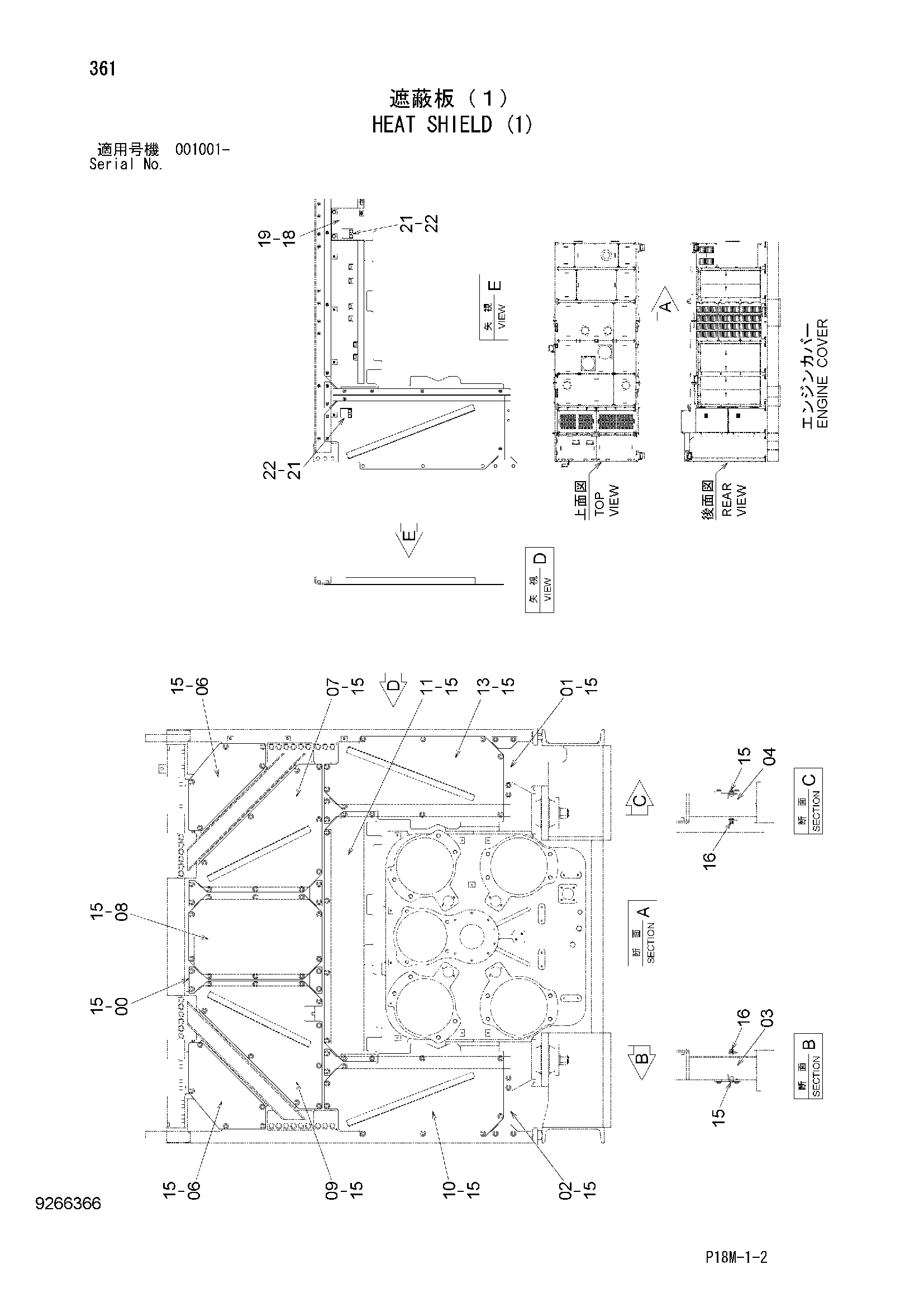

Заводская схема «Подогрев щиток (1)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9764155 | Кронштейн | 2 |
| 01 | 8100128 | Кронштейн | 1 |
| 02 | 8100130 | Кронштейн | 1 |
| 03 | 9765767 | Кронштейн | 1 |
| 04 | 9765766 | Кронштейн | 1 |
| 06 | 4634157 | Крышка | 2 |
| 07 | 8100113 | Крышка | 1 |
| 08 | 4634169 | Крышка | 1 |
| 09 | 8100114 | Крышка | 1 |
| 10 | 8100117 | Крышка | 1 |
| 11 | 8111749 | Крышка | 1 |
| 13 | 8100116 | Крышка | 1 |
| 15 | J281030 | Болт с шайбой | 85 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 16 | J281025 | Болт с шайбой | 4 |
| 16A | J901025 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 18 | 9766491 | Кронштейн | 1 |
| 19 | J271025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4623950 | Кронштейн | 2 |
| 22 | J271020 | Болт с шайбой | 4 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
