Сиденье — HITACHI EX3600-6

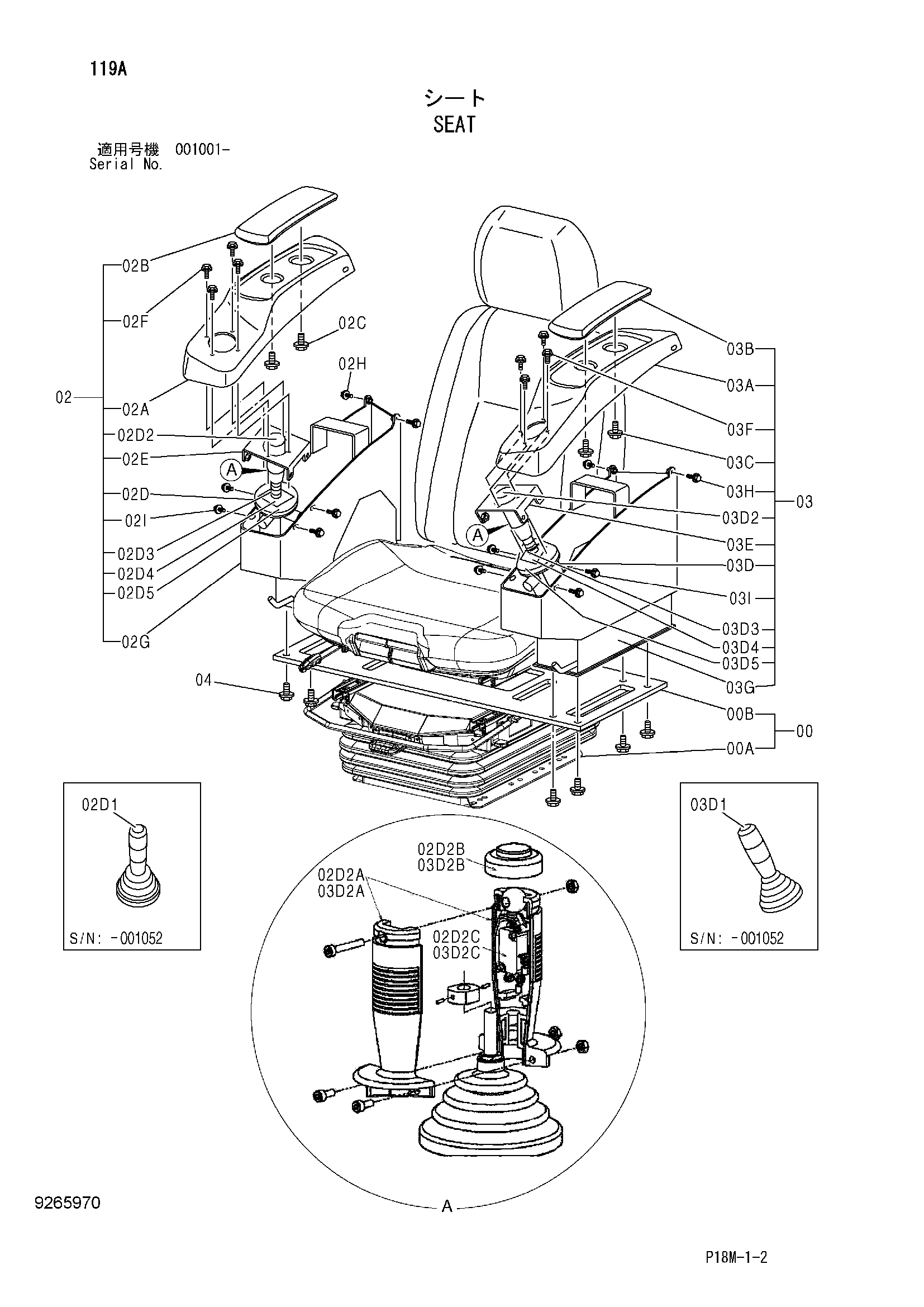

Заводская схема «Сиденье» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9265971 | Сиденье оператор | 1 |
| 00A | 4640382 | Сиденье оператор | 1 |
| 00B | 8097780 | Пластина | 1 |
| 02 | 9265972 | Стойка (правый) | 1 |
| 02A | 4640373 | Крышка | 1 |
| 02B | 4640375 | Опора рукоять | 1 |
| 02C | J260820 | Болт с шайбой | 2 |
| 02C1 | J900820 | Болт | 1 |
| 02C2 | A590108 | Плоская шайба | 1 |
| 02D | 4621593 замена: 4686862 | Контроллер | 1 |
| 02D | 4686862 | Контроллер | 1 |
| 02D1 | 4677068 замена: 4686874 | Выключатель | 1 |
| 02D2 | 4686874 | Рукоятка | 1 |
| 02D2A | 4688617 | Рукоятка | 1 |
| 02D2B | 4688618 | Колпачок | 1 |
| 02D2C | 4688619 | Выключатель | 1 |
| 02D3 | 4701119 | Пружина | 1 |
| 02D4 | 4701138 | Пластина | 1 |
| 02D5 | 4688620 | Резиновая прокладка | 1 |
| 02E | 4631531 | Кронштейн | 1 |
| 02F | J460320 | Винт с шайбой | 4 |
| 02G | 4640376 | Стойка боковой | 1 |
| 02H | J650614 | Винт | 2 |
| 02I | J680614 | Винт с шайбой | 4 |
| 03 | 9265973 | Стойка (левый) | 1 |
| 03A | 4640374 | Крышка | 1 |
| 03B | 4640375 | Опора рукоять | 1 |
| 03C | J260820 | Болт с шайбой | 2 |
| 03C1 | J900820 | Болт | 1 |
| 03C2 | A590108 | Плоская шайба | 1 |
| 03D | 4621593 замена: 4686862 | Контроллер | 1 |
| 03D | 4686862 | Контроллер | 1 |
| 03D1 | 4677068 замена: 4686874 | Выключатель | 1 |
| 03D2 | 4686874 | Рукоятка | 1 |
| 03D2A | 4688617 | Рукоятка | 1 |
| 03D2B | 4688618 | Колпачок | 1 |
| 03D2C | 4688619 | Выключатель | 1 |
| 03D3 | 4701119 | Пружина | 1 |
| 03D4 | 4701138 | Пластина | 1 |
| 03D5 | 4688620 | Резиновая прокладка | 1 |
| 03E | 4631532 | Кронштейн | 1 |
| 03F | J460320 | Винт с шайбой | 4 |
| 03G | 4640377 | Стойка боковой | 1 |
| 03H | J650614 | Винт | 2 |
| 03I | J680614 | Винт с шайбой | 4 |
| 04 | J260820 | Болт с шайбой | 8 |
| 04A | J900820 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
