Ход трансмиссия защита — HITACHI EX3600-6

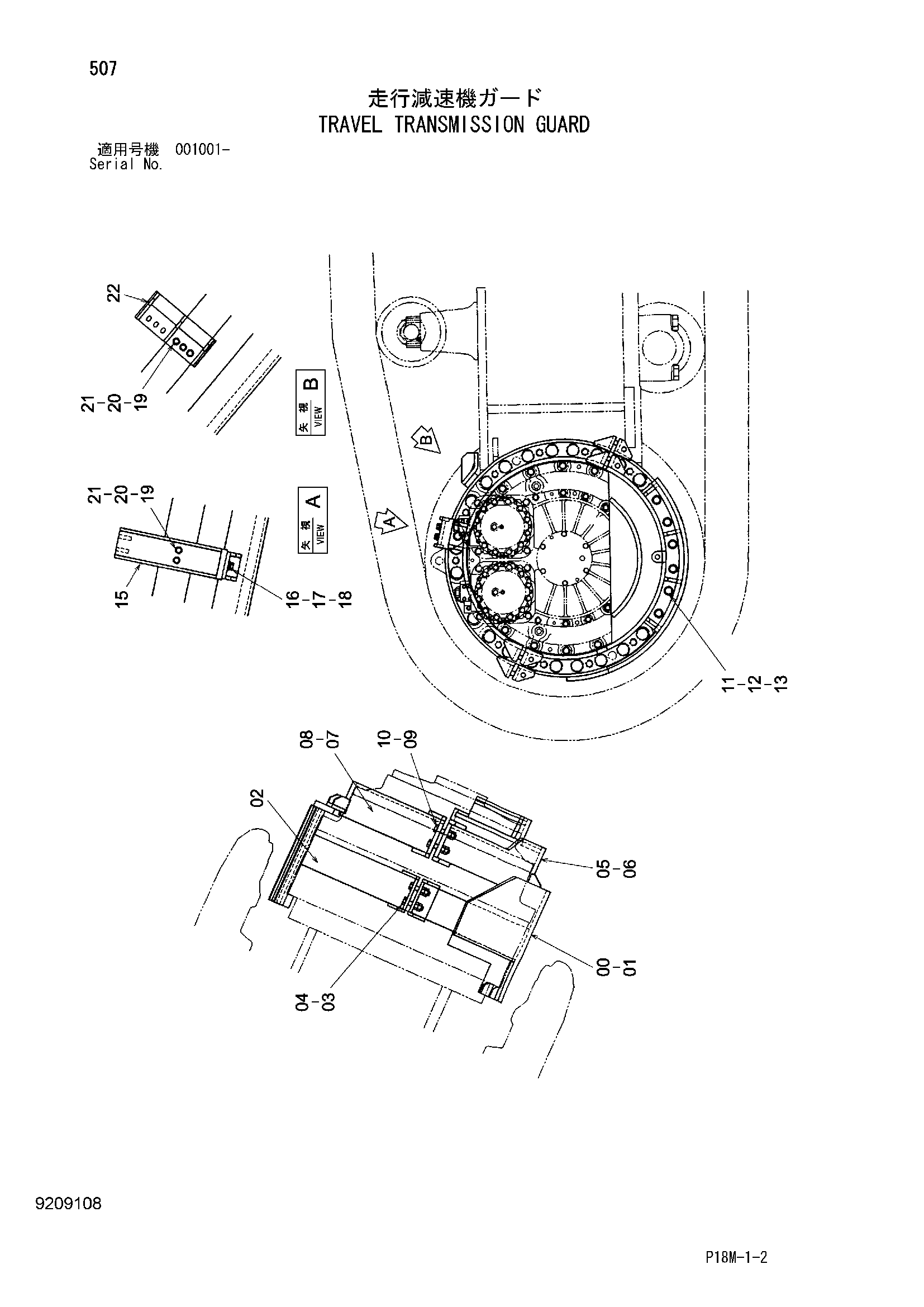

Заводская схема «Ход трансмиссия защита» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7041622 | Защитный кожух | 1 |
| 01 | 7041623 | Защитный кожух | 1 |
| 02 | 8086618 | Лента | 2 |
| 03 | M262400 | Болт | 8 |
| 04 | J951024 | Гайка | 16 |
| 05 | 7041620 | Защитный кожух | 1 |
| 06 | 7041621 | Защитный кожух | 1 |
| 07 | 8086616 | Лента | 1 |
| 08 | 8086617 | Лента | 1 |
| 09 | M262411 | Болт | 8 |
| 10 | J951024 | Гайка | 16 |
| 11 | J922470 | Болт | 12 |
| 12 | A590924 | Пружинная шайба | 12 |
| 13 | J222024 | Шайба | 12 |
| 15 | 8086619 | Ограничитель | 2 |
| 16 | J922465 | Болт | 2 |
| 17 | A590924 | Пружинная шайба | 2 |
| 18 | J222024 | Шайба | 2 |
| 19 | J921850 | Болт | 10 |
| 20 | A590918 | Пружинная шайба | 10 |
| 21 | J222018 | Шайба | 10 |
| 22 | 8080534 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
