Обратные трубопроводы (гидрораспределитель) — HITACHI EX3600-6

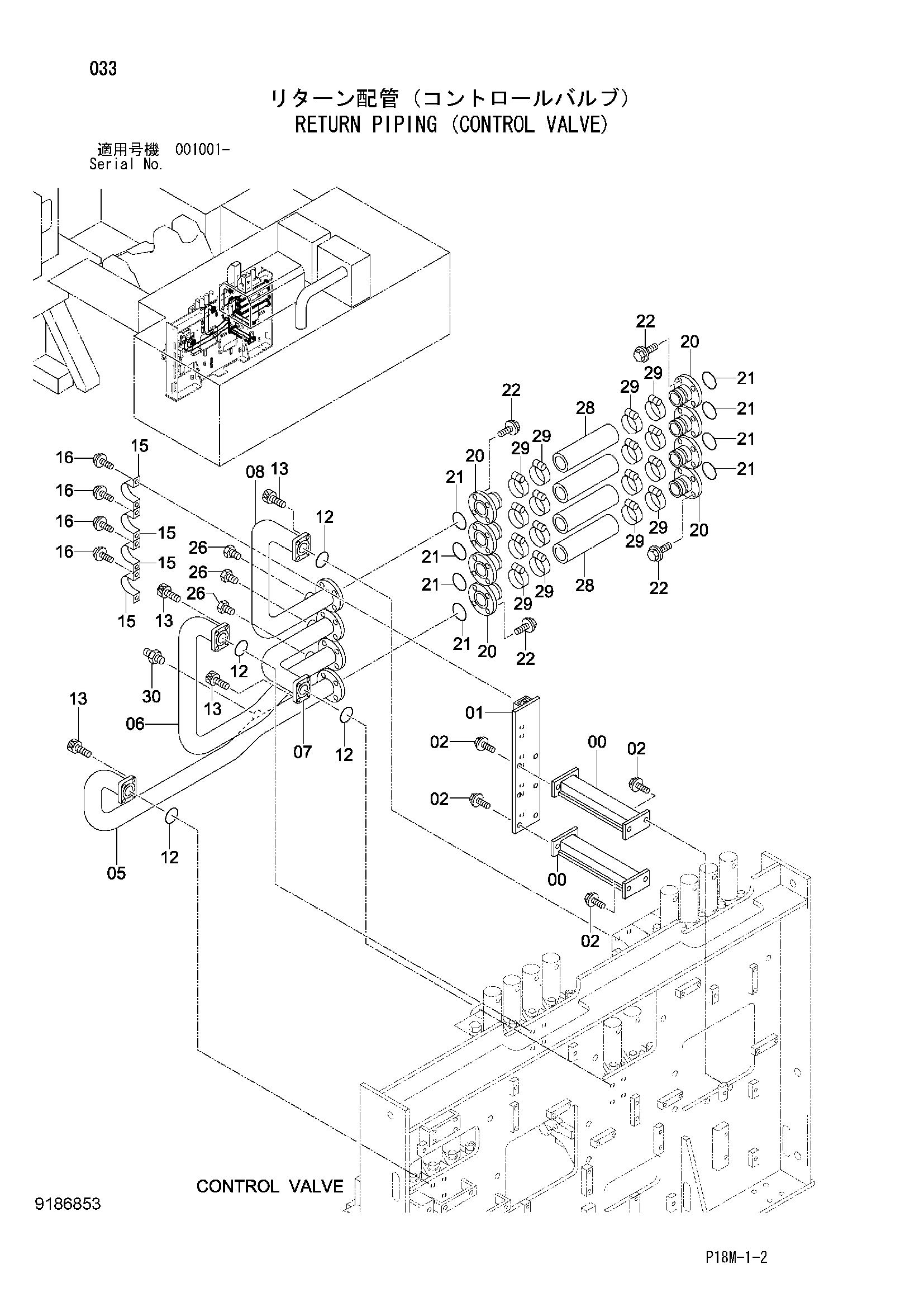

Заводская схема «Обратные трубопроводы (гидрораспределитель)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079221 | Кронштейн | 2 |
| 01 | 8079220 | Кронштейн | 1 |
| 02 | J271235 | Болт с шайбой | 8 |
| 02A | J901235 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 05 | 8078334 | Трубка | 1 |
| 06 | 8078710 | Трубка | 1 |
| 07 | 8078336 | Трубка | 1 |
| 08 | 8078333 | Трубка | 1 |
| 12 | 4153541 | Уплотнительное кольцо | 4 |
| 13 | M341440 | Болт с внутренним шестигранником | 16 |
| 15 | 4000909 | Хомут трубки | 4 |
| 16 | J271025 | Болт с шайбой | 8 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 20 | 9755526 | Трубка | 8 |
| 21 | 4153543 | Уплотнительное кольцо | 8 |
| 22 | J271245 | Болт с шайбой | 32 |
| 22A | J901245 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 26 | 4093624 | Пробка | 4 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4410158 | Резиновый шланг | 4 |
| 29 | 4263765 | Хомут шланга | 16 |
| 30 | A853100 | Адаптер | 1 |
| 30A | 970860 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
