Ковш опенинг/клосинг трубопроводы — HITACHI EX3600-6

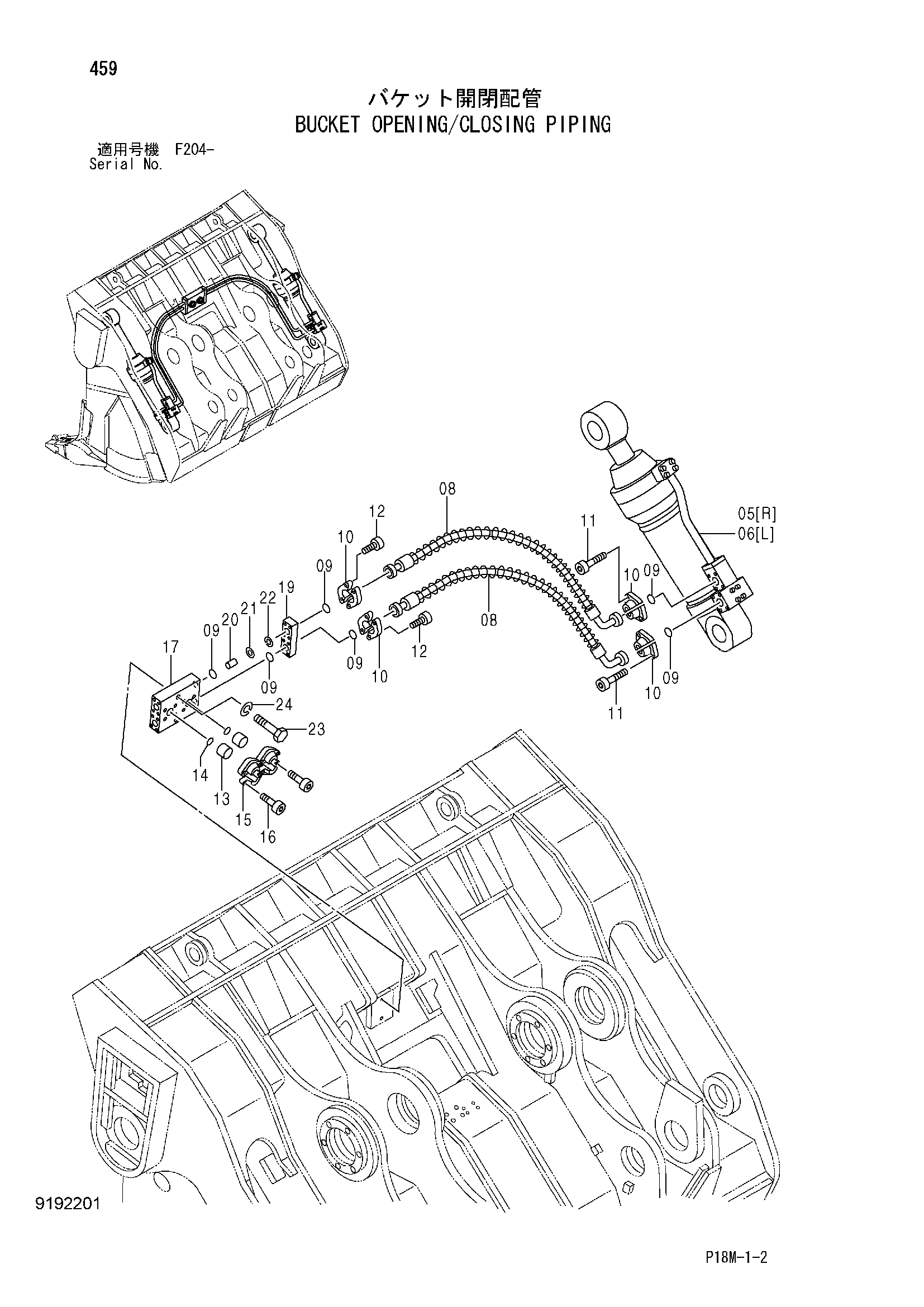

Заводская схема «Ковш опенинг/клосинг трубопроводы» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4483340 | Гидроцилиндр. разгрузка | 1 |
| 06 | 4483339 | Гидроцилиндр. разгрузка | 1 |
| 08 | 4444738 | Шланг | 4 |
| 09 | 4508805 | Уплотнительное кольцо | 12 |
| 10 | 4089703 | Разъёмный фланец | 16 |
| 11 | M341450 | Болт с внутренним шестигранником | 16 |
| 12 | M341400 | Болт с внутренним шестигранником | 16 |
| 13 | 4204849 | Крышка | 2 |
| 14 | 4510169 | Уплотнительное кольцо | 2 |
| 15 | 4075854 | Разъёмный фланец | 4 |
| 16 | M341656 | Болт с внутренним шестигранником | 8 |
| 17 | 4193942 | Коллектор | 1 |
| 19 | 3090002 | Блок | 2 |
| 20 | 4440685 | Плунжер | 2 |
| 21 | A590116 | Плоская шайба | 2 |
| 22 | 447068 | Стопорное кольцо | 2 |
| 23 | J901602 | Болт | 2 |
| 24 | A590916 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
