Трубопроводы системы смазки (центральный) — HITACHI EX3600-6

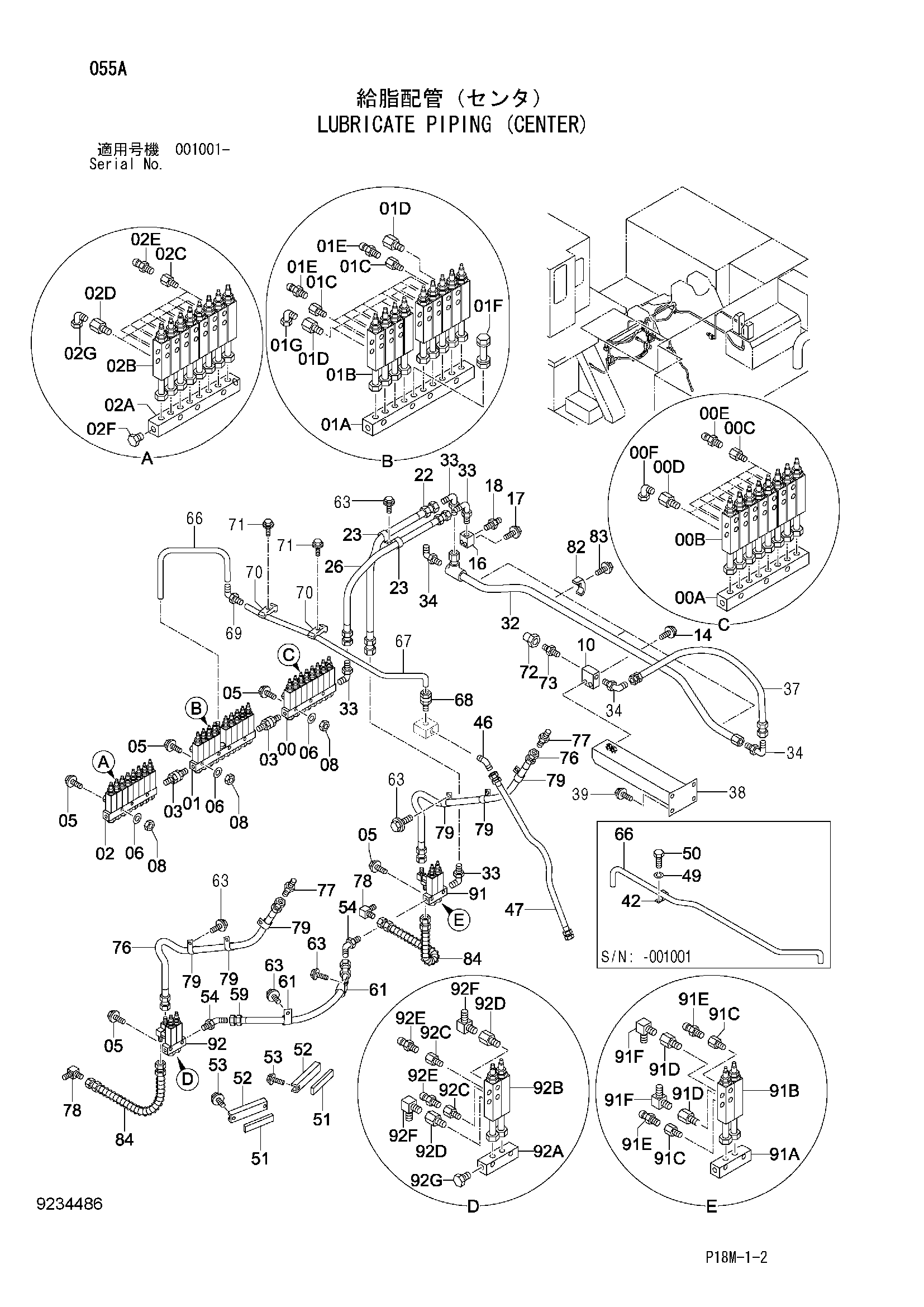

Заводская схема «Трубопроводы системы смазки (центральный)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4606608 | Клапан | 1 |
| 00B | 4182051 | Клапан | 8 |
| 00C | 4191349 | Адаптер | 8 |
| 00D | 4253567 | Адаптер | 8 |
| 00E | J75481 | Пресс-маслёнка | 8 |
| 00F | 4097666 | Угловой штуцер | 8 |
| 01 | 4606609 | Клапан | 1 |
| 01A | 4273774 | Коллектор | 1 |
| 01B | 4182051 | Клапан | 9 |
| 01C | 4191349 | Адаптер | 9 |
| 01D | 4253567 | Адаптер | 9 |
| 01E | J75481 | Пресс-маслёнка | 9 |
| 01F | 4187620 | Пробка | 1 |
| 01G | 4097666 | Угловой штуцер | 9 |
| 02 | 4606610 | Клапан | 1 |
| 02B | 4182051 | Клапан | 8 |
| 02C | 4191349 | Адаптер | 8 |
| 02D | 4253567 | Адаптер | 8 |
| 02E | J75481 | Пресс-маслёнка | 8 |
| 02F | A885003 | Пробка | 1 |
| 02F1 | 4509180 | Уплотнительное кольцо | 1 |
| 02G | 4097666 | Угловой штуцер | 8 |
| 03 | 4198472 | Адаптер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 2 |
| 05 | J260855 | Болт с шайбой | 14 |
| 05A | J900855 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | 4343991 | Шайба | 10 |
| 08 | M500807 | Гайка | 10 |
| 10 | 4424186 | Блок | 1 |
| 14 | J271065 | Болт | 2 |
| 14A | J901065 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4435860 | Блок | 1 |
| 17 | J271065 | Болт с шайбой | 2 |
| 17A | J901065 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | A852133 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4263042 | Шланг | 1 |
| 23 | 4190262 | Зажим | 2 |
| 26 | 4263041 | Шланг | 1 |
| 32 | 8081988 | Трубка | 1 |
| 33 | A852333 | Угловой штуцер | 4 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A852366 | Угловой штуцер | 3 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | 4627964 | Шланг | 1 |
| 38 | 8108264 | Кронштейн | 1 |
| 39 | J271020 | Болт с шайбой | 4 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 42 | 4190271 | Зажим | 1 |
| 46 | 4154655 | Угловой штуцер | 1 |
| 47 | 4249354 | Шланг | 1 |
| 49 | A590910 | Пружинная шайба | 1 |
| 50 | J901016 | Болт | 1 |
| 51 | 4514836 | Резиновая прокладка | 2 |
| 52 | 4054026 | Хомут | 2 |
| 53 | J271035 | Болт с шайбой | 4 |
| 53A | J901035 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 54 | A852233 | Угловой штуцер | 2 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 4305228 | Шланг | 1 |
| 61 | 4190273 | Зажим | 2 |
| 63 | J271020 | Болт с шайбой | 9 |
| 63A | J901020 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 66 | 4606100 | Трубка | 1 |
| 66 | 4671957 | Трубка | 1 |
| 67 | 9768117 | Трубка | 1 |
| 68 | 4360981 | Штуцер трубки | 1 |
| 68 | 4215648 | Адаптер | 1 |
| 69 | 4349712 | Угловой штуцер: S | 1 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4190124 | Хомут трубки | 2 |
| 71 | J271040 | Болт с шайбой | 2 |
| 71A | J901040 | Болт | 1 |
| 71B | J222010 | Шайба | 1 |
| 72 | 4254310 | Колпачок | 1 |
| 73 | 4042033 | Адаптер | 1 |
| 73A | 4506424 | Уплотнительное кольцо | 1 |
| 76 | 4269809 | Шланг | 2 |
| 77 | 4154651 | Адаптер | 2 |
| 78 | 4154656 | Угловой штуцер | 2 |
| 79 | 4190253 | Зажим | 6 |
| 82 | 4053595 | Хомут трубки | 4 |
| 83 | J271255 | Болт с шайбой | 4 |
| 83A | J901255 | Болт | 1 |
| 83B | J222012 | Шайба | 1 |
| 84 | 4445278 | Шланг | 2 |
| 91 | 4453658 | Клапан | 1 |
| 91B | 4182051 | Клапан | 2 |
| 91C | 4191349 | Адаптер | 2 |
| 91D | 4253567 | Адаптер | 2 |
| 91E | J75481 | Пресс-маслёнка | 2 |
| 91F | 4154656 | Угловой штуцер | 2 |
| 92 | 4453659 | Клапан | 1 |
| 92B | 4182051 | Клапан | 2 |
| 92C | 4191349 | Адаптер | 2 |
| 92D | 4253567 | Адаптер | 2 |
| 92E | J75481 | Пресс-маслёнка | 2 |
| 92F | 4154656 | Угловой штуцер | 2 |
| 92G | A885003 | Пробка | 2 |
| 92G1 | 4509180 | Уплотнительное кольцо | 1 |
