Задний монитор (1-3) — HITACHI EX3600-6

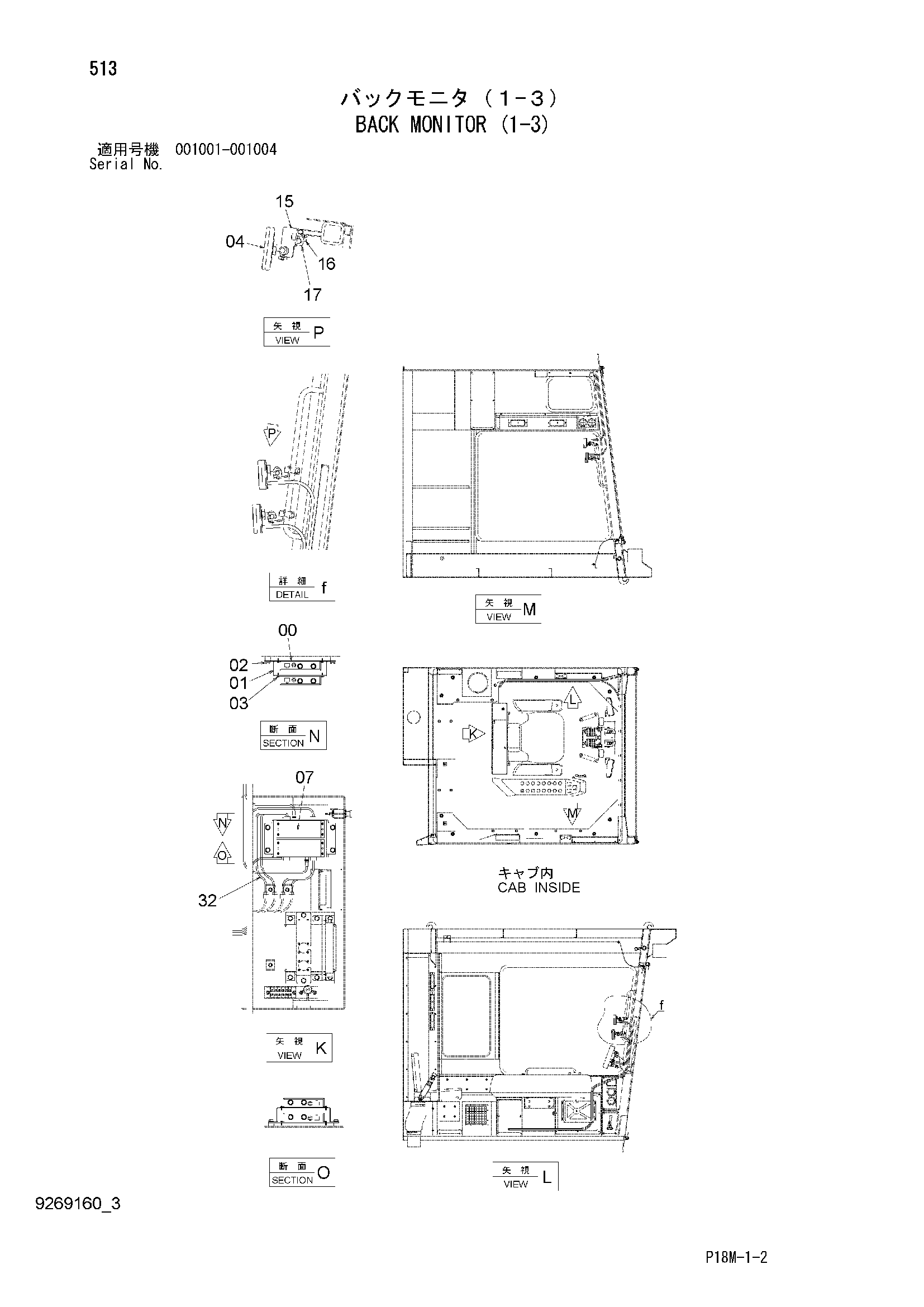

Заводская схема «Задний монитор (1-3)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4659174 | Пластина | 1 |
| 01 | 4659173 | Крышка | 1 |
| 02 | J260812 | Болт с шайбой | 4 |
| 02A | J900812 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J460312 | Винт с шайбой | 16 |
| 04 | 4674173 | Монитор | 4 |
| 07 | 4674174 | Контроллер | 4 |
| 15 | 9766691 | Кронштейн | 4 |
| 16 | J271045 | Болт с шайбой | 4 |
| 16A | J901045 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4138227 | Хомут трубки | 4 |
| 25 | 4055312 | Ленточный зажим | 20 |
| 26 | 4121859 | Ленточный зажим | 20 |
| 32 | 4689399 | Жгут проводов | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
