Напорные трубопроводы (двигатель)(2) — HITACHI EX3600-6

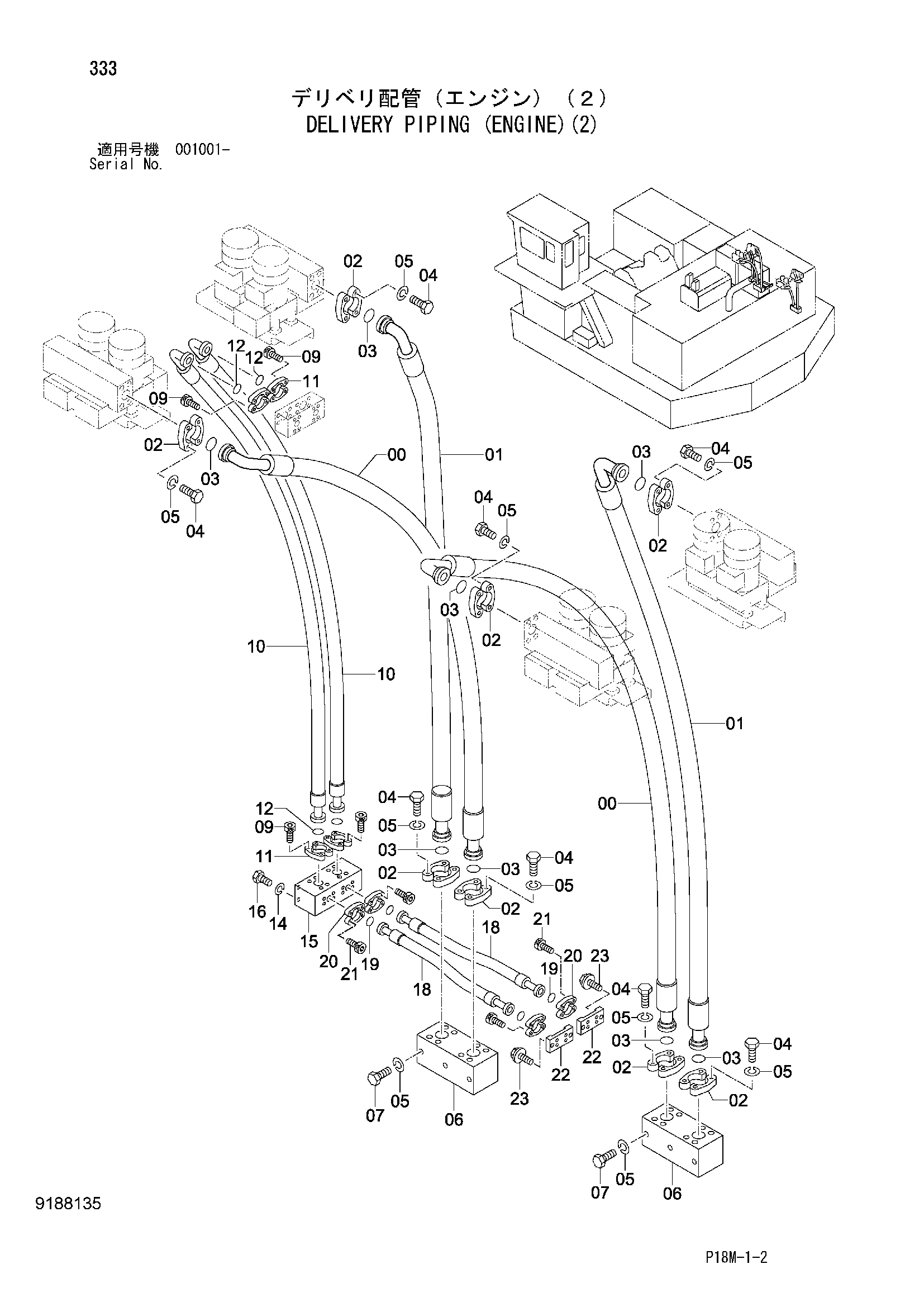

Заводская схема «Напорные трубопроводы (двигатель)(2)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4433282 | Шланг | 2 |
| 01 | 4433283 | Шланг | 2 |
| 02 | 4169565 | Разъёмный фланец | 16 |
| 03 | 4292385 | Уплотнительное кольцо | 8 |
| 04 | J922065 | Болт | 32 |
| 05 | J257220 | Пружинная шайба | 38 |
| 06 | 3088525 | Блок | 2 |
| 07 | J922045 | Болт | 6 |
| 09 | J781450 | Болт с внутренним шестигранником | 16 |
| 10 | 4433284 | Шланг | 2 |
| 11 | 4089703 | Разъёмный фланец | 8 |
| 12 | 4292383 | Уплотнительное кольцо | 4 |
| 14 | A590914 | Пружинная шайба | 4 |
| 15 | 3090395 | Блок | 1 |
| 16 | J901435 | Болт | 4 |
| 18 | 4443502 | Шланг | 2 |
| 19 | 4433588 | Уплотнительное кольцо | 4 |
| 20 | 4506459 | Разъёмный фланец | 8 |
| 21 | J781035 | Болт с внутренним шестигранником | 16 |
| 22 | 4432960 | Пластина | 2 |
| 23 | J271240 | Болт с шайбой | 4 |
| 23A | J901240 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
