Насос, дренажные трубопроводы — HITACHI EX3600-6

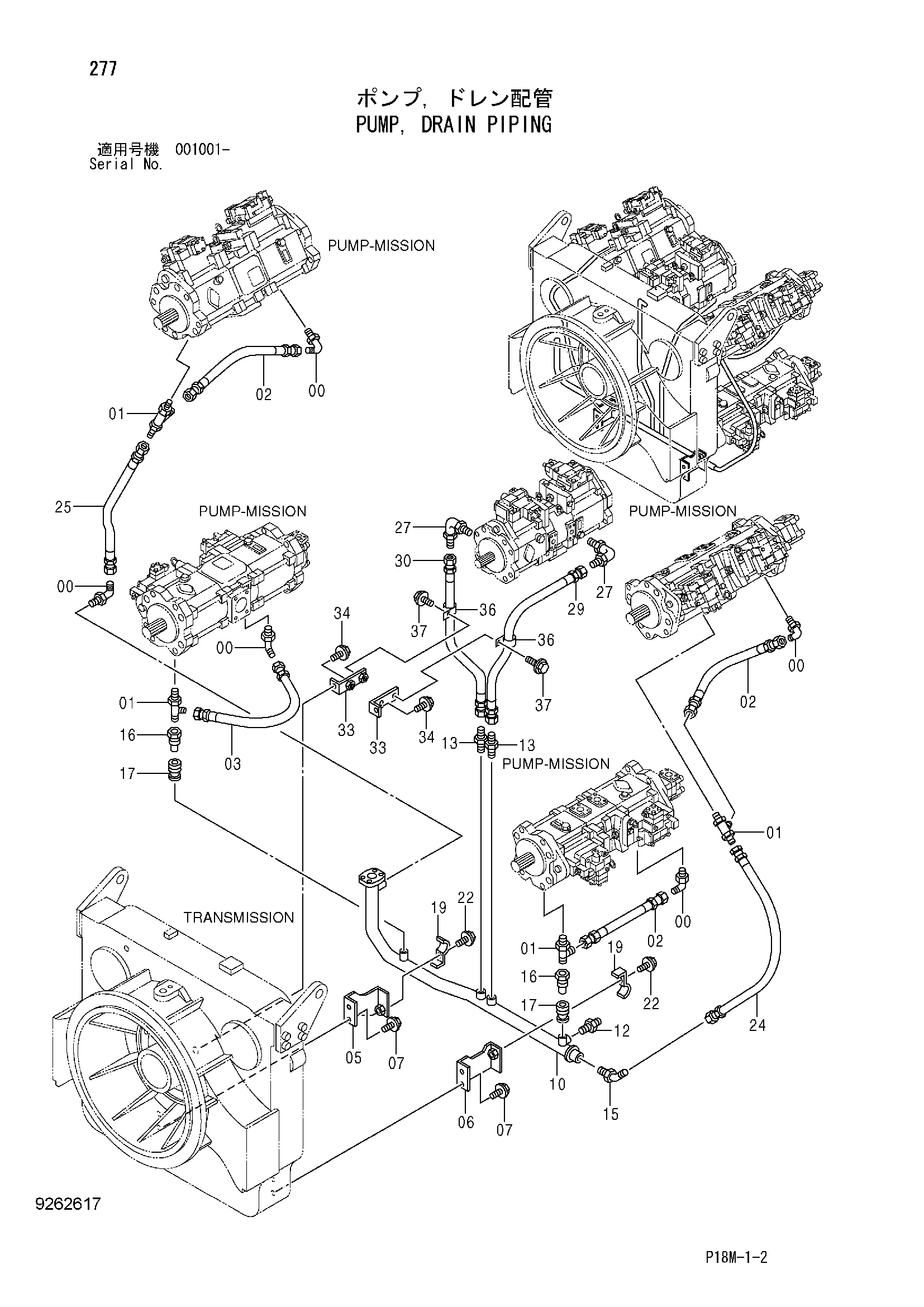

Заводская схема «Насос, дренажные трубопроводы» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852366 | Угловой штуцер | 5 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | A852466 | Тройник | 4 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4652666 | Шланг | 3 |
| 03 | 4652667 | Шланг | 1 |
| 05 | 8108931 | Кронштейн | 1 |
| 06 | 8079059 | Кронштейн | 1 |
| 07 | J271025 | Болт с шайбой | 4 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 10 | 8079047 | Трубка | 1 |
| 12 | A852166 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | A852144 | Адаптер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A852266 | Угловой штуцер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 9754169 | Трубка | 2 |
| 17 | 4073889 | Муфта | 2 |
| 17A | 4196257 | Уплотнение кольцо | 2 |
| 19 | 4053697 | Хомут трубки | 2 |
| 22 | J271275 | Болт с шайбой | 2 |
| 22A | J901275 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | 4652668 | Шланг | 1 |
| 25 | 4652669 | Шланг | 1 |
| 27 | 4353073 | Угловой штуцер | 2 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4652660 | Шланг | 1 |
| 30 | 4652661 | Шланг | 1 |
| 33 | 9754175 | Кронштейн | 2 |
| 34 | J271225 | Болт с шайбой | 2 |
| 34A | J901225 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 36 | 4190277 | Зажим | 2 |
| 37 | J271025 | Болт с шайбой | 2 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
