Гидролинии рабочего оборудования (рукоять)<погрузчик> — HITACHI EX3600-6

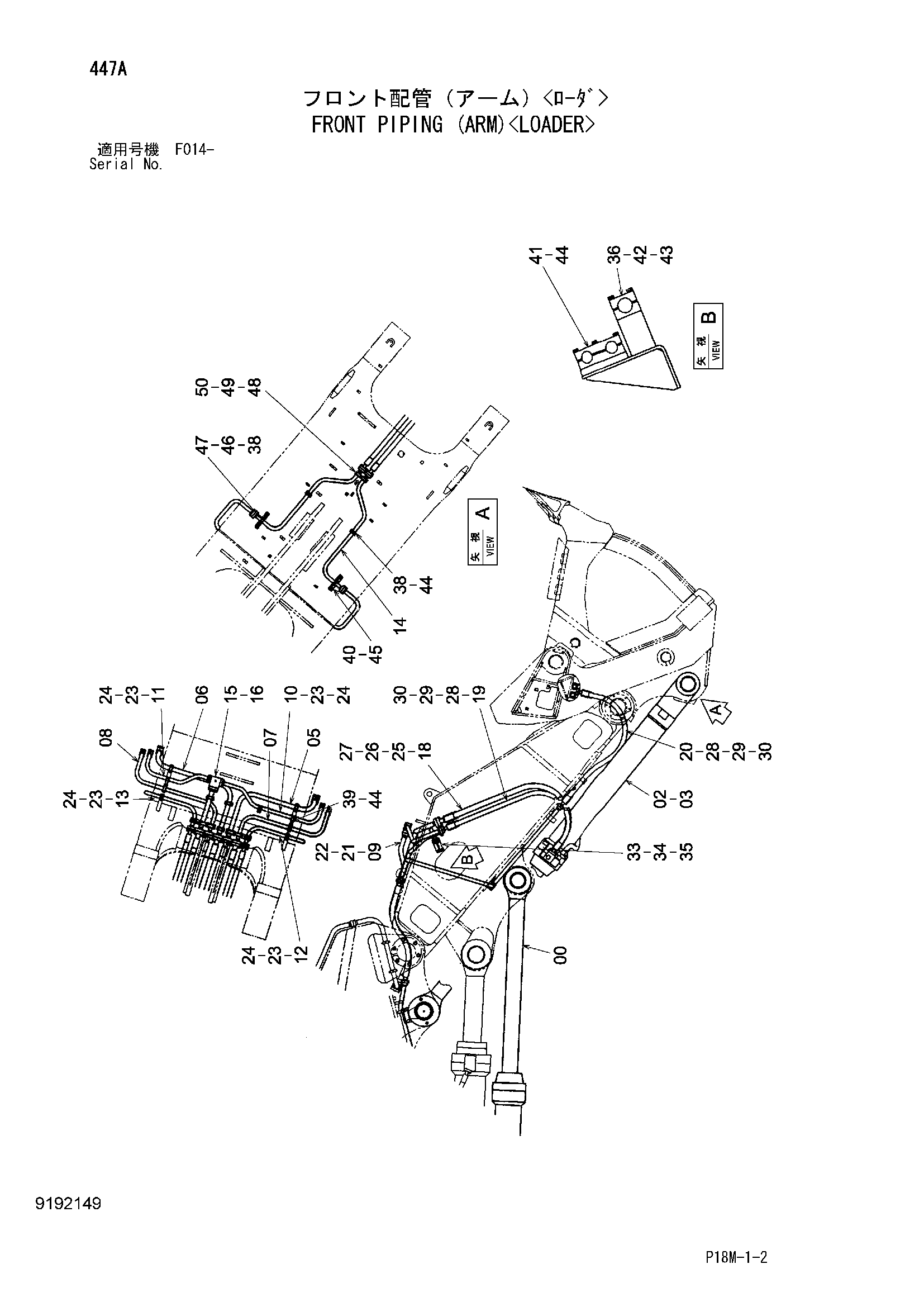

Заводская схема «Гидролинии рабочего оборудования (рукоять)<погрузчик>» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4433372 | Гидроцилиндр рукояти | 1 |
| 02 | 4613458 | Гидроцилиндр ковша | 1 |
| 02 | 4619952 | Гидроцилиндр ковша | 1 |
| 03 | 4613459 | Гидроцилиндр ковша | 1 |
| 03 | 4619953 | Гидроцилиндр ковша | 1 |
| 05 | 8080743 | Трубка | 1 |
| 06 | 8080747 | Трубка | 1 |
| 07 | 8080741 | Трубка | 1 |
| 08 | 8080745 | Трубка | 1 |
| 09 | 8080744 | Трубка | 1 |
| 10 | 8080742 | Трубка | 1 |
| 11 | 8080746 | Трубка | 1 |
| 12 | 8080748 | Трубка | 1 |
| 13 | 8080749 | Трубка | 1 |
| 14 | 8080750 | Трубка | 2 |
| 15 | 3033046 | Блок | 1 |
| 16 | 4093624 | Пробка | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4448191 | Шланг | 2 |
| 19 | 4347825 | Шланг | 4 |
| 20 | 4347824 | Шланг | 2 |
| 21 | 4510170 | Уплотнительное кольцо | 1 |
| 22 | M342065 | Болт с внутренним шестигранником | 4 |
| 23 | 4510169 | Уплотнительное кольцо | 4 |
| 24 | M341650 | Болт с внутренним шестигранником | 16 |
| 25 | 4510170 | Уплотнительное кольцо | 4 |
| 26 | 4169565 | Разъёмный фланец | 8 |
| 27 | M342065 | Болт с внутренним шестигранником | 16 |
| 28 | 4510169 | Уплотнительное кольцо | 12 |
| 29 | 4075854 | Разъёмный фланец | 24 |
| 30 | M341650 | Болт с внутренним шестигранником | 48 |
| 33 | 8080767 | Кронштейн | 2 |
| 34 | J222012 | Шайба | 8 |
| 35 | J271235 | Болт с шайбой | 8 |
| 35A | J901235 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | 4357265 | Хомут трубки | 14 |
| 37 | 4362447 | Хомут трубки | 4 |
| 38 | 4342723 | Хомут трубки | 16 |
| 39 | 4357284 | Хомут трубки | 8 |
| 40 | 8067535 | Хомут трубки | 2 |
| 41 | 4362368 | Хомут трубки | 4 |
| 42 | A590914 | Пружинная шайба | 20 |
| 43 | J901402 | Болт | 20 |
| 44 | J271295 | Болт с шайбой | 26 |
| 44A | J901295 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
| 45 | J271235 | Болт с шайбой | 4 |
| 45A | J901235 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 46 | 449490 | Шайба | 4 |
| 47 | J271265 | Болт с шайбой | 4 |
| 47A | J901265 | Болт | 1 |
| 47B | J222012 | Шайба | 1 |
| 48 | 4402720 | Хомут трубки | 2 |
| 49 | J901495 | Болт | 3 |
| 50 | A590914 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
