Блок кондиционера — HITACHI EX3600-6

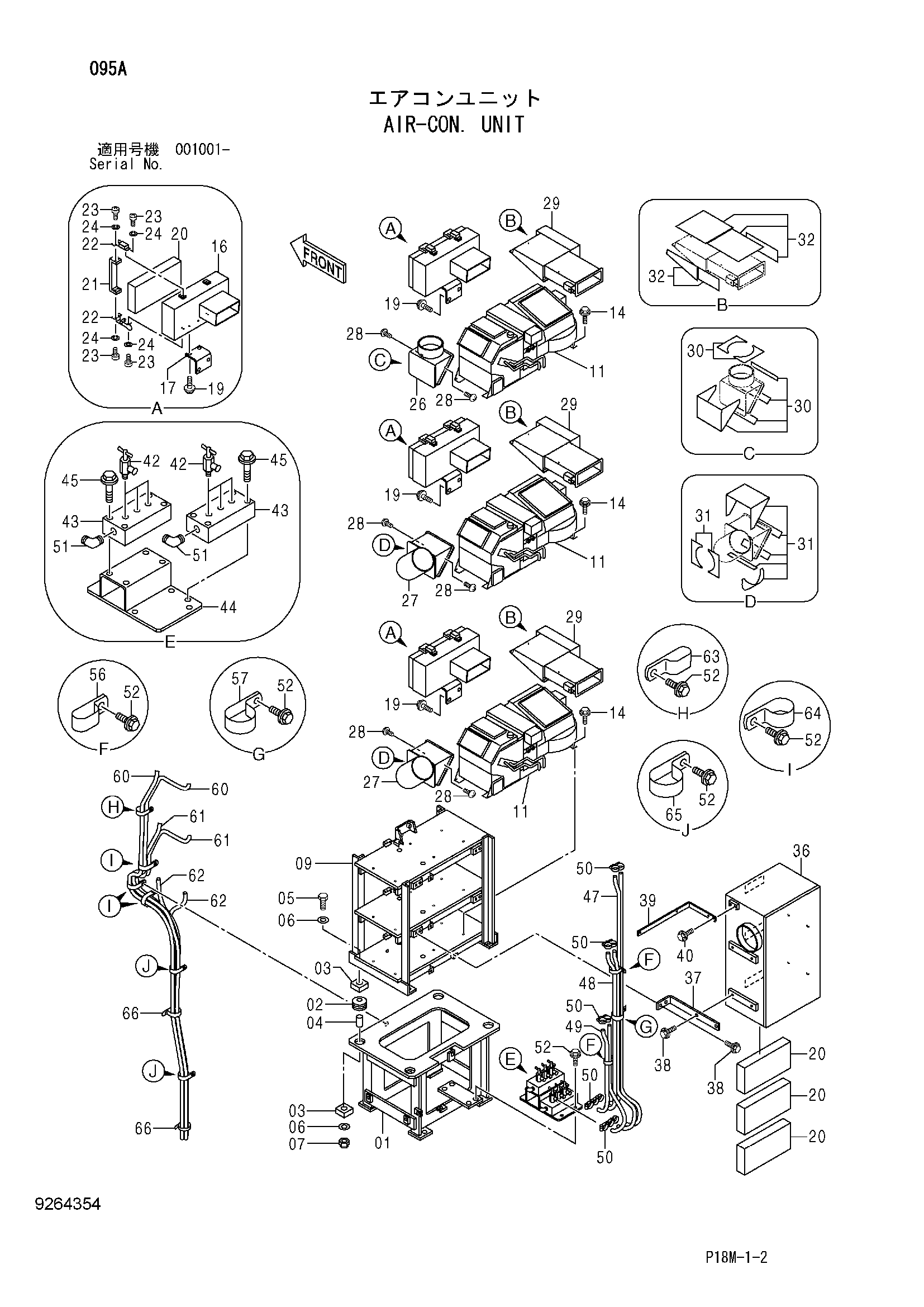

Заводская схема «Блок кондиционера» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6024285	Стойка	1
02	4401851	Резиновая прокладка	4
03	4401877	Ограничитель	8
04	4401876	Проставка	4
05	J901280	Болт	4
06	A590112	Плоская шайба	8
07	M660012	U-образная гайка	4
09	6022820	Стойка	1
11	4621638	Блок аиркон	3
14	J271025	Болт с шайбой	18
14A	J901025	Болт	1
14B	J222010	Шайба	1
16	7046237	Воздуховод	3
17	4621561	Кронштейн	3
19	J281230	Болт с шайбой	12
19A	J901230	Болт	1
19B	4249324	Шайба	1
20	4206637	Фильтр воздушный	6
21	4379180	Кронштейн	6
22	4254200	Замок	12
23	M430306	Винт	48
24	A590903	Пружинная шайба	48
26	7049778	Воздуховод	1
27	7049779	Воздуховод	2
28	4367681	Самонарезающий винт	9
29	7046261	Воздуховод	3
30	4647490	Лента (1=5 лист)	1
31	4647491	Лента (1=8 лист)	2
32	4647492	Лента (1=8 лист)	3
36	4653342	Короб	1
37	4621606	Кронштейн	4
38	J281230	Болт с шайбой	16
38A	J901230	Болт	1
38B	4249324	Шайба	1
39	9765492	Кронштейн	1
40	J271025	Болт с шайбой	2
40A	J901025	Болт	1
40B	J222010	Шайба	1
42	4616739	Клапан	6
43	4352252	Блок	2
44	8071828	Кронштейн	1
45	J271070	Болт с шайбой	8
45A	J901070	Болт	1
45B	J222010	Шайба	1
47	4647746	Водяной шланг	2
48	4647747	Водяной шланг	2
49	4647748	Водяной шланг	2
50	4514699	Хомут шланга	12
51	4156433	Угловой штуцер	2
52	J271025	Болт с шайбой	13
52A	J901025	Болт	1
52B	J222010	Шайба	1
56	4190266	Зажим	2
57	4190265	Зажим	1
60	4385016	Виниловый шланг	2
61	4385017	Виниловый шланг	2
62	4385018	Виниловый шланг	2
63	4190292	Зажим	1
64	4190264	Зажим	3
65	4193848	Зажим	2
66	4055312	Ленточный зажим	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
