Механизм натяжения — HITACHI EX3600-6

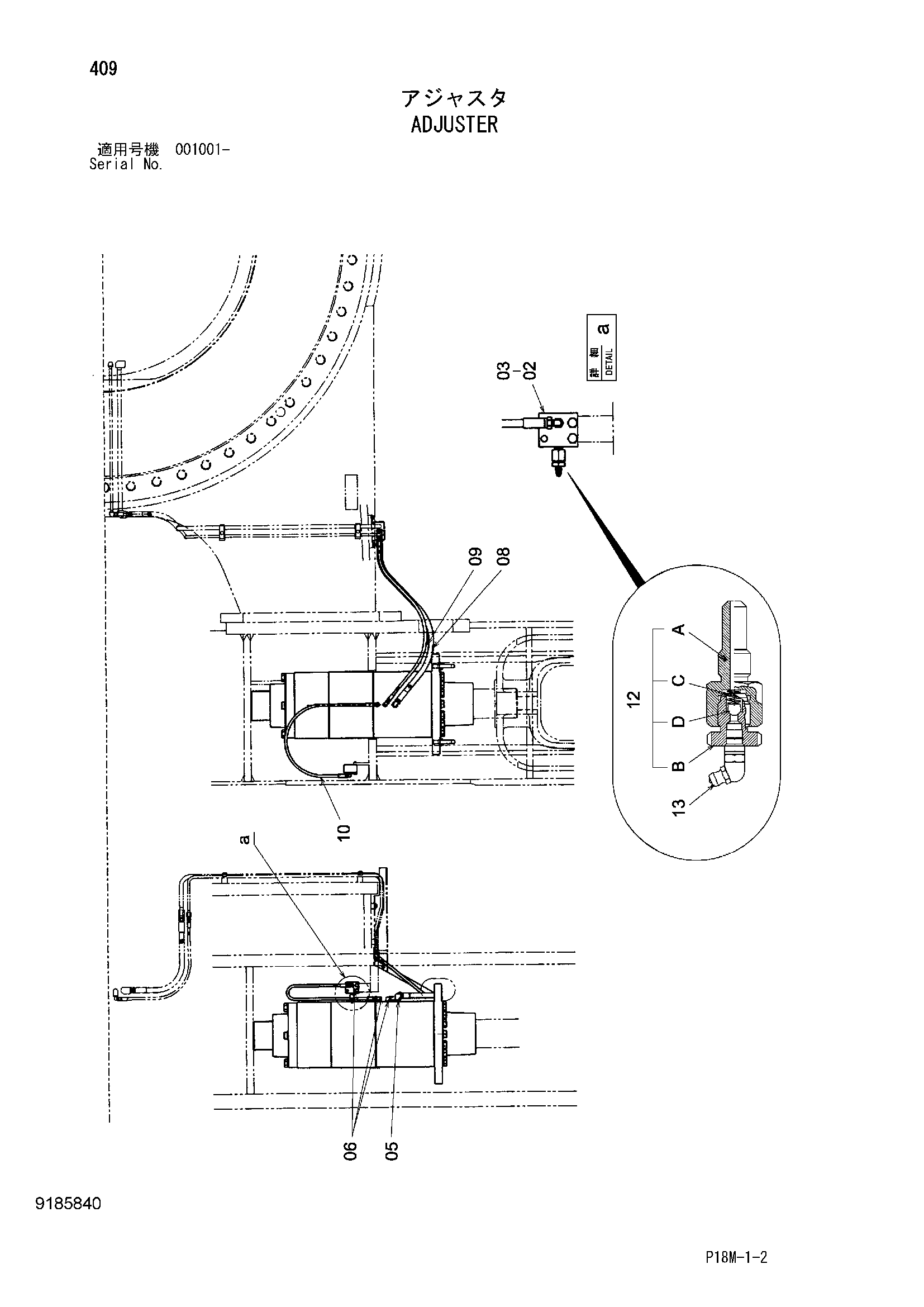

Заводская схема «Механизм натяжения» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 3035682 | Блок | 2 |
| 03 | J271065 | Болт с шайбой | 4 |
| 03A | J901065 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | A852344 | Угловой штуцер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4402806 | Шланг | 2 |
| 09 | 4428600 | Шланг | 2 |
| 10 | 4405634 | Шланг | 2 |
| 12 | 9175088 | Клапан | 2 |
| 12A | 3007166 | Клапан | 1 |
| 12B | 3007167 | Клапан | 1 |
| 12C | 4049951 | Пружина | 1 |
| 12D | 4131360 | Шарик | 1 |
| 13 | J75581 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
