Радиатор трубопроводы (1-1) — HITACHI EX3600-6

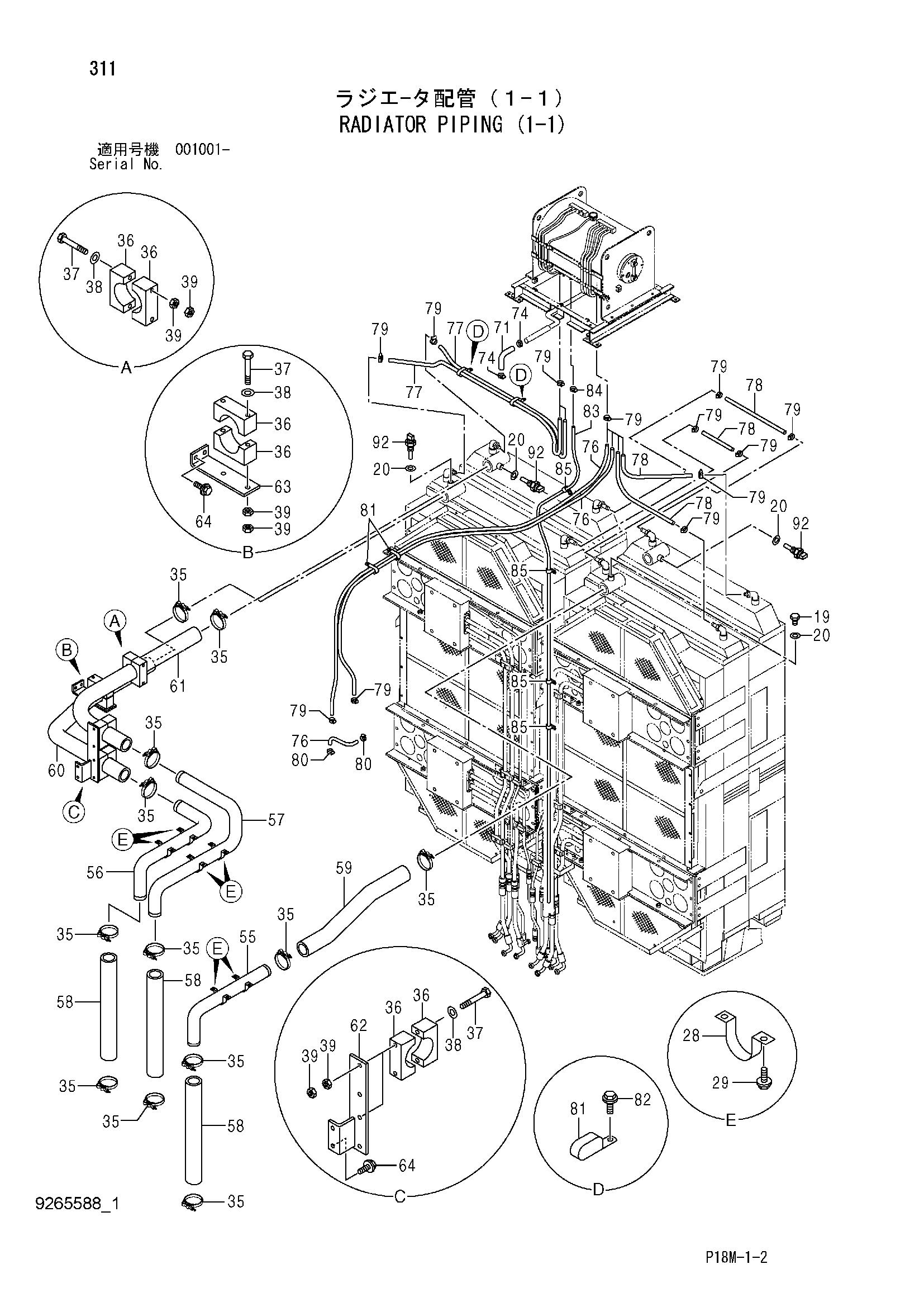

Заводская схема «Радиатор трубопроводы (1-1)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 19 | 4364696 | Пробка | 1 |
| 20 | 4620102 | Уплотнительная шайба | 4 |
| 28 | 4000909 | Хомут трубки | 6 |
| 29 | J271030 | Болт с шайбой | 12 |
| 29A | J901030 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 35 | 4285233 | Хомут шланга | 24 |
| 36 | 4634113 | Хомут | 8 |
| 37 | J901213 | Болт | 8 |
| 38 | 449490 | Плоская шайба | 8 |
| 39 | J950012 | Гайка | 16 |
| 55 | 8105524 | Трубка | 1 |
| 56 | 8105525 | Трубка | 1 |
| 57 | 8105529 | Трубка | 1 |
| 58 | 4656206 | Шланг | 3 |
| 59 | 4656455 | Шланг | 1 |
| 60 | 3108269 | Шланг | 1 |
| 61 | 4655107 | Шланг | 1 |
| 62 | 8105504 | Кронштейн | 1 |
| 63 | 4656403 | Кронштейн | 1 |
| 64 | J271025 | Болт с шайбой | 4 |
| 64A | J901025 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 71 | 4656497 | Резиновый шланг | 1 |
| 74 | 4282474 | Хомут шланга | 2 |
| 76 | 4449117 | Водяной шланг | 2 |
| 77 | 4449118 | Водяной шланг | 2 |
| 78 | 4449119 | Водяной шланг | 2 |
| 79 | 4514700 | Зажим шланг | 16 |
| 80 | 4514700 | Зажим шланг | 2 |
| 81 | 4190282 | Зажим | 4 |
| 82 | J271020 | Болт с шайбой | 2 |
| 82A | J901020 | Болт | 1 |
| 82B | J222010 | Шайба | 1 |
| 83 | 4466337 | Водяной шланг | 1 |
| 84 | 4508575 | Хомут шланга | 1 |
| 85 | 4190272 | Зажим | 4 |
| 92 | 4250260 | Датчик | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
