Двигатель отопитель трубопроводы (топливный) — HITACHI EX3600-6

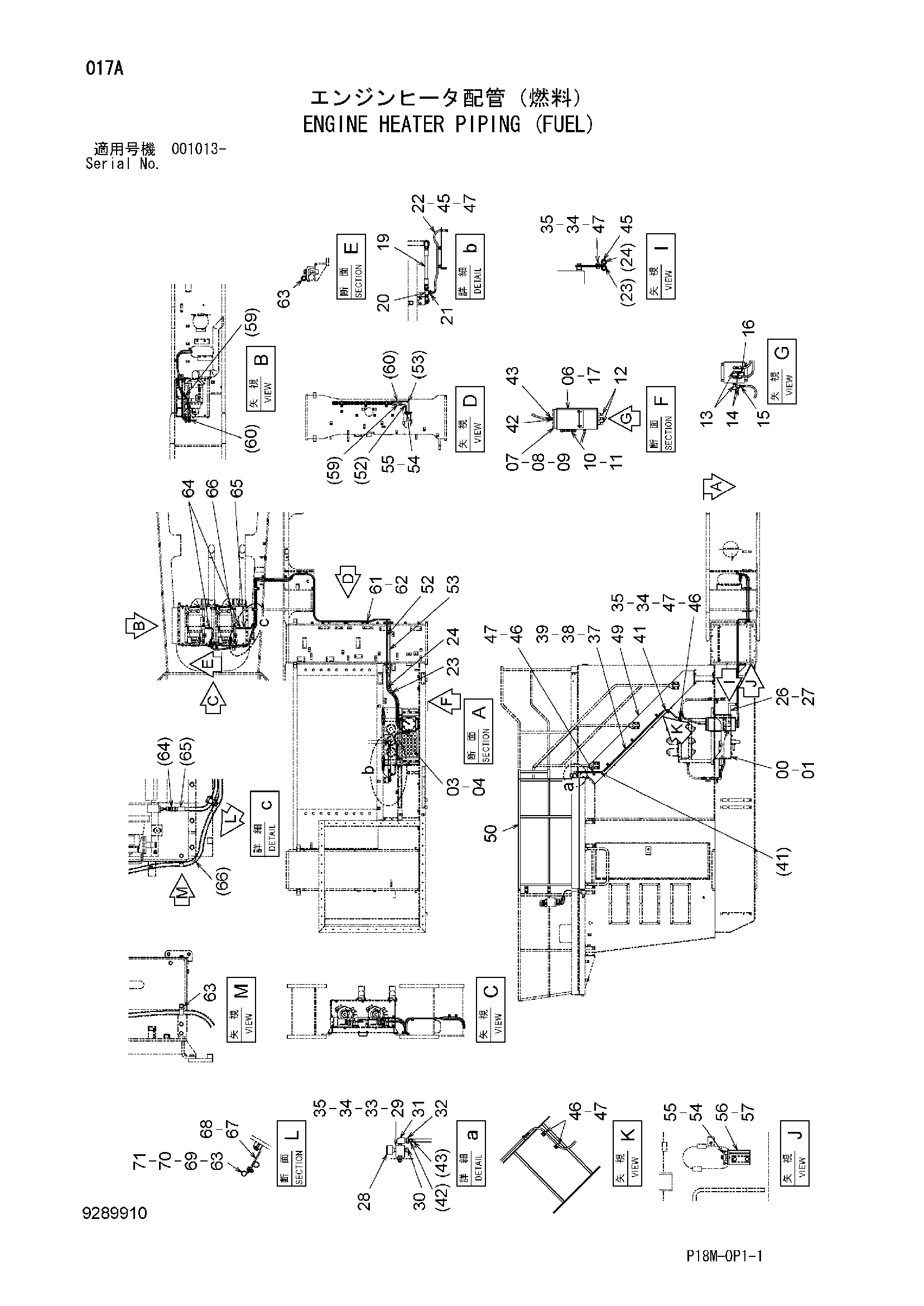

Заводская схема «Двигатель отопитель трубопроводы (топливный)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054732 | Кронштейн | 1 |
| 01 | J281225 | Болт с шайбой | 6 |
| 01A | J901225 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 03 | 3092277 | Крышка | 1 |
| 04 | J271025 | Болт с шайбой | 4 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 6024720 | Топливный бак | 1 |
| 07 | 4056216 | Крышка | 1 |
| 08 | A810165 | Уплотнительное кольцо | 1 |
| 09 | J271030 | Болт с шайбой | 6 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 8033923 | Указатель уровня | 1 |
| 10A | 4100967 | Болт | 2 |
| 11 | 449558 | Уплотнительная шайба | 4 |
| 12 | 4037761 | Угловой штуцер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4061083 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4209782 | Шаровой клапан | 2 |
| 15 | 94-1302 | Адаптер | 1 |
| 16 | 94-2023 | Пробка | 1 |
| 17 | J271030 | Болт с шайбой | 4 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4665721 | Шланг | 1 |
| 20 | 4448192 | Тройник | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4601901 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4682926 | Топливный шланг | 1 |
| 23 | 4683215 | Топливный шланг | 1 |
| 24 | 4683216 | Топливный шланг | 1 |
| 26 | 4682466 | Кронштейн | 1 |
| 27 | J271030 | Болт с шайбой | 2 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4162166 | Сапун | 1 |
| 29 | 8085345 | Блок | 1 |
| 30 | 4291577 | Пробка | 1 |
| 31 | 94-0632 | Угловой штуцер | 1 |
| 32 | 94-1602 | Переходник | 1 |
| 33 | J271030 | Болт с шайбой | 2 |
| 33A | J901030 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | J950010 | Гайка | 4 |
| 35 | J222010 | Шайба | 4 |
| 37 | 9766256 | Трубка | 1 |
| 38 | 4138227 | Хомут трубки | 3 |
| 39 | J271040 | Болт с шайбой | 3 |
| 39A | J901040 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 4443357 | Топливный шланг | 1 |
| 42 | 4445292 | Соединение | 4 |
| 43 | 4514700 | Зажим шланг | 4 |
| 45 | 4190263 | Зажим | 4 |
| 46 | 4190273 | Зажим | 4 |
| 47 | J271025 | Болт с шайбой | 7 |
| 47A | J901025 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 49 | 6026268 | Ступень | 1 |
| 50 | 7054694 | Поручень | 1 |
| 52 | 8113651 | Трубка | 1 |
| 53 | 8113652 | Трубка | 1 |
| 54 | 4053593 | Хомут трубки | 2 |
| 55 | J271040 | Болт с шайбой | 2 |
| 55A | J901040 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | 8113653 | Кронштейн | 1 |
| 57 | J271030 | Болт с шайбой | 2 |
| 57A | J901030 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 61 | 4192034 | Зажим | 11 |
| 62 | J271025 | Болт с шайбой | 11 |
| 62A | J901025 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 63 | 4190263 | Зажим | 4 |
| 64 | 94-1302 | Адаптер | 2 |
| 65 | 4656081 | Топливный шланг | 1 |
| 66 | 4664622 | Топливный шланг | 1 |
| 67 | 4687578 | Кронштейн | 1 |
| 68 | J281030 | Болт с шайбой | 1 |
| 68A | J901030 | Болт | 1 |
| 68B | 4486055 | Шайба | 1 |
| 69 | J271030 | Болт с шайбой | 1 |
| 69A | J901030 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
| 70 | J950010 | Гайка | 1 |
| 71 | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
