Крышка — HITACHI EX3600-6

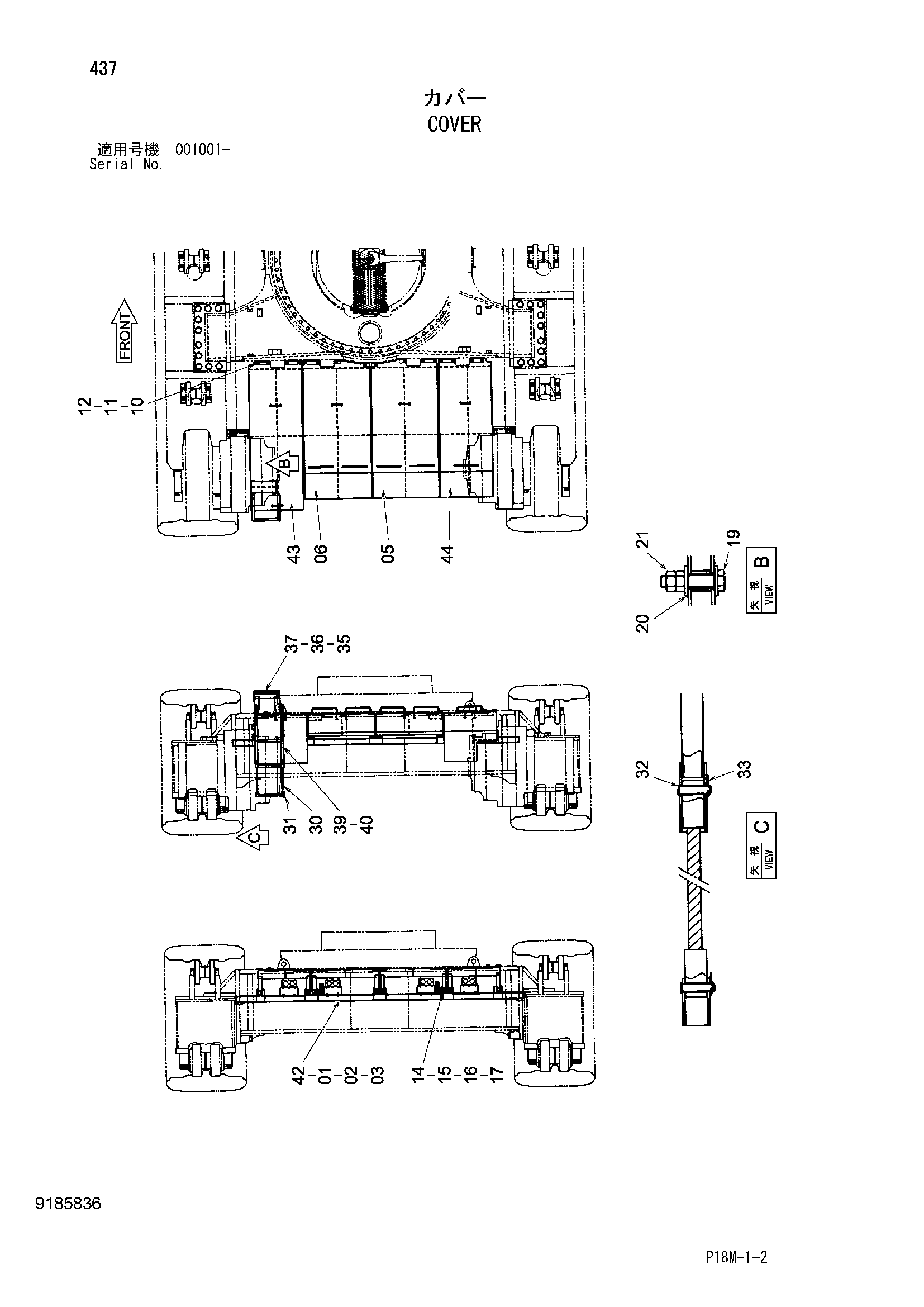

Заводская схема «Крышка» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901635 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | J222016 | Шайба | 4 |
| 05 | 6022229 | Крышка | 1 |
| 06 | 6022230 | Крышка | 1 |
| 10 | J901230 | Болт | 16 |
| 11 | A590912 | Пружинная шайба | 16 |
| 12 | 449490 | Шайба | 16 |
| 14 | J901240 | Болт | 16 |
| 15 | A590912 | Пружинная шайба | 16 |
| 16 | 449490 | Шайба | 32 |
| 17 | J950012 | Гайка | 16 |
| 19 | J901260 | Болт | 9 |
| 20 | 449490 | Шайба | 18 |
| 21 | J950012 | Гайка | 18 |
| 30 | 4200559 | Канат провод | 2 |
| 31 | 9727401 | Ступень | 1 |
| 32 | 4200558 | Палец | 4 |
| 33 | A764020 | Шплинт | 4 |
| 35 | 8080340 | Ступень | 1 |
| 36 | J901225 | Болт | 4 |
| 37 | A590912 | Пружинная шайба | 4 |
| 39 | 8080264 | Ступень | 1 |
| 40 | J271230 | Болт с шайбой | 12 |
| 40A | J901230 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 42 | 7041731 | Опора | 1 |
| 43 | 6020666 | Крышка | 1 |
| 44 | 6020667 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
