Двигатель — HITACHI EX3600-6

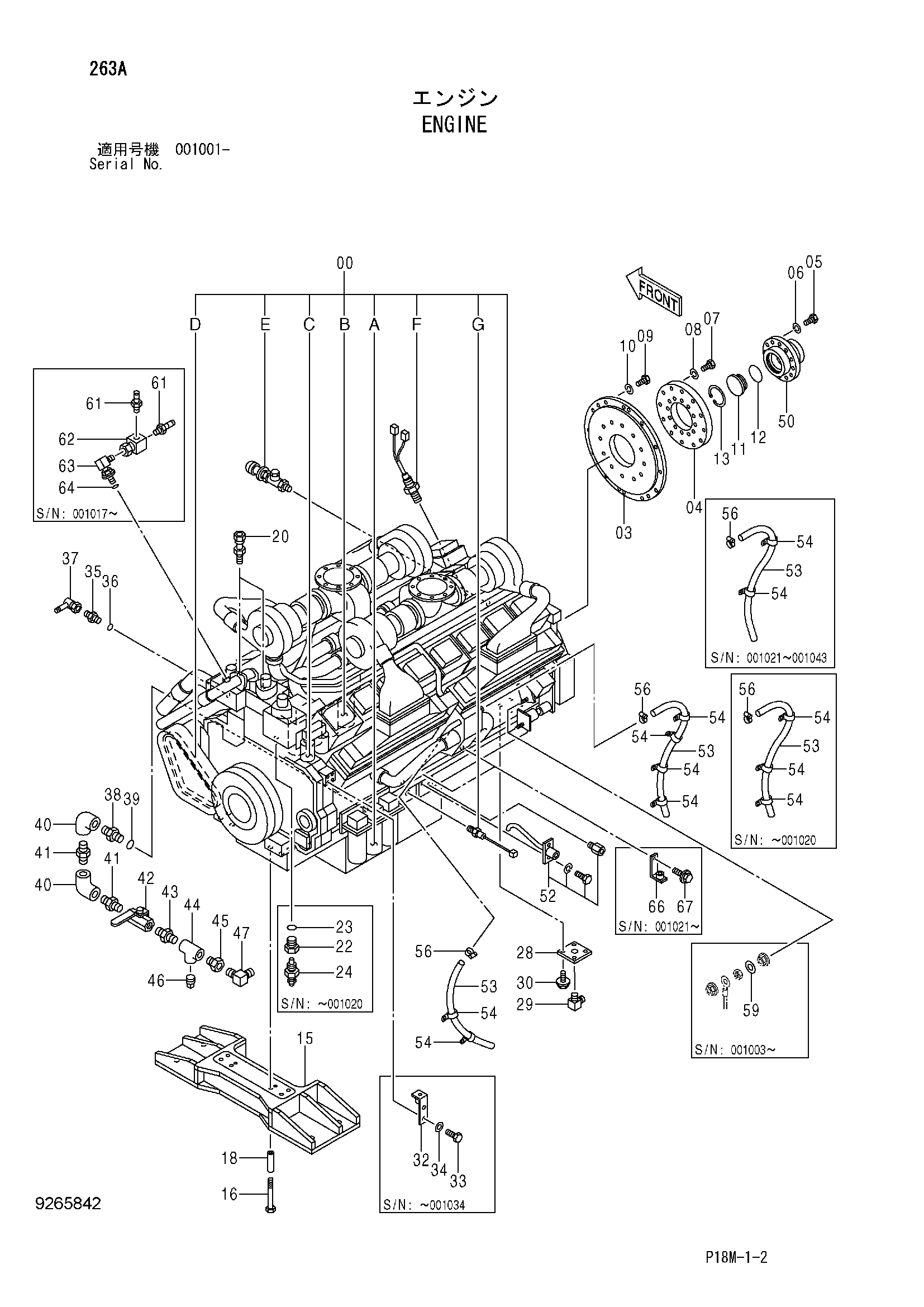

Заводская схема «Двигатель» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4655310 | Двигатель | 1 |
| 00A | 4684949 | Фильтрующий элемент | 3 |
| 00B | 4460206 | Элемент фильтр (полный ) | 4 |
| 00C | 4228689 | Фильтрующий элемент | 2 |
| 00D | 4649630 | Ремень | 1 |
| 00E | 4697068 | Датчик давления | 1 |
| 00F | 4651778 | Датчик | 1 |
| 00G | 4691091 | Датчик | 1 |
| 03 | 2052958 | Пластина | 1 |
| 04 | 3106652 | Пластина | 1 |
| 05 | J922480 | Болт | 12 |
| 06 | A590924 | Пружинная шайба | 12 |
| 07 | J922090 | Болт | 12 |
| 08 | A590920 | Пружинная шайба | 12 |
| 09 | J921660 | Болт | 12 |
| 10 | A590916 | Пружинная шайба | 12 |
| 11 | 4605879 | Ограничитель | 1 |
| 12 | 4153555 | Уплотнительное кольцо | 1 |
| 13 | 4083426 | Стопорное кольцо | 1 |
| 15 | 7048327 | Кронштейн | 1 |
| 16 | J932217 | Болт | 6 |
| 18 | 4668608 | Проставка | 6 |
| 20 | 4453560 | Адаптер | 2 |
| 22 | 4449050 | Переходник | 1 |
| 23 | 4449075 | Уплотнительное кольцо | 1 |
| 24 | 4257129 | Блок | 1 |
| 28 | 4649487 | Пластина | 1 |
| 29 | 94-1405 | Угловой штуцер | 1 |
| 30 | J260825 | Болт с шайбой | 4 |
| 30A | J900825 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 32 | 9764998 | Кронштейн | 1 |
| 33 | J901635 | Болт | 2 |
| 34 | J222016 | Шайба | 2 |
| 35 | 4449016 | Адаптер | 1 |
| 36 | 4449076 | Уплотнительное кольцо | 1 |
| 37 | 4453559 | Адаптер | 1 |
| 38 | 4449014 | Адаптер | 1 |
| 39 | 4449071 | Уплотнительное кольцо | 1 |
| 40 | 94-0621 | Угловой штуцер | 2 |
| 41 | 94-1707 | Адаптер | 2 |
| 42 | 4393020 | Шаровой клапан | 1 |
| 43 | 94-1912 | Адаптер | 1 |
| 44 | 94-0664 | Тройник | 1 |
| 45 | 94-1604 | Переходник | 1 |
| 46 | 94-2026 | Пробка | 1 |
| 47 | 4156433 | Угловой штуцер | 1 |
| 50 | 2044420 | HUB | 1 |
| 52 | 4656960 | Адаптер | 1 |
| 53 | 4675539 замена: 4707502 | Шланг | 2 |
| 53 | 4707502 | Шланг | 2 |
| 54 | 4190265 | Зажим | 5 |
| 54 | 4190265 | Зажим | 4 |
| 54 | 4190291 | Зажим | 6 |
| 56 | 4504198 | Хомут шланга | 2 |
| 56 | 4011675 | Хомут шланга | 2 |
| 59 | A590112 | Плоская шайба | 2 |
| 61 | 4303601 | Соединение | 2 |
| 62 | 4206988 | Адаптер | 1 |
| 63 | 4685336 | Угловой штуцер | 1 |
| 64 | 4153093 | Уплотнительное кольцо | 1 |
| 66 | 9764345 | Кронштейн | 2 |
| 67 | J271225 | Болт с шайбой | 2 |
| 67A | J901225 | Болт | 1 |
| 67B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
